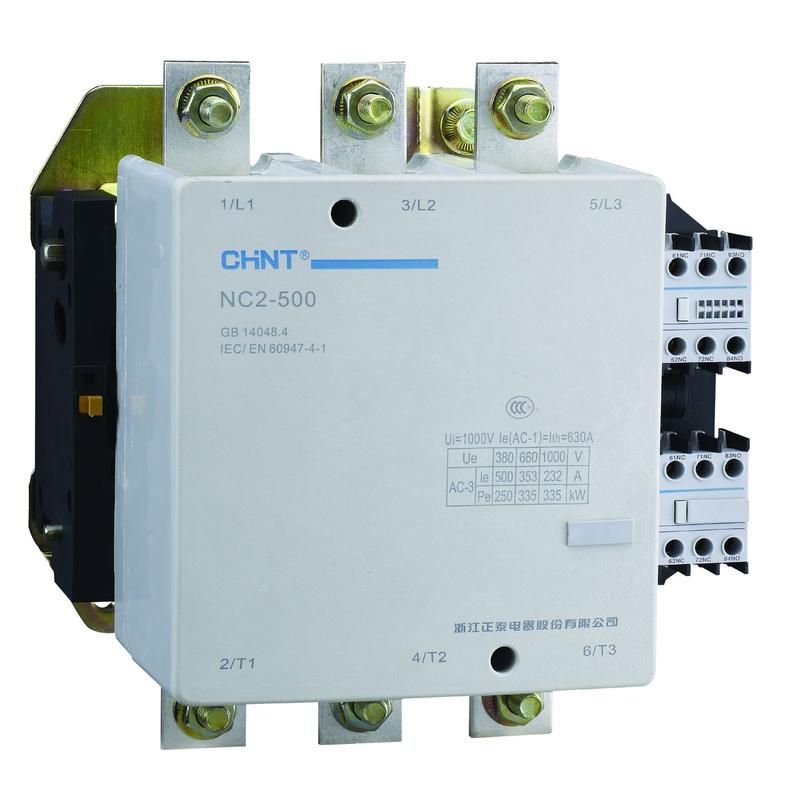

Контактор реверсивный NC2-500NS 500А кат. 230В AC AC-3 (R) CHINT 236280

Контактор реверсивный NC2-500NS 500А катушка 230В AC AC-3 (R) 50Гц от CHINT предназначен для частого включения и отключения трёхфазных двигателей с реверсированием направления вращения. Этот контактор используется там, где требуется надёжная коммутация больших токов - например, на промышленных станках, насосах, конвейерах и вентиляционных системах.

Назначение и область применения

Контактор реверсивный NC2-500NS 500А катушка 230В AC AC-3 (R) 50Гц применяется для управления трёхфазными асинхронными двигателями, требующими смены направления вращения. Он обеспечивает безопасное переключение между прямыми и обратными режимами работы без необходимости ручного вмешательства. Подходит для промышленных объектов с высокой цикличностью включения - литьевые машины, элеваторы, транспортеры, компрессоры.

Технические характеристики

• Номинальный рабочий ток (AC-3, 400 В): 500 А
• Напряжение питания катушки: 230 В переменного тока, 50 Гц
• Количество главных контактов: 3 (для трёх фаз)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Тип тока: переменный (AC)
• Конструкция: двойной разрыв цепи на главных контактах
• Материал корпуса: негорючий пластик
• Основание: алюминиевый профиль для лучшего теплоотвода

Совместимость и монтаж

Контактор реверсивный NC2-500NS 500А катушка 230В AC AC-3 (R) 50Гц совместим со всеми стандартными дополнительными модулями серии NC2: вспомогательными контактами, временными реле, механическими блокировками. Для их установки предусмотрены специальные гнезда на передней панели. Катушка управления является съёмным блоком - её можно заменить без демонтажа всего контактора.

Установка допускается как в горизонтальном, так и в вертикальном положении. Шины подключаются сверху или снизу - гибкость монтажа снижает требования к свободному месту в щите. Посадочные размеры соответствуют стандартам IEC 60947-4-1.

Безопасность и стандарты

Контактор NC2-500NS соответствует нормам IEC 60947-4-1 и EN 60947-4-1. Применённые материалы обеспечивают класс защиты от возгорания UL94 V-0. Низкий уровень ионизации выхлопных газов при дугогашении позволяет располагать контактор рядом с чувствительными устройствами без увеличения минимальных расстояний.

Преимущества

• Реверсивное исполнение в заводской сборке - не требует внешних переключателей или сложной схемы подключения
• Съёмная катушка управления - ускоряет ремонт и замену без отключения всей цепи
• Двойной разрыв контактов - повышает долговечность и снижает риск сваривания
• Алюминиевое основание - эффективно отводит тепло при длительной работе на максимальных токах
• Поддержка модульных дополнений - позволяет адаптировать контактор под конкретную задачу

Ограничения применения

• Не предназначен для постоянной работы выше 500 А - превышение тока вызывает перегрев и выход из строя
• Отсутствие встроенных вспомогательных контактов - необходимо дополнительно закупать и монтировать их при необходимости сигнализации состояния
• Не рекомендован для взрывоопасных сред - не имеет взрывозащиты (Ex-обозначения)
• Катушка работает только от 230 В AC - нельзя подключать к сети 110 В или постоянному току

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление крупным насосом в системе водоснабжения с возможностью обратного хода
• Станок с ЧПУ, требующий быстрой смены направления шпинделя
• Вентиляционная установка с функцией противоположного проветривания

Практические советы

• При монтаже проверьте соответствие посадочных размеров - контактор NC2-500NS требует места для установки дополнительных модулей, если они планируются
• Используйте автоматические выключатели с характеристикой D или C для защиты от кратковременных перегрузок - токи запуска двигателей могут достигать 6–8× от номинала
• Для продления срока службы регулярно осматривайте контакты на предмет окисления и нагара - особенно при частых включениях
• Замену катушки выполняйте при отключенном питании - даже при отключённых силовых цепях остаточное напряжение может сохраняться
• Если нужна сигнализация включения/выключения - выбирайте вспомогательные контакты типа NO/NC, совместимые с серией NC2
