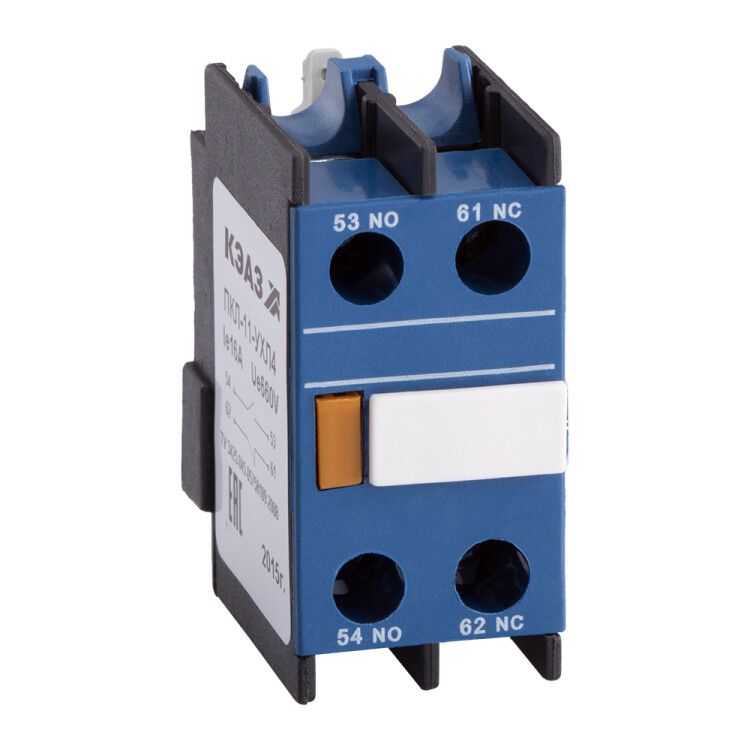

Приставка контактная ПКЛ-02-УХЛ4 | 110670 КЭАЗ

Приставка контактная ПКЛ-02-УХЛ4 от КЭАЗ - это вспомогательный модуль для расширения числа контактов у контакторов серий ПМЛ и ПМ12. Устанавливается на монтажную плату, обеспечивает надёжное втычное соединение и работает в условиях повышенной влажности и колебаний температур. Артикул 110670 соответствует требованиям ТУ3425-045-05758109-2008.

Назначение и область применения

Приставка контактная ПКЛ-02-УХЛ4 используется для увеличения количества вспомогательных контактов в цепях управления электромагнитными контакторами. Применяется совместно с контактными устройствами серий ПМЛ и ПМ12, чтобы передавать сигналы состояния (включено/выключено) в системы автоматизации, панели управления или реле контроля. Подходит для установки в щитах управления промышленного оборудования, станках, конвейерах и системах автономного регулирования.

Технические характеристики

• Тип изделия: вспомогательный контакт
• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально разомкнутых (НО) контактов: 2
• Количество переключающих контактов: 0 (нет коммутируемых пар)
• Номинальный рабочий ток (AC-15, 230 В): 16 А
• Максимальное напряжение: 690 В
• Род тока: переменный (AC) и постоянный (DC)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температурах от −40 C до +40 C, в условиях повышенной влажности и запылённости)
• Тип подключения: втычное соединение (без болтовых зажимов)
• Тип крепления: защелка (фиксация на DIN-рейке через специальную планку)
• Способ монтажа: на монтажную плату (не на DIN-рейку)
• Нормативный документ: ТУ3425-045-05758109-2008

Совместимость и монтаж

Приставка ПКЛ-02-УХЛ4 совместима исключительно с контактными элементами контакторов серий ПМЛ и ПМ12. Для установки требуется наличие свободного места на монтажной плате рядом с основным контактором. Монтаж осуществляется путём фиксации защёлки на специальной направляющей планке, которая предварительно закрепляется на плате. Втычное соединение позволяет легко подключить и отключить приставку без инструментов - достаточно вставить её в гнездо контактора до характерного щелчка. Не допускается установка на стандартную DIN-рейку без адаптера.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3425-045-05758109-2008. Степень защиты IP20 гарантирует безопасность при обслуживании - предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания пыли и воды. Поэтому приставка ПКЛ-02-УХЛ4 применяется только внутри герметичных шкафов управления. Напряжение 690 В и ток 16 А позволяют использовать её в высоконагруженных цепях управления, однако не рекомендуется применять в силовых цепях выше указанных значений.

Преимущества

• Высокая надёжность втычного соединения - минимизирует риск плохого контакта
• Чёткая механическая связь с контактором - все контакты срабатывают одновременно с основным устройством
• Устойчивость к климатическим воздействиям (УХЛ4) - подходит для холодных и влажных помещений
• Не требует дополнительных проводов между контактором и приставкой - снижает количество точек отказа
• Простой демонтаж - можно заменить без отключения всей цепи

Ограничения применения

• Не предназначен для установки на DIN-рейку - нужна монтажная плата с подходящими креплениями
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать вне закрытых шкафов
• Поддерживает только вспомогательные функции - не коммутирует силовые цепи
• Совместим только с контактами ПМЛ и ПМ12 - не подходит для других серий даже от КЭАЗ
• Не имеет сигнализации неисправности - не содержит контактов для диагностики износа

Примеры использования

• Добавление сигнала “контактор включен” в панель управления станком
• Формирование цепи блокировки при использовании двух контакторов в схеме “реверс”
• Подключение индикационных ламп или реле времени к состоянию контактора ПМ12
• Автоматизация линии конвейера с контролем положения всех этапов через вспомогательные контакты

Практические советы

• Проверьте тип контактора перед покупкой - приставка ПКЛ-02-УХЛ4 не подойдёт к другим моделям, даже если они выглядят похоже
• При монтаже на плату убедитесь, что посадочные отверстия точно совпадают с габаритами приставки - неверная посадка вызывает перекос и выход из строя
• Не используйте приставку в цепях с импульсными нагрузками выше 16 А - возможен свар контактов
• При длительной работе в условиях высокой влажности проверяйте состояние контактов каждые 6–12 месяцев - окисление может повлиять на надёжность
• Артикул 110670 - единственный номер для заказа этой модели; другие артикулы КЭАЗ имеют другую комплектацию
