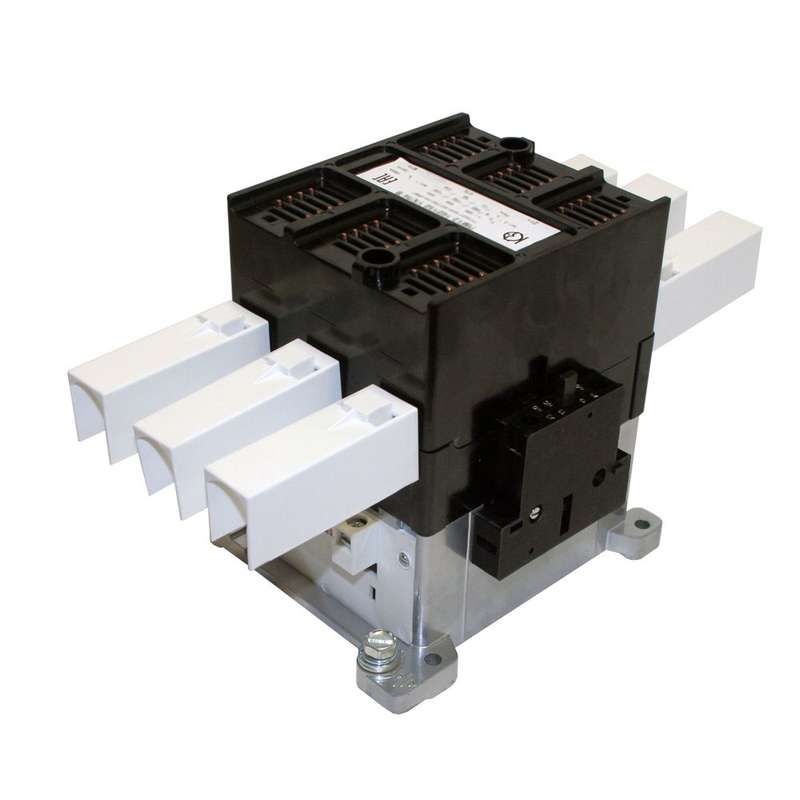

Контактор электромагнитный ПМ12-180150 УХЛ4 В, 380В - 074150220ВВ380000000 КашинЗЭА

Контактор электромагнитный УХЛ4 В 380В от КЗЭА (артикулы 074150220вв380000000 и пм12-180150) предназначен для дистанционного включения и отключения трёхфазных электродвигателей мощностью до 90 кВт в стационарных системах управления. Он работает при переменном напряжении до 660 В и оснащён винтовым подключением, что обеспечивает надёжную фиксацию проводов.

Назначение и область применения

Контактор электромагнитный УХЛ4 В 380В используется для коммутации силовых цепей трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в промышленных установках: на конвейерах, насосах, вентиляторах, компрессорах и других устройствах, где требуется частый пуск и остановка двигателя. Подходит для систем автоматизации, где управление происходит через внешние сигналы (например, от PLC или кнопочных постов).

Технические характеристики

• Род тока: Переменный (AC), частота 50–60 Гц
• Номинальный ток: 180 А - максимальный рабочий ток в нормальных условиях
• Напряжение питания катушки: 380 В - требует именно этого напряжения для срабатывания; не совместим с 220 В или 110 В
• Номинальная мощность двигателя: 90 кВт - рекомендованная нагрузка для долговечной работы
• Количество контактов: 3 основных (НО) + 2 вспомогательных (НЗ) - позволяет реализовать базовые схемы управления
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Исполнение: Нереверсивное - не поддерживает изменение направления вращения двигателя; для реверса нужен второй контактор
• Способ монтажа: На монтажную плату - крепится болтами к металлической или пластиковой панели
• Тип подключения: Винтовые зажимы - подходят для медных жил сечением до 50 мм2
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус открытый, требует установки в закрытом щите

Совместимость и монтаж

Контактор электромагнитный УХЛ4 В 380В монтируется исключительно на монтажную плату. Его нельзя крепить на DIN-рейку - для этого нужны другие модели. Подключение силовых контактов выполняется винтовыми зажимами: фазы L1/L2/L3 - на верхние клеммы, T1/T2/T3 - на нижние. Управляющая катушка подключается к A1/A2. Обязательно соблюдайте полярность: A1 - фаза, A2 - ноль. Максимальное сечение провода - 50 мм2. При сборке схемы используйте отдельные предохранители на каждую фазу. Для защиты катушки от импульсов перенапряжения рекомендуется установить ОПН (ограничитель перенапряжений) параллельно её выводам.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Относится к категории AC-1 (для активных нагрузок) и AC-3 (для асинхронных двигателей). Не имеет встроенной тепловой защиты - для защиты от перегрузок и обрыва фаз необходимо использовать отдельные тепловые реле. IP00 требует обязательной установки внутри защищённого электрошкафа - использование на открытом воздухе или в сырых помещениях без оболочки запрещено.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций при номинальной нагрузке
• Надёжные винтовые зажимы - минимизируют риск нагрева и окисления контактов
• Климатическое исполнение УХЛ4 - устойчив к перепадам температур и влажности в промышленных условиях
• Поддержка высокого напряжения (до 660 В) - подходит для сетей с повышенным уровнем напряжения
• Простая замена - конструкция стандартизирована, легко заменяется аналогами

Ограничения применения

• Не подходит для реверсивных схем - требует двух контакторов для изменения направления вращения
• IP00 - не допускает установку вне шкафа; опасно применение в пыльных, влажных или взрывоопасных средах без дополнительной защиты
• Требует точного напряжения катушки 380 В - при меньшем напряжении (например, 220 В) он не сработает
• Не имеет встроенного теплового реле - обязательно нужно подключать отдельное устройство защиты
• Монтаж только на плату - не совместим с DIN-рейками, что усложняет модульную сборку

Примеры использования

• Управление насосом в системе водоснабжения завода
• Включение вентилятора охлаждения на линии производства
• Автоматический пуск компрессора в воздушной системе
• Коммутирование электродвигателя конвейера в пищевой промышленности

Практические советы

• Проверьте напряжение на катушке перед первым включением - даже 10% проседания может вызвать зависание контактора
• Используйте термоклей или хомутики для фиксации проводов - снижает механическую нагрузку на клеммы
• При длительной работе под нагрузкой контролируйте температуру корпуса - если выше 60 C, проверьте плотность затяжки клемм и наличие перегрузки
• Для продления срока службы устанавливайте ОПН на катушку - особенно в сетях с частыми скачками напряжения
• При замене старого контактора сверьте тип подключения - некоторые аналоги имеют другое расположение клемм
• Не забудьте про защиту от обрыва фаз - этот контактор сам по себе не защищает двигатель от аварийных режимов
