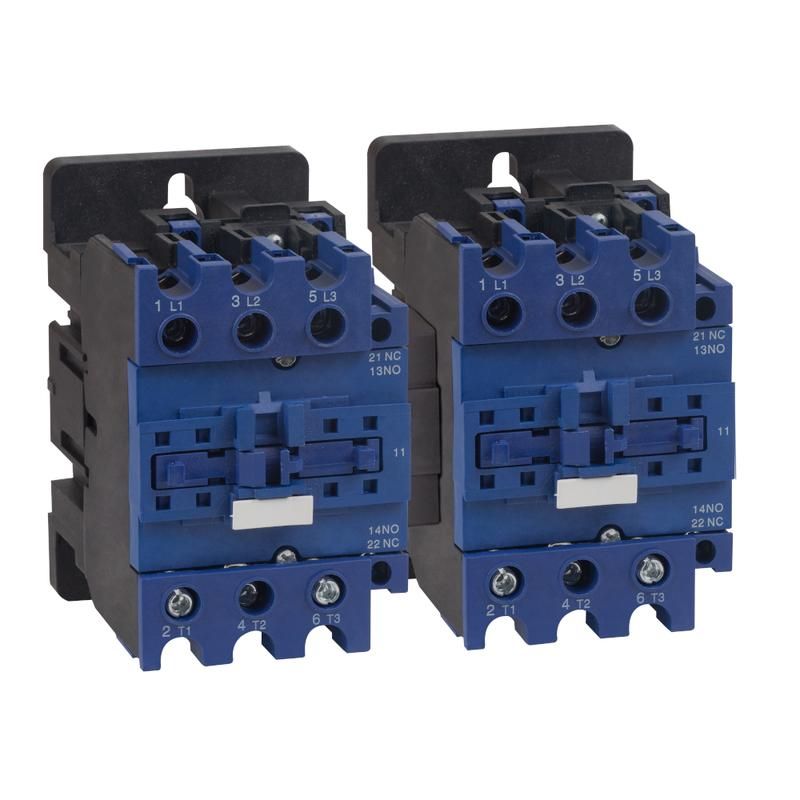

Контактор ПМ12-100550 УХЛ4 В 100А кат. 220В AC 2НО+2НЗ КЭАЗ 315208

Контактор ПМ12-100550 УХЛ4 В, 220В, 2 нормально открытых + 2 нормально закрытых контакта от КЭАЗ предназначен для частого включения и отключения электродвигателей до 45 кВт в сетях переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию силовых цепей и управление нагрузкой через слаботочную управляющую цепь. Артикул 315208 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Контактор ПМ12-100550 УХЛ4 В используется для автоматического управления трёхфазными асинхронными двигателями, насосами, компрессорами, вентиляторами и другим оборудованием, требующим частого включения/выключения. Подходит для установки в распределительных щитах, на станках, конвейерах и промышленном оборудовании. Применяется в системах автоматизации, где требуется дистанционное управление силовой нагрузкой.

Технические характеристики

• Номинальное напряжение управления: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 100 А
• Управляемая мощность двигателя: до 45 кВт
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без внешней защиты, требует установки в защищённой среде
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-100550 УХЛ4 В совместим с DIN-рейкой стандарта EN 60715. Для монтажа используйте винты M5, рекомендованное усилие затяжки - 0,8–1,0 Нм. Главные силовые контакты рассчитаны на провода сечением до 25 мм2. Управляющая катушка подключается к сети 220 В AC через кнопочные посты, термореле или PLC. Обязательно соблюдайте полярность при подключении управляющей цепи - хотя она не зависит от фазы, перепутанные провода могут вызвать помехи в системе управления.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Произведён на КЭАЗ - заводе с системой менеджмента качества ISO 9001. Максимальная температура окружающей среды - +40 C, нижний предел - −25 C (исполнение УХЛ4). Не предназначен для работы во взрывоопасных зонах, в условиях повышенной запылённости или влаги из-за степени защиты IP20.

Преимущества

• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/отключения
• Чёткое разделение силовых и вспомогательных контактов снижает риск паразитных помех
• Три НО контакта позволяют реализовать сложные схемы управления без дополнительных реле
• Наличие двух НЗ контактов удобно для аварийной блокировки и сигнализации состояния
• Простая замена катушки - можно заменить на аналогичную с другими напряжениями (например, 380 В) без замены всего аппарата

Ограничения применения

• Не применяется в помещениях с высокой запылённостью, влажностью или агрессивной средой - степень защиты IP20 недостаточна
• Не предназначено для постоянной работы при токе выше 100 А - возможен перегрев и сваривание контактов
• Не следует использовать в цепях с частыми пусками двигателей свыше 60 раз в час - это сокращает срок службы контактов
• Не подходит для управления однофазными нагрузками свыше 10 кВт без согласования с производителем
• Открытый тип исполнения требует обязательной установки внутри шкафа или защитного кожуха

Примеры использования

• Автоматический пуск и остановка насосной станции в системе водоснабжения
• Управление конвейерной лентой на пищевом производстве через PLC
• Коммутирование нагревательных элементов в сушильных камерах
• Система реверса двигателя - два контактора (основной и реверсивный) с блокировкой
• Аварийное отключение оборудования при срабатывании теплового реле

Практические советы

• При подборе контактора проверьте соответствие номинального тока нагрузки - 100 А этого устройства достаточно для 45 кВт, но не для 55 кВт
• Для долгой службы используйте вспомогательные контакты (НО и НЗ) для контроля состояния - они служат сигналом для системы автоматизации
• Обязательно устанавливайте предохранители или автоматические выключатели перед контактором - он не имеет встроенной защиты от КЗ
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно после первых 100 циклов включения
• Если нужна защита от пыли и брызг - выбирайте модификацию с IP54 или устанавливайте контактный аппарат в герметичный шкаф
• Артикул 315208 - это именно модель ПМ12-100550 УХЛ4 В; не путайте с ПМ12-100550 УХЛ3, который отличается климатическим исполнением
