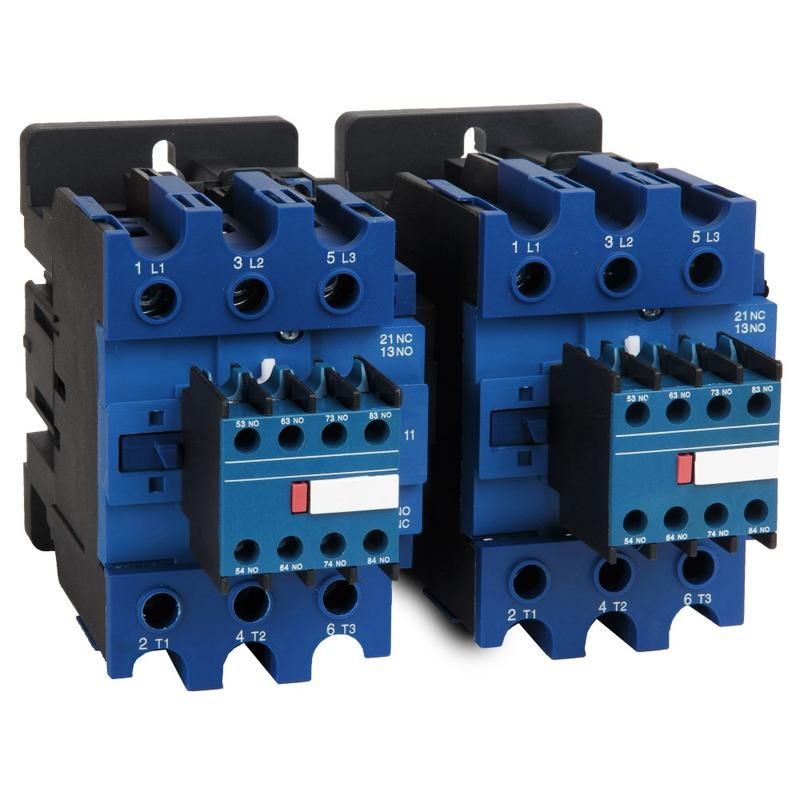

Контактор ПМ12-100550 УХЛ4 В 100А кат. 380В AC 4НО+4НЗ КЭАЗ 312373

Контактор ПМ12-100550 УХЛ4 В, 380В, 4 нормально-открытых + 4 нормально-закрытых контакта от КЭАЗ предназначен для коммутации силовых цепей переменного тока, особенно в системах управления двигателями и оборудованием с частыми включениями. Этот контактный аппарат сочетает надёжную механическую конструкцию с высокой долговечностью, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Контактор ПМ12-100550 УХЛ4 В используется для удалённого включения и выключения электродвигателей переменного тока, а также для реализации функций пуска, остановки и реверса. Подходит для работы в системах с частыми циклами включения - например, в лифтах, кранах, насосах, вентиляторах, тепловых завесах, станках и системах АВР. Четыре нормально-открытых и четыре нормально-закрытых контакта позволяют управлять несколькими цепями одновременно, включая цепи сигнализации, блокировки и контроля.

Технические характеристики

• Номинальное напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 100 А
• Управляемая мощность электродвигателя: до 45 кВт
• Количество вспомогательных контактов: 4 НО (нормально-открытые) + 4 НЗ (нормально-закрытые)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без дополнительной оболочки, требует установки в закрытом щите
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-100550 УХЛ4 В совместим с DIN-рейкой стандарта EN 60715. Для монтажа требуется свободное место вокруг аппарата - минимум 10 мм с боков и сверху для теплоотвода. Винтовые зажимы рассчитаны на провода сечением до 25 мм2. Перед подключением проверьте соответствие сечения жил и момент затяжки - перетягивание может повредить контакты, недостаточное усилие вызовет нагрев. Обязательно используйте изолированные наконечники для многожильных проводов.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицирован для эксплуатации в условиях категории исполнения УХЛ4 - то есть он устойчив к температуре от −40 C до +40 C и повышенной влажности. Однако из-за степени защиты IP20 запрещено использовать в открытых помещениях, на улице или в местах с риском попадания пыли, влаги и масла - необходимо размещать внутри электрощита.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций при нагрузке 100 А
• Чёткая и быстрая реакция на сигнал управления благодаря оптимизированному электромагниту
• Гибкость в схемах управления - восемь вспомогательных контактов позволяют строить сложные логические цепи без внешних реле
• Простота замены - конструкция позволяет демонтировать устройство без отключения всей системы
• Совместимость с другими изделиями серии ПМ12 - можно собирать комплекты с одинаковым интерфейсом и креплением

Ограничения применения

• Не применяется в цепях постоянного тока - катушка рассчитана исключительно на 380 В AC
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне шкафа
• Не рекомендован для частых пусков более 120 раз/час - при этом срок службы снижается
• Не подходит для управления двигателем выше 45 кВт - возможен перегрев и выход из строя контактов
• Отсутствуют встроенные тепловые реле - для защиты от перегрузки требуется внешнее устройство

Примеры использования

• Управление трёхфазным асинхронным двигателем насоса в системе водоснабжения
• Реверсивный пуск лебёдки на производстве с использованием двух контакторов и блокировки
• Автоматический ввод резерва (АВР): основной и резервный источник через НО и НЗ контакты
• Контроль состояния оборудования: НЗ-контакт подключен к световому индикатору “работа”
• Управление тепловой завесой в торговом зале с терморегулятором

Практические советы

• Выбирая контактор ПМ12-100550 УХЛ4 В, убедитесь, что напряжение катушки точно соответствует сети - 380 В +-10%
• Для длительной работы в режиме частых включений (более 60 раз/час) выбирайте модели с принудительным охлаждением или увеличьте интервал между циклами
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не имеет встроенной защиты от КЗ
• Проверяйте состояние контактов каждые 6–12 месяцев - при подгорании или окислении заменяйте или зачищайте
• При сборке схемы с реверсом обязательно примените электрическую и механическую блокировку - два контактора не должны включаться одновременно
• Артикул 312373 - это точный идентификатор для заказа запчастей и аналогов; сохраняйте его при ремонте
