Пускатель электромагнитный ПМ12-100240 У3 В 220В 1002 - 068240222ВВ220000320 КашинЗЭА

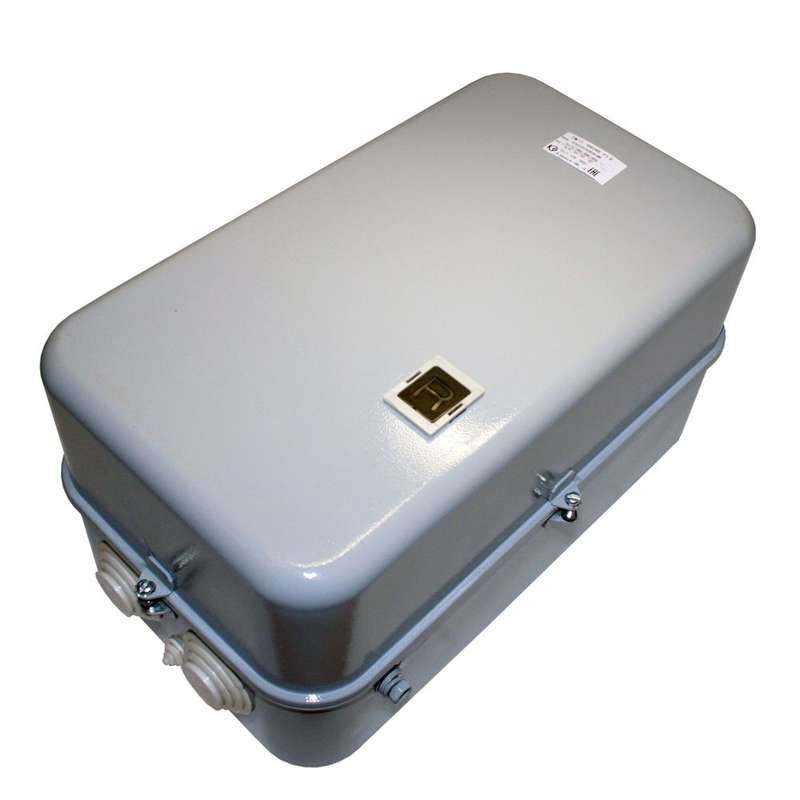

Пускатель электромагнитный У3 В 220В 1002 - это устройство для дистанционного запуска, остановки и защиты трёхфазных асинхронных двигателей мощностью до 45 кВт. Разработан компанией КЗЭА, артикулы 068240222вв220000320 и пм12-100240, предназначен для стационарной установки в системах автоматического управления.

Назначение и область применения

Пускатель электромагнитный У3 В 220В 1002 используется для коммутации трёхфазных асинхронных с короткозамкнутым ротором. Применяется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах, станках. Обеспечивает удалённый пуск, остановку и защиту двигателя от длительных перегрузок и обрыва фазы. Интегрируется в системы управления с использованием кнопочных постов, PLC или других контроллеров.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать постоянную нагрузку до этого значения без перегрева.
• Напряжение катушки управления: 220 В переменного тока - требует питания именно этой величины для срабатывания.
• Номинальная мощность: 45 кВт - оптимальная мощность защищаемого двигателя при напряжении 380–415 В.
• Напряжение коммутируемых цепей: до 660 В - позволяет использовать в сетях высокого напряжения, в том числе 660 В.
• Род тока: переменный (AC) - совместим только с сетями 50/60 Гц, не работает с постоянным током.
• Тепловое реле: да - встроено, обеспечивает защиту от перегрузки; диапазон настройки - 74 А, что соответствует типовой нагрузке для данного пускателя.
• Количество контактов: 0/2/2/2/3/2 - расшифровывается как: 0 нормально открытых основных + 2 нормально закрытых вспомогательных + 2 нормально открытых вспомогательных + 2 вспомогательных (другой тип) + 3 вспомогательных + 2 вспомогательных. Конкретная функция каждого зависит от сборки, но все они доступны для подключения цепей управления.
• Индикация: да - наличие индикатора состояния (например, горящий светодиод при включенном состоянии) позволяет оперативно проверить работу устройства без тестера.
• Степень защиты IP40 - защищает от твердых частиц больше 1 мм, но не от воды. Подходит для внутренней установки в щитах, не для улицы или сырых помещений.
• Климатическое исполнение У3 - рассчитан на умеренные климатические условия: рабочая температура от −25C до +55C, допустима повышенная влажность, но без образования конденсата на деталях.
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жесткую плату через отверстия, не имеет штыревых выводов.
• Тип соединения: винтовые зажимы - надёжное механическое соединение проводов, требует периодической затяжки.
• Класс выпуска: Class 10 - время срабатывания теплового реле при 7,2×Iн составляет 10 секунд +-20%, что соответствует стандарту IEC 60947-4-1.

Совместимость и монтаж

Пускатель электромагнитный У3 В 220В 1002 монтируется исключительно на монтажную плиту или DIN-рейку. Соединение всех силовых и управляющих цепей выполняется через винтовые клеммы - необходимо соблюдать момент затяжки, указанный в документации производителя. Недостаточно плотное соединение вызывает нагрев и выход из строя. Монтаж следует выполнять в вертикальном положении, чтобы гарантировать правильную работу теплового реле. Открытый корпус требует установки внутри электрошкафа с уровнем защиты не ниже IP40. Не рекомендуется устанавливать рядом с источниками значительного тепла выше +55C.

Безопасность и стандарты

Пускатель электромагнитный У3 В 220В 1002 соответствует требованиям международного стандарта IEC 60947-4-1 для контакторов и пускателей. Тепловое реле класса 10 гарантирует точную защиту от перегрузки согласно этим нормам. Сертифицирован для работы в условиях, регламентированных ГОСТ Р 50030.4.2. Все материалы соответствуют требованиям безопасности по предотвращению воспламенения и распространения огня.

Преимущества

• Встроенное тепловое реле снижает необходимость внешних элементов защиты, экономя место в щите.
• Высокая коммутационная способность (100 А) делает его подходящим для крупных двигателей без необходимости перехода на более дорогие модели.
• Индикация состояния ускоряет диагностику отказов без применения дополнительных приборов.
• Фирменное качество сборки от КЗЭА - долговечность контактов и надёжность срабатывания даже при частых циклах включения.

Ограничения применения

• Не применяется в помещениях с высокой влажностью, брызгами воды или пылевыми средами - степень защиты IP40 не предусматривает защиту от жидкости.
• Не подходит для частотного управления или мягкого пуска - только прямой пуск.
• Требуется питание катушки именно 220 В AC - нельзя использовать с 380 В или DC без преобразования.
• Не имеет встроенных ограничителей перенапряжений - для продления жизни катушки требуется дополнительно установить ОПН параллельно её выводам.
• Максимальная температура окружающей среды +55 C - при работе в плохо вентилируемых шкафах возможен перегрев и ложное срабатывание теплового реле.

Примеры использования

• Автоматический насосный узел в системе водоснабжения - пускатель включает двигатель при достижении нижнего уровня воды.
• Ленточный конвейер на пищевом предприятии - управление через кнопочные посты с аварийной остановкой.
• Воздухоохладитель в холодильной камере - защита от перегрузки при забивании теплообменника.
• Циркулярная пилы и деревообрабатывающие станки - где нужна быстрая реакция на аварию и возможность реверса (при наличии второго пускателя).

Практические советы

• Выбирая этот пускатель, обязательно проверьте соответствие номинального тока двигателя (не более 100 А) и напряжения катушки (220 В AC). Перегрузка по току приведёт к свариванию контактов.
• При монтаже используйте медные многожильные провода с площадью сечения 16–25 мм2 для силовых цепей, 0,5–1,5 мм2 - для управления.
• Обязательно установите ограничитель перенапряжения (ОПН) параллельно катушке - это удвоит срок службы пускателя в условиях частого включения.
• Проверяйте состояние винтовых клемм каждые 6 месяцев - особенно после первых 100 циклов включения.
• Если требуется большее количество вспомогательных контактов - можно добавить модульные блоки, совместимые с конструкцией пускателя У3 В 220В 1002 от КЗЭА.
