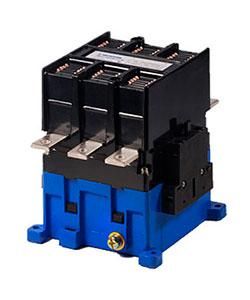

Пускатель электромагнитный ПМА-5100 УХЛ4 В, 380В, 2з+2р, 100А, нереверсивный, без реле, IP00 - ET010909 Электротехник

Пускатель электромагнитный ПМА-5100 УХЛ4В - это нереверсивный контактор на 100 А, предназначен для дистанционного включения и отключения силовой цепи с напряжением до 380 В переменного тока. Бренд Электротехник выпускает этот аппарат в исполнении IP00, что делает его подходящим для сборки внутри электрошкафов и щитов, где обеспечена защищенная среда.

Назначение и область применения

Пускатель электромагнитный ПМА-5100 УХЛ4В используется для удалённого управления мощными электроприёмниками: электродвигателями насосов, вентиляторов, компрессоров, конвейеров, станков, тепловых завес и систем АВР. Он не имеет встроенной тепловой защиты - поэтому применяется совместно с внешним термореле, если требуется защита двигателя от перегрузки или перекоса фаз. Подходит для установки в промышленных щитах: ЩОТ, УКРМ, АВР, ЩР, ПР и других типах НКУ.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать нагрузки до этой величины без перегрева
• Напряжение сети: 380 В переменного тока (50/60 Гц)
• Напряжение катушки управления: 380 В - требует именно такого напряжения для срабатывания
• Количество вспомогательных контактов: 2 замыкающих + 2 размыкающих - используются для сигнализации, блокировок и управления другими цепями
• Исполнение: нереверсивное - нельзя изменить направление вращения
• Род тока: переменный (AC) - не постоянный ток
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус полностью открытый
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку через специальную основание или крепится прямо на металлический лист

Совместимость и монтаж

Пускатель электромагнитный ПМА-5100 УХЛ4В рассчитан исключительно на монтаж на жесткую поверхность - монтажную плиту или раму. Для этого предусмотрены крепёжные отверстия. На DIN-рейку он не устанавливается без переходной планки. Катушка управления работает только при 380 В - использование другого напряжения вызывает отказ или повреждение. Все контактные группы (основные и вспомогательные) имеют механическую связь - они срабатывают одновременно. Максимальное рабочее напряжение - 660 В, но в данном варианте контактор адаптирован под 380 В.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов переменного тока. Серия ПМА прошла сертификацию на работу в условиях умеренного и холодного климата (индекс УХЛ4). Однако из-за степени защиты IP00 запрещено использовать вне герметичных шкафов - риск поражения током и попадания сторонних предметов высокий.

Преимущества

• Высокая надёжность коммутации благодаря проверенной конструкции контактов
• Отсутствие шума при работе - звуковое давление ниже аналогов с железными сердечниками
• Поддерживает длительную эксплуатацию в широком температурном диапазоне (-40C…+40C)
• Простая замена при выходе из строя - стандартизованные размеры и клеммы
• Широко распространён в промышленных решениях - легко найти запчасти и схемы подключения

Ограничения применения

• Не допускается установка в открытом воздухе, сырых помещениях, местах с пылью или маслом - IP00 не защищает ни от чего
• Не содержит внутренней тепловой защиты - обязательно нужен внешний тепловое реле при управлении двигателем
• Катушка управления требует точного напряжения 380 В - применение 220 В или 415 В приведёт к некорректному срабатыванию
• Нельзя использовать для частотного регулирования - только ON/OFF-коммутация
• Не рекомендован для частых включений более 600 раз в час - возможен быстрый износ контактов

Примеры использования

• Управление крупным насосом в системе водообеспечения предприятия
• Включение нагревательного элемента в сушильной камере
• Автоматический запуск вентилятора системы вентиляции после срабатывания датчика температуры
• Часть схемы АВР - переключение питания между двумя источниками
• Контактор в составе щита управления эскалатором

Практические советы

• Выбирая Пускатель электромагнитный ПМА-5100 УХЛ4В, убедитесь, что ваша система использует именно 380 В для управления катушкой - другие значения недопустимы
• При сборке щита соблюдайте минимальные зазоры вокруг аппарата - необходима свободная циркуляция воздуха для теплоотвода
• Подключите вспомогательные контакты заранее - они удобны для создания самоблокировки и контроля состояния
• Никогда не устанавливайте его в шкаф без крышки или вблизи технологической зоны - даже капля жидкости может вывести его из строя
• Проверьте посадочные отверстия перед монтажом - размеры совпадают со стандартом ПМА, но отличаются от моделей других производителей
