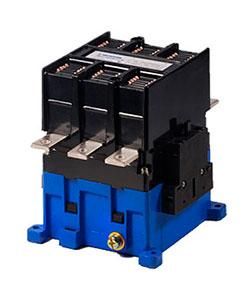

Пускатель электромагнитный ПМА-5100 УХЛ4 В 100А 110В 2НО+2НЗ IP00 нереверсивный без реле Электротехник ET014635

Пускатель электромагнитный ПМА-5100 УХЛ4 В 110В 2з+2р 100А нереверсивный без реле IP00 (ЭТ) от бренда Электротехник предназначен для дистанционного включения и выключения силовых цепей переменного тока до 660 В. Подходит для управления двигателями, насосами, вентиляторами и другими оборудованием в промышленных электрошкафах.

Назначение и область применения

Пускатель электромагнитный ПМА-5100 УХЛ4 используется для удалённого управления электрическими цепями под нагрузкой. Он обеспечивает безопасное включение и отключение оборудования без необходимости ручного воздействия на контакты. Применяется там, где требуется частый запуск и остановка двигателей или других потребителей:

• Грузоподъёмные механизмы - краны, эскалаторы, лифты;
• Насосы и компрессоры;
• Вентиляция и тепловые завесы;
• Станки и технологическое оборудование;
• Осветительные системы и устройства АВР;
• Шкафы управления, распределительные пункты и комплектные устройства (НКУ).

Подходит для промышленных объектов всех типов: металлургии, нефтегазовой отрасли, пищевой промышленности, энергетики и городской инфраструктуры.

Технические характеристики

• Номинальное напряжение катушки: 110 В переменного тока (AC);
• Номинальный ток главных контактов: 100 А;
• Число контактных групп: 2 нормально замкнутых + 2 нормально открытых;
• Тип управления: нереверсивный - не предусматривает изменение направления вращения ;
• Защита корпуса: IP00 - отсутствует защита от внешних воздействий; требует установки внутри защищённого шкафа;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, включая температурные колебания и высокую влажность;
• Охлаждение: естественное воздушное - без принудительного охлаждения;
• Напряжение сети: до 660 В, частота 50/60 Гц;
• Без встроенного теплового реле - необходимо подключать отдельно при необходимости защиты от перегрузки.

Совместимость и монтаж

Пускатель электромагнитный ПМА-5100 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки рассчитаны на провода сечением до 25 мм2. Для коммутации используются болтовые зажимы - рекомендуется проверить момент затяжки согласно документации производителя.

Из-за отсутствия защиты IP00, установка возможна **только** внутри герметичных или закрытых металлических шкафов. Открытая установка недопустима!

Не совместим с функцией реверса - для изменения направления вращения двигателя необходим второй аналогичный пускатель или специальный реверсивный модуль.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-4-1 и соответствует классу I по защите от поражения электрическим током. Сертифицирован для применения в промышленных сетях РФ и стран ЕАЭС. Компоненты выполнены из материалов, устойчивых к нагреву и механическому износу.

Преимущества

• Высокая надёжность благодаря качественной сборке и долговечному материалу контактов;
• Отсутствие шума при работе - важное преимущество для помещений с постоянным присутствием персонала;
• Устойчивость к перепадам температуры и влажности в рамках исполнения УХЛ4;
• Простота интеграции в существующие щитовые решения - легко сочетается с тепловыми реле, кнопочными пунктами и автономными контроллерами;
• Оптимальное соотношение цены и рабочих характеристик для средней и крупной промышленности.

Ограничения применения

• Не применяется вне закрытых шкафов - IP00 не защищает ни от воды, ни от пыли, ни от случайного прикосновения;
• Не имеет встроенной термической защиты - обязательно использовать внешнее тепловое реле при управлении двигателями;
• Не предназначен для частого включения более 600 раз в час - длительная работа при такой частоте снижает срок службы контактов;
• Запрещено применять в взрывоопасных зонах - отсутствуют взрывозащита и сертификаты ATEX/IECEx;
• Не работает при напряжении ниже 85 % от номинала (93,5 В для 110 В) - возможны отказы включения.

Примеры использования

• Щит АВР - управляет основным и резервным питанием для критически важных нагрузок;
• Щит управления насосной станцией - включает/выключает три насоса по уровню жидкости;
• Контролируемый пуск вентилятора в HVAC-системе через PLC;
• Автоматизация линии производства - запуск конвейера после готовности всех датчиков;
• Управление световым контуром на производстве - включение вечернего освещения по таймеру.

Практические советы

• Выбирая Пускатель электромагнитный ПМА-5100 УХЛ4, всегда сверьте напряжение катушки (110 В) с источником управления - неверное напряжение вызывает выход из строя;
• Для защиты двигателя используйте пару с тепловым реле типа ТРН или ТРП - они подходят по току 100 А;
• Перед первым включением проверьте свободное движение подвижных деталей - при хранении в сыром месте возможно прилипание контактов;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях или высоких токах;
• При использовании в многоконтактных схемах соблюдайте полярность - хотя переменный ток не зависит от полярности, порядок подключения влияет на удобство обслуживания.
