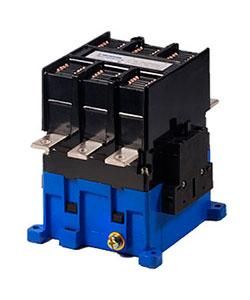

Пускатель электромагнитный ПМА-5102 УХЛ4 В 100А 110В 2НО+2НЗ IP00 нереверсивный без реле Электротехник ET014636

Пускатель электромагнитный ПМА-5102 УХЛ4 В, 110В - это нереверсивный контактор на 100 А с двумя нормально замкнутыми и двумя нормально разомкнутыми контактами, предназначен для дистанционного включения и отключения силовой цепи в промышленных системах. Бренд Электротехник выпускает эту модель в серии ПМА, которая используется в жестких условиях эксплуатации. Артикул et014636 соответствует спецификации для монтажа в щитах и шкафах.

Назначение и область применения

Пускатель электромагнитный ПМА-5102 УХЛ4 В применяется для удалённого управления электроприводами: запуска и остановки двигателей, нагревательных элементов, насосов, вентиляторов, компрессоров, осветительных систем и оборудования АВР. Он не имеет функции реверса - подходит только для одностороннего вращения. Модель рассчитана на работу в составе промышленных щитов: ЩОТ, УКРМ, АВР, ЩР, ПР и других типов НКУ. Подходит для установки в помещениях с контролируемой средой, где нет воздействия пыли, воды или механических повреждений.

Технические характеристики

• Номинальный ток: 100 А
• Напряжение катушки: 110 В переменного тока (AC)
• Частота сети: 50/60 Гц
• Количество контактов: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НО)
• Тип управления: нереверсивный
• Отсутствуют встроенные тепловые реле
• Степень защиты: IP00 - без защиты от внешних воздействий
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, с возможностью эксплуатации в закрытых помещениях с температурой от −40 C до +40 C

Совместимость и монтаж

Пускатель электромагнитный ПМА-5102 УХЛ4 В монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения силовых проводов рассчитаны на медные жилы сечением до 25 мм2. Для коммуникации с управляющей цепью используются два вывода катушки - L1 и N. Контакты можно использовать для сигнализации, блокировок или управления вспомогательными цепями. Поскольку контактор не имеет защиты, его необходимо устанавливать совместно с предохранителем или автоматическим выключателем в цепи питания. Обязательно проверьте соответствие напряжения катушки (110 В) источнику управления - использование другого напряжения приведёт к выходу из строя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов переменного тока. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Отсутствие степени защиты IP00 требует обязательного размещения внутри защищённого корпуса - не допускается открытый монтаж в зонах с доступом людей, пылью, влагой или химически активными веществами.

Преимущества

• Высокая надёжность при длительной работе благодаря качественной электромагнитной системе
• Отсутствие шума при включении и отключении - важное преимущество для помещений с чувствительным оборудованием
• Поддерживает частые циклы включения/выключения - подходит для систем с высокой нагрузкой
• Готов к интеграции в сложные системы автоматизации без необходимости модификации
• Совместим со стандартными промышленными щитами и комплектующими

Ограничения применения

• Не предназначен для работы на открытом воздухе - IP00 не обеспечивает защиту ни от пыли, ни от влаги
• Не содержит встроенную тепловую защиту - требуется внешнее реле перегрузки при использовании с двигателями
• Не подходит для реверсивных схем - нельзя применять там, где требуется изменение направления вращения
• Требуется точное соблюдение напряжения катушки (110 В AC); отклонение более чем +-10 % снижает срок службы
• Не рекомендован для установки рядом с источниками сильных помех - может возникнуть ложное срабатывание

Примеры использования

• Управление насосом в системе водоснабжения промышленного объекта
• Включение тепловой завесы в торговом центре через систему автоматики
• Контроль пуска вентилятора в технологическом цехе
• Составная часть шкафа АВР для переключения между основным и резервным питанием
• Управление световым оборудованием в производственных зонах по таймеру

Практические советы

• Перед монтажом проверьте целостность контактов и свободное движение сердечника - при наличии заеданий контактор не будет работать
• Используйте только медные провода с подходящим сечением; алюминий не рекомендуется из-за окисления и плохого контакта
• Для защиты от скачков напряжения установите RC-цепочку или варистор параллельно катушке
• Если планируете использовать контактор с электродвигателем - обязательно добавьте тепловое реле (например, ПТР или ЛТР) в цепь
• Не забывайте про маркировку контактов на схеме: НЗ и НО должны точно соответствовать логике управления
• Проверяйте температуру окружающей среды - даже при UHL4 не допускается работа выше +40 C без принудительного охлаждения
