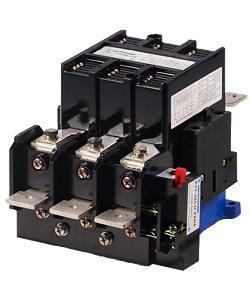

Пускатель электромагнитный ПМА-5200 УХЛ4 В, 220В, 2з+2р, 100А, нереверсивный,с реле РТТ-325 85-115А, IP00, - ET010913 Электротехник

Пускатель электромагнитный ПМА-5200 УХЛ4 В, 220В, 2з+2р, 100А, нереверсивный, с реле РТТ-325 85-115А, IP00 - это комбинированный аппарат на основе контактора и теплового реле, предназначенный для безопасного пуска и защиты электродвигателей в промышленных сетях. Бренд Электротехник обеспечивает надежность этого решения для условий постоянной нагрузки и частых включений.

Назначение и область применения

Пускатель электромагнитный ПМА-5200 используется для дистанционного включения и выключения электрических цепей под нагрузкой, особенно - для управления двигателями переменного тока. Он сочетает функции коммутации и защиты: контактор выполняет включение/выключение, а встроенное реле РТТ-325 защищает двигатель от перегрузки, перекоса фаз, длительного пуска и заклинивания ротора.

Подходит для применения в промышленном оборудовании: насосах, вентиляторах, компрессорах, кранах, эскалаторах, лифтах, станках, тепловых завесах, системах АВР и освещении. Часто устанавливается в щитах типа ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других комплектных устройствах.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать токи до этой величины без повреждения контактов;
• Напряжение катушки управления: 220 В переменного тока - требует именно такого напряжения для срабатывания; не работает от постоянного тока;
• Напряжение силовой цепи: до 380 В - рассчитан на работу в трёхфазных сетях с этим уровнем напряжения;
• Количество нормально открытых (НО) контактов: 5 - используются для управления нагрузкой и сигнализацией;
• Количество нормально закрытых (НЗ) контактов: 5 - применяются для аварийной остановки, блокировок и обратной связи;
• Тепловое реле: РТТ-325 с диапазоном регулировки 85–115 А - настраивается под конкретную мощность двигателя;
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка внутри корпуса или шкафа;
• Способ монтажа: на монтажную плату - крепится болтами к жесткой поверхности, не предназначен для DIN-рейки;
• Исполнение: нереверсивное - нельзя изменить направление вращения двигателя без внешнего переключения;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −40C до +40C и высокой влажности.

Совместимость и монтаж

Пускатель электромагнитный ПМА-5200 монтируется исключительно на монтажную плату. Для сборки необходимо использовать крепёжные отверстия на основании аппарата. Подключение силовых проводов - к верхним и нижним зажимам, контрольных - к контактам катушки A1/A2. Клеммы рассчитаны на медные провода сечением до 25 мм2.

Не совместим с DIN-рейками. Для правильной работы требуется соблюдение посадочного места: размеры должны точно соответствовать габаритам корпуса. Монтаж в открытом виде запрещён - из-за IP00 необходима герметичная установка в электрошкафу.

Безопасность и стандарты

Пускатель электромагнитный ПМА-5200 соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, что гарантирует соответствие нормам безопасности для промышленного оборудования. Тепловое реле РТТ-325 имеет сертификат соответствия по ГОСТ 30207. Применение в системах АВР и ШКАФАХ НКУ подтверждает соответствие требованиям к надёжности и отказоустойчивости.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря качественной контактной группе;
• Отсутствие шума при работе - контакторы спроектированы для бесшумного срабатывания;
• Встроенный термореле снижает количество внешних компонентов в щите - экономит место и время монтажа;
• Устойчивость к колебаниям сети и перепадам температуры - благодаря исполнению УХЛ4;
• Готовый комплекс “контактор + реле” - не требует самостоятельной сборки защиты.

Ограничения применения

• IP00 - нельзя применять вне закрытых шкафов, даже в помещениях с пылью или влагой;
• Нельзя использовать для реверса - для изменения направления вращения нужен второй контактор или внешнее переключение;
• Не подходит для частотного управления - только пуск/остановка по команде;
• Требуется точная настройка реле РТТ-325 под реальный ток двигателя - неверная настройка приведёт к ложному отключению или отсутствию защиты;
• Не рекомендован для частых включений более 600 раз в час - возможен быстрый износ контактов.

Примеры использования

• Шкаф управления насосной станцией - пускатель включает насос при достижении заданного уровня воды и отключает при перегрузке;
• Автоматический ввод резерва (АВР): один ПМА-5200 управляет основным питанием, другой - резервным;
• Конвейерная линия: пускатель запускает ленту после проверки всех датчиков и останавливает её при перегреве двигателя;
• Освещение крупного цеха: через ПМА-5200 включаются светильники по графику, а реле предохраняет от скачков тока.

Практические советы

• Выбирая Пускатель электромагнитный ПМА-5200, убедитесь, что ток двигателя попадает в диапазон 85–115 А - иначе реле РТТ-325 не будет работать эффективно;
• При монтаже используйте только медные провода с подходящим сечением - алюминий несовместим с клеммами;
• Перед первым включением проверьте настройку теплового реле: поверните регулятор до значения тока двигателя +-5%;
• Не забывайте про вентиляцию шкафа - даже при IP00 перегрев контактора снизит срок службы;
• Для обслуживания отключайте питание и проверяйте наличие напряжения - контактор не имеет видимого разрыва цепи.
