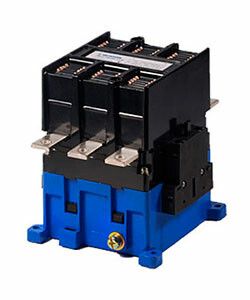

Пускатель электромагнитный ПМА-5102 УХЛ4 В, 380В, 2з+2р, 100А, нереверсивный, без реле, IP00 - ET010911 Электротехник

Пускатель электромагнитный ПМА-5102 УХЛ4 В, 380В, 2з+2р, 100А, нереверсивный, без реле, IP00 - это устройство для дистанционного включения и отключения силовой цепи с током до 100 А. Применяется в промышленных щитах и системах управления оборудованием, где требуется надёжное коммутирование нагрузки без встроенной тепловой защиты. Бренд Электротехник, артикул et010911.

Назначение и область применения

Пускатель электромагнитный ПМА-5102 УХЛ4 В предназначен для частого включения и выключения электрических цепей переменного тока до 660 В. Он используется там, где нужна удалённая командная управляющая функция - например, для запуска двигателей, нагревателей, насосов, вентиляторов, светильников или систем АВР. Подходит для сборки в шкафы управления, распределительные устройства и комплектные щиты. Поскольку в этом варианте нет теплового реле, он применяется только в составе комплексных решений, где защита обеспечивается другими средствами.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать нагрузки до этой величины без перегрева.
• Напряжение сети: до 660 В переменного тока (50/60 Гц) - работает в трёхфазных сетях промышленного типа.
• Напряжение катушки управления: 380 В AC - требует именно такого напряжения на управляющем входе для срабатывания; совместим с большинством промышленных систем управления.
• Количество контактов: 2 замыкающих (НО) + 2 размыкающих (НЗ) вспомогательных - используются для сигнализации, блокировок и логики управления.
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус открытый, доступны все токоведущие части.
• Способ монтажа: на монтажную плату - крепится болтами к металлической или пластиковой плате внутри шкафа, не имеет DIN-рейки.
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя; для реверса нужны два отдельных пускателя.
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, допускает температурные колебания и повышенную влажность, но не для улицы или сырых зон.

Совместимость и монтаж

Пускатель электромагнитный ПМА-5102 УХЛ4 В монтируется исключительно на монтажную плату. Для этого предусмотрены четыре отверстия под крепёж. Кабели подключаются к верхним и нижним контактам через винтовые зажимы. Управление осуществляется через катушку 380 В - её необходимо подключить к внешнему управляющему сигналу (например, кнопочному посту, PLC или реле времени). Вспомогательные контакты (2 НО и 2 НЗ) можно использовать для формирования цепей самоблокировки, индикации состояния или интерLOCKS. Обязательно соблюдать минимальные зазоры между фазами - согласно нормам для 660 В. Монтаж вблизи источников тепла или вибраций не рекомендуется.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1) для контакторов переменного тока. Отсутствие степени защиты IP00 означает, что использование вне защищённых шкафов недопустимо - риск поражения током и повреждения контактов высокий. Работа в среде с проводящей пылью, агрессивными газами или капельной влагой запрещена. Только в герметичном или закрытом электрооборудовании.

Преимущества

• Высокая механическая износостойкость - рассчитан на многократные срабатывания (до 1 млн циклов).
• Низкий уровень шума при работе - благодаря качественному сердечнику и демпферу.
• Широкий диапазон рабочих температур - подходит для помещений с перепадами температур, характерных для промышленных объектов.
• Готовый набор вспомогательных контактов - не требует докупки модулей для реализации логики управления.
• Совместим с типовыми решениями - легко интегрируется в существующие системы АВР, ЩОТ, УКРМ, ЩУР.

Ограничения применения

• Не подходит для наружной установки - IP00 не защищает от пыли, влаги, брызг.
• Не содержит тепловой защиты - нельзя применять как самостоятельное устройство для защиты электродвигателей от перегрузки.
• Только нереверсивное исполнение - для реверса требуется парный пускатель.
• Требуется монтаж на плату - невозможно установить на DIN-рейку, что усложняет замену в некоторых шкафах.
• Катушка 380 В - несовместима с системами на 220 В без преобразования напряжения.

Примеры использования

• Управление крупным насосом в системе водоснабжения промышленного предприятия - пускатель включается по сигналу от контроллера.
• Часть шкафа АВР - один ПМА-5102 отвечает за подключение основного питания, второй - резервного.
• Контроллер тепловой завесы - включение нагревателей по графику через вспомогательные контакты.
• Цепь освещения производственного участка - управление группой светильников с пульта дистанционного управления.
• Система вентиляции в цеху - пуск вентилятора после достижения заданной температуры.

Практические советы

• Выбирая этот пускатель, проверьте соответствие напряжения вашей управляющей цепи - 380 В обязательно. Если у вас 220 В - используйте трансформатор или другой модель.
• При монтаже на плату соблюдайте расстояние между фазными выводами - минимум 10 мм на 660 В, чтобы избежать пробоя.
• Подключите вспомогательные контакты сразу при сборке - они удобнее всего работают в цепях самоблокировки и индикации.
• Не устанавливайте рядом с источниками тепла выше 40 C - это снижает срок службы катушки и контактов.
• Для защиты от скачков напряжения рекомендуется установить RC-цепочку или варистор на катушку управления.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/сутки).
