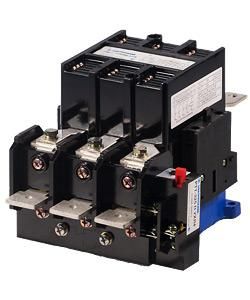

Пускатель электромагнитный ПМА-5202 УХЛ4 В 100А 220В 2НО+2НЗ IP00 нереверсивный с реле РТТ-325 85-115А Электротехник ET009636

Пускатель электромагнитный ПМА-5202 УХЛ4 В - это нереверсивный контактный аппарат с встроенным тепловым реле РТТ-325, предназначенный для дистанционного управления мощными электроприёмниками. Бренд Электротехник и артикул et009636 указывают на серийную продукцию, адаптированную для промышленного использования в умеренных и холодных климатах.

Назначение и область применения

Пускатель электромагнитный ПМА-5202 УХЛ4 В используется для включения и выключения электрических цепей под нагрузкой до 660 В переменного тока частотой 50–60 Гц. Он сочетает функции коммутации и защиты: контактор обеспечивает удалённое управление, а реле РТТ-325 защищает двигатель от перегрузки, перекоса фаз, длительного пуска и заклинивания ротора.

Подходит для управления двигателями насосов, вентиляторов, компрессоров, эскалаторов, кранов, конвейеров, тепловых завес, систем АВР и освещения. Применяется в промышленных щитах: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР и других типах НКУ.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать токи до этого значения в рабочих цепях;
• Напряжение катушки управления: 220 В переменного тока - требует именно такого напряжения для срабатывания; использование другого напряжения повредит устройство;
• Количество контактов: 2 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяют реализовать сложные схемы управления, включая блокировки и сигнализацию;
• Напряжение главной цепи: 660 В - максимальное допустимое напряжение в силовой цепи;
• Род тока: переменный (AC) - не предназначен для постоянного тока;
• Тепловое реле: РТТ-325 с диапазоном регулировки 85–115 А - настраивается под конкретный ток двигателя;
• Степень защиты: IP00 - нет защиты от пыли и воды, требуется установка внутри корпуса или шкафа;
• Способ монтажа: на монтажную плату - крепится болтами к жесткой поверхности, не предусматривает DIN-рейку;
• Исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, но только внутри защищённого оборудования.

Совместимость и монтаж

Пускатель электромагнитный ПМА-5202 УХЛ4 В монтируется исключительно на монтажную плату. Для сборки необходимо использовать крепёж, соответствующий размерам основания устройства. Клеммы для подключения силовых проводов и катушки управления расположены сверху и сбоку - доступны после установки в шкафу.

Не совместим с DIN-рейками. Подключение катушки управления осуществляется только через провода, подходящие по сечению для 220 В AC. Максимальное сечение проводника - рекомендуется проверить по документации производителя, так как в данных не указано явно.

Безопасность и стандарты

Произведён в соответствии с требованиями к промышленному оборудованию для электротехнических установок. Соответствует ГОСТ Р 50030.4.1 и международным стандартам IEC 60947-4-1 для контакторов. Тепловое реле РТТ-325 соответствует ГОСТ 30213. Однако, поскольку степень защиты IP00, устройство не может использоваться вне электрошкафа - это обязательное условие безопасности.

Преимущества

• Высокая надёжность благодаря проверенной конструкции контакторов серии ПМА - долгий срок службы даже при частых включениях;
• Встроенное тепловое реле РТТ-325 снижает необходимость внешней защиты - экономит место в шкафу и упрощает монтаж;
• Работает бесшумно - отсутствуют вибрации и звуки при срабатывании, что важно в помещениях с высокими требованиями к уровню шума;
• Устойчивость к колебаниям температуры и влажности - исполнение УХЛ4 позволяет применять в суровых климатических зонах, если установлено в защищённом корпусе.

Ограничения применения

• IP00 - нельзя устанавливать на открытом воздухе, в сырых, пыльных или взрывоопасных средах без дополнительной защиты;
• Только переменный ток - не работает с источниками постоянного тока;
• Нельзя использовать для реверса - конструкция нереверсивная, для изменения направления вращения нужен другой пускатель или два контактора;
• Требуется точная настройка реле РТТ-325 под реальный ток нагрузки - неверная установка приведёт к ложным отключениям или отказу защиты;
• Монтаж только на плату - невозможно установить на стандартную DIN-рейку, что ограничивает применение в некоторых типах шкафов.

Примеры использования

• Шкаф АВР на объекте ЖКХ - управляет питанием насосов водоснабжения при переходе на резервный источник;
• Щит управления конвейером на пищевом предприятии - включает двигатель при старте и отключает при аварии;
• Управление вентиляцией в цеху металлургии - пускатель включает мощные вентиляторы при достижении заданной температуры;
• Щит освещения крупного склада - управляет группами светильников с возможностью программированного отключения.

Практические советы

• Перед монтажом обязательно проверьте соответствие тока нагрузки диапазону реле РТТ-325 (85–115 А); если двигатель потребляет меньше 85 А - используйте более чувствительное реле;
• При установке в шкаф обеспечьте достаточный отвод тепла - хотя контактор рассчитан на 100 А, длительная работа близко к пределу требует хорошего охлаждения;
• Не забудьте про заземление корпуса шкафа - даже при IP00 безопасность зависит от правильного выполнения системы заземления всего щита;
• Для обслуживания удобнее выбирать места с доступом к клеммам - контакты могут окисляться, особенно в условиях повышенной влажности;
• При замене аналогичного устройства - учтите посадочные размеры и тип крепления: ПМА-5202 УХЛ4 В не является универсальным и требует точного соответствия по месту установки.
