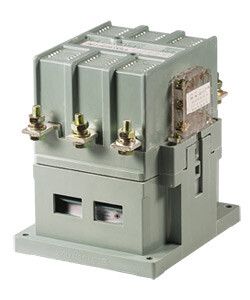

Пускатель электромагнитный ПМ12-100100-ЭК УХЛ4 В, 220В/50Гц, 4з+2р, 100А, нереверсивный, без реле, IP00 - ET516448 Электротехник

Пускатель электромагнитный ПМ12-100100-ЭК УХЛ4 В - это нереверсивный магнитный пускатель от бренда Электротехник, предназначенный для дистанционного включения и выключения трёхфазных двигателей мощностью до 40 кВт. Артикул et516448 подходит для стационарной установки в условиях умеренного климата (УХЛ4) с питанием 220 В / 50 Гц.

Назначение и область применения

Пускатель электромагнитный ПМ12-100100-ЭК УХЛ4 В используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он позволяет включать, выключать и защищать оборудование дистанционно через слаботочные цепи управления. Подходит для работы в промышленных системах: насосы, вентиляторы, компрессоры, конвейеры, станки. Не предназначен для частого реверса - только одностороннее включение.

Технические характеристики

• Номинальный ток: 100 А - способен коммутировать нагрузки до 40 кВт при напряжении 380–415 В
• Напряжение управления: 220 В переменного тока (AC), 50 Гц - совместим с большинством промышленных систем управления
• Контакты: 4 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешним оборудованием
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки в закрытом щите
• Подключение силовых цепей: болтовое - надёжное, но требует точного затягивания клемм
• Способ монтажа: на монтажную плату - крепится к панели с помощью крепёжных отверстий, не имеет DIN-рейки
• Исполнение: нереверсивное - нельзя использовать для изменения направления вращения двигателя
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность

Совместимость и монтаж

Пускатель электромагнитный ПМ12-100100-ЭК УХЛ4 В монтируется исключительно на жесткую металлическую или пластиковую монтажную плату. Для подключения силовых проводов используйте медные кабели сечением 16–35 мм2. Клеммы рассчитаны на момент затяжки 1,5–2,0 Нм - переусиливать нельзя, чтобы не повредить корпус. Управляющая катушка подключается к цепям 220 В AC через кнопки, термореле или PLC. Обязательно соблюдайте полярность при подключении - хотя катушка не чувствительна к полярности, неправильное подсоединение может вызвать помехи в системе управления.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-100100-ЭК УХЛ4 В соответствует ГОСТ Р 50030.4.1 и другим нормам для промышленных аппаратов. Коммутационная способность проверена по классам АС-1 (резистивная нагрузка) и АС-3 (электродвигатели). Отсутствие теплового реле - это не недостаток, а особенность: защита должна быть реализована отдельным устройством, что даёт гибкость в настройке порогов перегрузки.

Преимущества

• Высокая надёжность: серия ПМ12 зарекомендовала себя в течение десятилетий эксплуатации в России и СНГ
• Долгий срок службы: механический ресурс более 1 млн циклов включения-выключения
• Простота замены: совместим с другими пускателями ПМ12 - можно менять без переделки монтажной платы
• Гибкость: наличие четырёх НО и двух НЗ контактов позволяет легко организовать блокировки, аварийные остановки и индикацию состояния
• Низкая стоимость обслуживания: отсутствие сложной электроники снижает риск отказов и упрощает диагностику

Ограничения применения

• Не применяется вне закрытых шкафов - степень защиты IP00 делает его уязвимым к пыли, влаге и случайным прикосновениям
• Не поддерживает реверс - для изменения направления вращения требуется два пускателя или другой тип устройства
• Не содержит встроенного теплового реле - необходимо дополнительно устанавливать реле перегрузки (например, РТЛ, ТРН)
• Не рекомендуется для частых пусков (более 60 раз в час) - может снизиться ресурс контактов
• Требует ручной затяжки клемм - не подходит для автоматизированного сбора без контроля момента

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня
• Контроль вентилятора в HVAC-системе - запуск по таймеру или температурному контроллеру
• Автоматизация конвейера - пуск после срабатывания датчика наличия продукта
• Система аварийной остановки - использование НЗ контактов для размыкания цепи управления при сработавшем датчике давления

Практические советы

• Обязательно выбирайте тепловое реле с подходящим токовым диапазоном (например, 80–100 А) и устанавливайте его рядом с пускателем
• Проверьте посадочные отверстия на монтажной плате - они должны точно совпадать с габаритами ПМ12-100100-ЭК
• Используйте кабельные вводы и герметичные крышки для щита - даже при IP00 внутри шкафа нужна защита от пыли
• При использовании в цепях с высокими импульсными нагрузками (частотные преобразователи) добавьте RC-фильтр на вход катушки
• При замене старого пускателя - сверьте количество и тип контактов: 4НО+2НЗ - это стандартная конфигурация, но не все аналоги её поддерживают
