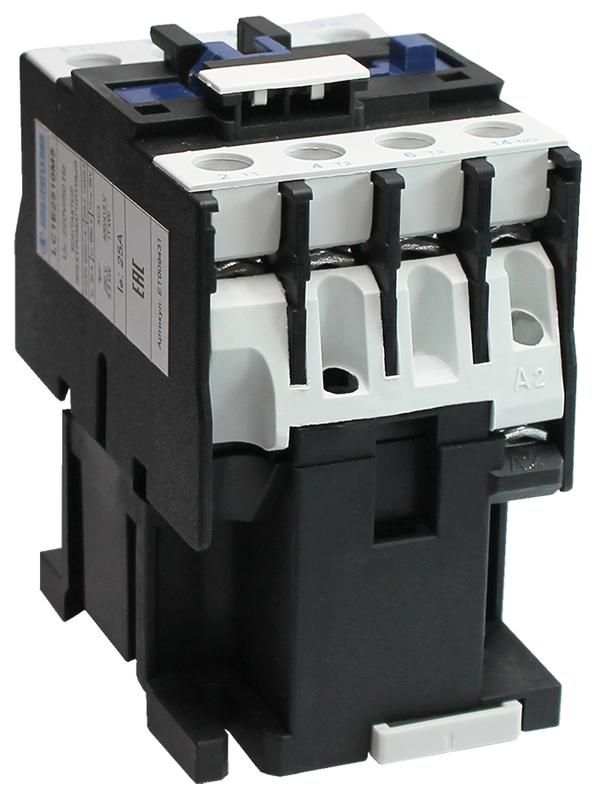

Контактор электромагнитный LC1E2510M5, 3P, 25А, 1НО, 220В/50Гц, (ЭТ) - ET009431 Электротехник

Контактор электромагнитный LC1E2510M5 - устройство для дистанционного включения и отключения трёхфазной нагрузки, предназначенное для управления асинхронными двигателями и другими неиндуктивными потребителями. Бренд Электротехник, артикул et009431, рассчитан на работу в сетях переменного тока 220 В / 50 Гц.

Назначение и область применения

Контактор электромагнитный LC1E2510M5 используется для частого включения и отключения трёхфазных электродвигателей, а также других нагрузок, не требующих защиты от индуктивных выбросов. Подходит для систем автоматизации: насосов, вентиляторов, компрессоров, конвейеров, станков. Категория применения AC-3 - для запуска и остановки двигателей с короткозамкнутым ротором; AC-1 - для неиндуктивных нагрузок, таких как нагревательные элементы.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Номинальное напряжение управления: 220 В переменного тока (AC), 50 Гц
• Количество силовых полюсов: 3
• Количество вспомогательных контактов: 1 нормально-открытый (НО)
• Коммутируемая мощность: до 11 кВт при 380 В
• Тип тока: переменный (AC)
• Тип подключения: винтовые зажимы для проводов

Совместимость и монтаж

Контактор LC1E2510M5 монтируется на DIN-рейку шириной 35 мм. Подключение силовых цепей осуществляется через верхние и нижние винтовые клеммы - допускаются медные жилы сечением до 10 мм2. Вспомогательный контакт (1 НО) можно использовать для сигнализации состояния включения или создания цепей самоблокировки. Убедитесь, что напряжение управления совпадает с 220 В - применение другого напряжения повредит катушку.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60947-4-1. Клеммы защищены от случайного прикосновения - исключён риск поражения током при установленном корпусе. Для защиты от перегрузок и коротких замыканий обязательно используйте автоматический выключатель или предохранители с подходящей характеристикой (например, класс B или C) на ток не менее 25 А.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения/выключения
• Устойчив к вибрациям и ударным нагрузкам - подходит для установки на оборудовании с движущимися частями
• Низкий уровень шума при работе - благодаря оптимизированной конструкции сердечника
• Энергоэффективная катушка - снижает тепловыделение и потребление энергии при удержании
• Защита клемм - предотвращает доступ к токоведущим частям даже при открытой крышке

Ограничения применения

• Не предназначен для работы с постоянным током - применение DC повредит катушку
• Не имеет встроенной защиты от перегрузки - обязательна внешняя защита (АВ или предохранители)
• Работает только при температуре окружающей среды от –5 C до +40 C
• Не рекомендуется для частых пусков в условиях сверхвысоких токов (более 6×Iн) без согласования с производителем
• Один вспомогательный контакт - недостаточно для сложных схем управления, требующих нескольких сигналов

Примеры использования

• Управление трёхфазным насосом в системе водоснабжения
• Включение конвейера на пищевом производстве
• Автоматическое управление вентиляцией в промышленном помещении
• Запуск компрессора в воздушной системе с использованием вспомогательного контакта для индикации “работает”

Практические советы

• При монтаже затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые клеммы
• Проверьте соответствие напряжения катушки (220 В) перед первым включением - неверное питание вызывает перегрев и выход из строя
• Для длительной работы в условиях пыли или влаги используйте дополнительную защитную крышку (не входит в комплект)
• Если требуется больше вспомогательных контактов - выбирайте модульные расширения, совместимые с серией LC1E
• При замене старого контактора проверьте посадочные размеры - LC1E2510M5 совместим с креплениями других контакторов этой серии
