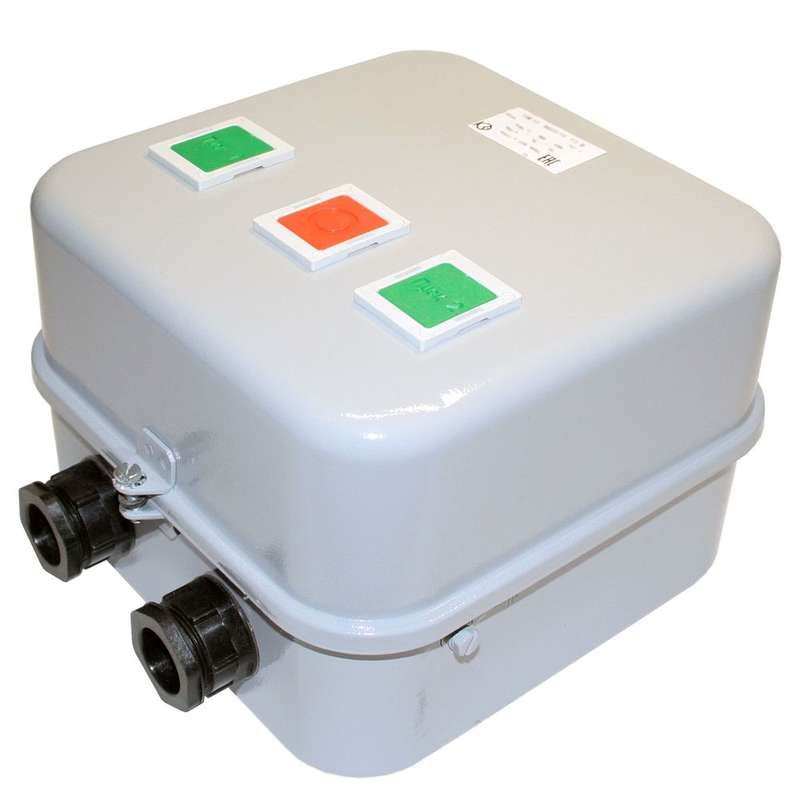

Контактор электромагнитный реверсивный ПМ12-040520 У2 В 220В (4з+2р) - 050520421ВВ220000010 КашинЗЭА

Контактор электромагнитный реверсивный У2 220В 4 нормально открытых + 2 нормально закрытых контакта от КЗЭА (арт. пм12-040520) предназначен для дистанционного управления трёхфазными двигателями с возможностью изменения направления вращения. Подходит для стационарных установок с питанием до 660 В.

Назначение и область применения

Контактор электромагнитный реверсивный У2 220В 4 нормально открытых + 2 нормально закрытых контакта используется для включения, выключения и реверса трёхфазных асинхронных двигателей с короткозамкнутым ротором. Применяется в системах управления станков, конвейеров, насосов, вентиляторов и другого оборудования, где требуется изменение направления вращения. Обеспечивает безопасную коммутацию нагрузки до 40 А при напряжении до 660 В и частоте 50–60 Гц.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение питания катушки: 220 В
• Номинальный ток главных контактов: 40 А
• Максимальное рабочее напряжение: 660 В
• Номинальная мощность двигателя: 18,5 кВт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 2
• Степень защиты: IP54 - защищён от пыли и брызг воды
• Климатическое исполнение: У2 - работает при температуре от −25C до +40C, в условиях умеренного климата
• Способ монтажа: на DIN-рейку или монтажную плату
• Тип присоединения проводов: винтовые зажимы

Совместимость и монтаж

Контактор электромагнитный реверсивный У2 220В 4 нормально открытых + 2 нормально закрытых контакта совместим с любыми устройствами, использующими стандартную DIN-рейку 35 мм. Монтаж выполняется с помощью фиксирующего механизма на рейке - достаточно плотно прижать корпус до щелчка. Для работы необходима внешняя схема управления с двумя кнопками «Вперёд» и «Назад» и механической или электрической блокировкой, чтобы исключить одновременное включение обоих контакторов. Винтовые зажимы рассчитаны на медные провода сечением до 16 мм2.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита IP54 обеспечивает работу в помещениях с повышенной запылённостью и вероятностью попадания брызг воды. Для предотвращения пробоев на катушке рекомендуется использовать ограничитель перенапряжений ОПН, установленный параллельно катушке управления - особенно при работе с длинными кабелями или высокой индуктивной нагрузкой.

Преимущества

• Чёткая реверсивная функция - два взаимоблокируемых контактора в одном корпусе
• Высокая надёжность винтовых зажимов - минимизирует риск нагрева и окисления контактов
• IP54 позволяет применять в цехах, на элеваторах, в логистических комплексах без дополнительной герметизации
• 4 НО и 2 НЗ контакта обеспечивают достаточное количество сигналов для управления и сигнализации без необходимости установки дополнительных модулей

Ограничения применения

• Не предназначен для частотного регулирования - только пуск/остановка/реверс
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при защите от перегрузки
• Не допускается использование в средах с постоянным воздействием масла, химически активных жидкостей или агрессивных газов
• Работает только при наличии двух независимых команд управления - нельзя использовать с однополюсными кнопками

Примеры использования

• Подъёмник с реверсивным приводом - управление подъёмом и опусканием через две кнопки
• Ленточный конвейер с обратным ходом - автоматический реверс при срабатывании концевика
• Циркулярная пила с механизмом возврата - управление движением режущего органа
• Вентиляционная система с переключением режимов - изменение направления воздушного потока

Практические советы

• При подборе контактора проверьте соответствие напряжения катушки (220 В) и напряжения сети управления - не путайте с напряжением силовых цепей (до 660 В)
• Обязательно используйте механическую или электрическую блокировку между цепями «Вперёд» и «Назад» - иначе произойдёт короткое замыкание
• Для долгой службы контролируйте затяжку винтов - периодическая проверка каждые 6–12 месяцев снижает риск перегрева
• Если контактор часто включается (более 600 раз/час), убедитесь, что нагрузка не превышает 18,5 кВт - иначе срок службы снизится
• При использовании в холодном помещении (ближе к −25 C) перед первым включением дайте контактору прогреться 5–10 минут
