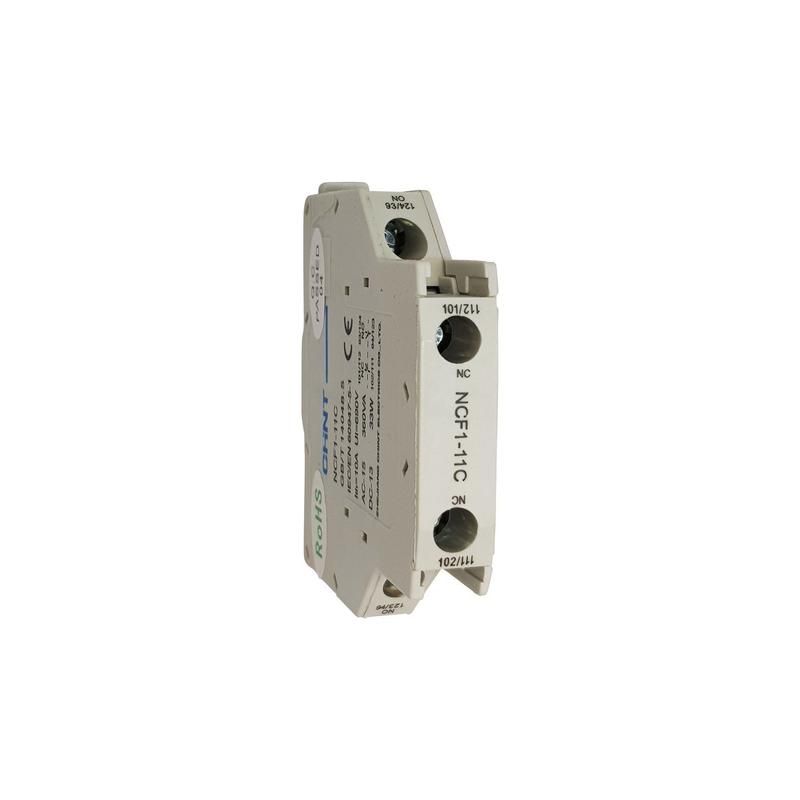

Приставка дополнительных контактов NCF1-11C 10А AC-15 (боковая) CHINT 223238

Приставка дополнительные контакты NCF1-11C к контактору NC1 (боковой) (R) от бренда CHINT предназначена для расширения функционала контакторов серии NC1 за счёт добавления одного нормально замкнутого и одного нормально открытого контакта. Устройство устанавливается на боковую поверхность контактора и используется в цепях управления автоматикой.

Назначение и область применения

Приставка NCF1-11C позволяет передавать сигналы от основного контактора NC1 в другие элементы системы - например, в сигнализацию, блокировочные цепи, реле контроля состояния или логические модули. Подходит для систем управления станками, конвейерами, насосными установками и другим оборудованием, где требуется физическое подтверждение положения контактора (включено/выключено).

Технические характеристики

• Максимальный рабочий ток: 10 А при переменном токе (AC-15) - подходит для нагрузок в цепях управления, но не для силовых цепей;
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО);
• Переключающие контакты отсутствуют - устройство не выполняет коммутацию между двумя цепями одновременно;
• Способ монтажа: боковой - крепится прямо к корпусу контактора NC1 через специальный шток;
• Тип подключения: винтовые зажимы - надёжное и проверенное решение для проводов до 2,5 мм2.

Совместимость и монтаж

Приставка NCF1-11C совместима исключительно с контактными аппаратами серии NC1 от CHINT. Монтаж осуществляется путём вставки устройства в боковое гнездо контактора - при этом необходимо выключить питание и убедиться, что контактор находится в отключенном состоянии. После фиксации контакты подключаются через винтовые клеммы. Для правильной работы важно соблюдать посадочный размер - не используйте приставку с другими сериями контакторов даже при внешней схожести.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 для вспомогательных контактов. Применяется в соответствии с классом защиты IP20 - не предназначен для установки во влажных, запылённых или наружных условиях без дополнительной защиты корпуса.

Преимущества

• Увеличивает функциональность базового контактора без замены всего аппарата;
• Фиксируется механически - не требует дополнительных креплений;
• Электрическая изоляция контактов обеспечивает безопасную работу в слаботочных цепях;
• Винтовые зажимы позволяют легко менять провода при обслуживании.

Ограничения применения

• Не для коммутации силовых токов выше 10 А - только для цепей управления;
• Работает только с контактными аппаратами NC1; несовместима с аналогичными изделиями других брендов;
• Не имеет защиты от пыли и воды - нельзя использовать вне щита или без герметизации;
• Не содержит переключающих контактов - невозможно реализовать смену направления или переключение между источниками питания.

Примеры использования

• Подключение индикационной лампы “Работает” к контактору - через НО контакт;
• Обеспечение блокировки второго контактора - через НЗ контакт в цепи стартера;
• Передача сигнала “состояние вкл.” в PLC или контроллер;
• Автоматическая остановка оборудования при отказе контактора - по через НЗ контакт.

Практические советы

• Выбирая приставку NCF1-11C, всегда сверьтесь с моделью контактора NC1 - он должен иметь боковое гнездо для аксессуара;
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковую клемму;
• Для долговечной работы рекомендуется применять медные жилы с площадью сечения 0,5–2,5 мм2;
• Если нужен другой набор контактов (например, два НО), рассмотрите модели NCF1-20C или NCF1-02C - они подходят под те же контакторы.
