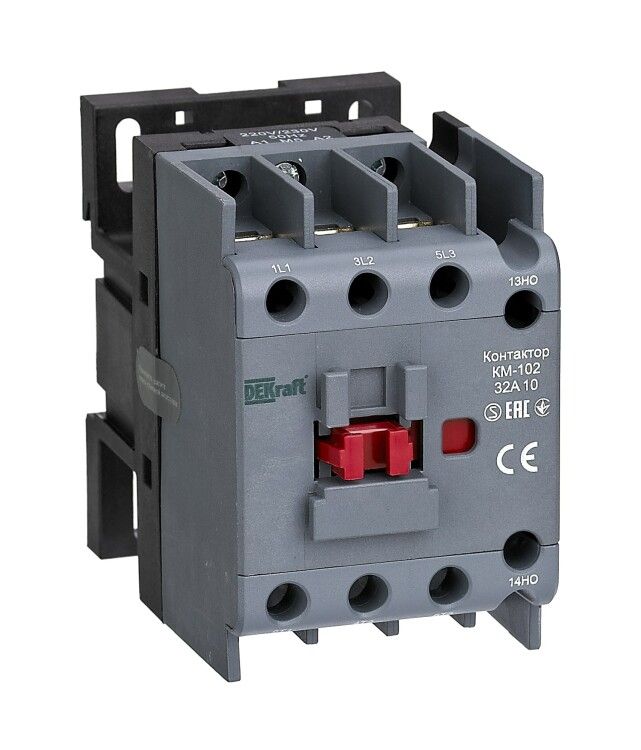

Контактор КМ-102 3п 32А кат. 230В AC 1НО AC-3 AC-4 DEKraft 22005DEK APC

Контактор КМ-102 от DEKraft - трёхполюсное устройство на 32 А с управлением от сети 220 В переменного тока, предназначенное для частого включения и отключения нагрузок, таких как двигатели, световые системы и конденсаторные батареи. Монтируется на DIN-рейку, имеет один нормально открытый вспомогательный контакт и соответствует требованиям безопасности для промышленной автоматизации.

Назначение и область применения

Контактор КМ-102 используется для дистанционного управления электродвигателями, освещением и компенсирующими устройствами в сетях до 690 В переменного тока. Подходит для систем автоматического пуска и останова оборудования, где требуется надёжная коммутация больших токов. Применяется в станках, конвейерах, насосных станциях, системах вентиляции и других промышленных объектах.

Технические характеристики

• Номинальный ток: 32 А
• Число главных полюсов: 3
• Количество вспомогательных контактов: 1 нормально-открытое (1НО)
• Напряжение катушки управления: 220 В переменного тока (допускается колебание до 240 В)
• Коммутируемая мощность по классу AC-3: 15 кВт (пуск и останов асинхронных двигателей)
• Коммутируемая мощность по классу AC-4: 7,5 кВт (частые пуски, реверсы, точечное торможение)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Тип подключения силовых контактов: винтовой зажим
• Способ монтажа: крепление на стандартную DIN-рейку шириной 35 мм
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор КМ-102 устанавливается на DIN-рейку без дополнительных креплений. Для подключения силовой цепи используются винтовые зажимы - рекомендуется использовать провода сечением 1–10 мм2. Вспомогательный контакт 1НО можно задействовать в цепях сигнализации, блокировки или самоблокировки. Устройство совместимо с любыми стандартными реле времени, термореле и кнопочными постами, работающими на 220 В переменного тока. Не требует специальных инструментов для монтажа - достаточно отвертки.

Безопасность и стандарты

Контактор КМ-102 соответствует международным стандартам IEC 60947-4-1 для аппаратов управления. Защита IP20 предотвращает доступ к токоведущим элементам при нормальном использовании, однако не обеспечивает защиту от пыли и влаги - не применяется во влажных или запылённых средах без внешней защиты. Производитель DEKraft гарантирует соответствие сертифицированным требованиям к изоляции и теплостойкости.

Преимущества

• Устойчивая коммутация высоких токов - подходит для частых включений (до 1200 раз в час при AC-3)
• Простой и быстрый монтаж на DIN-рейку - экономит время при сборке щитов
• Наличие одного вспомогательного контакта позволяет реализовать базовую логику управления без дополнительных модулей
• Работает стабильно при напряжении 220–240 В - не требует стабилизатора в типичных условиях
• Высокая механическая долговечность - рассчитан на десятки тысяч операций

Ограничения применения

• Не подходит для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP20 недостаточна
• Не является реверсивным - нельзя использовать для изменения направления вращения двигателя без пары контакторов
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при защите двигателей
• Запрещено подключение постоянного тока - катушка работает только на переменном токе 220 В
• Не рекомендуется для коммутации светодиодных нагрузок с высоким импульсным током - возможен износ контактов

Примеры использования

• Управление асинхронным двигателем 11 кВт в конвейерной линии через кнопочный пост
• Автоматическое включение группы осветительных приборов по расписанию
• Подключение конденсаторной батареи для повышения коэффициента мощности
• Система аварийного отключения насоса с сигналом “работает” через вспомогательный контакт 1НО

Практические советы

• Перед монтажом проверьте напряжение на катушке - превышение 240 В может вызвать её перегрев
• При подключении силовых проводов затягивайте винты равномерно - слабый контакт увеличивает нагрев
• Если контактор установлен в закрытом шкафу, обеспечьте достаточную вентиляцию - перегрев снижает срок службы
• Для защиты от скачков напряжения используйте RC-цепочки или варисторы на входе катушки
• При замене старого контактора убедитесь, что новый имеет аналогичную коммутирующую способность AC-3/AC-4
• Контактор КМ-102 от DEKraft - отличный выбор для бюджетных решений, но не заменяет профессиональные устройства при высоких требованиях к надёжности
