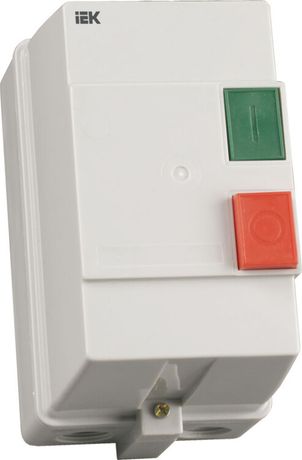

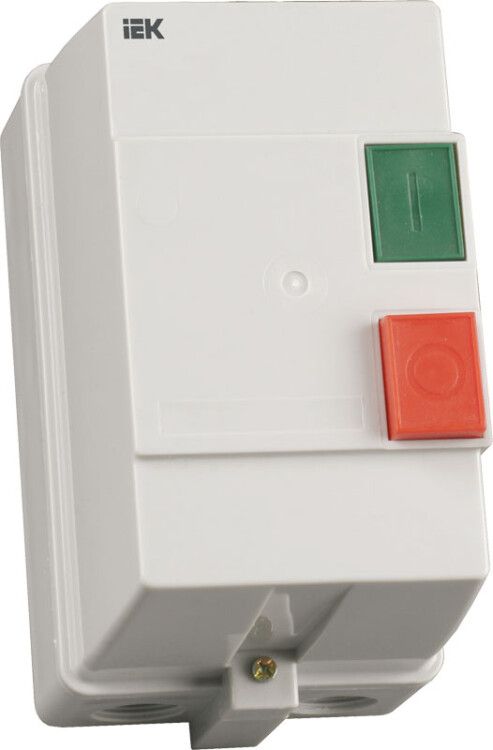

Контактор КМИ-23260 32А с индик. Ue=400В/АС3 IP54 KARAT IEK KKM26-032-I-380-00

Контактор КМИ23260 32А IP54 с индикацией Ue=400В/АС3 - это компактное коммутационное устройство от IEK, предназначенное для дистанционного запуска и защиты трёхфазных электродвигателей. Благодаря защищённой оболочке IP54 и встроенному тепловому реле, он надёжно работает в условиях производства, где есть пыль, влага и частые включения.

Назначение и область применения

Контактор КМИ23260 32А IP54 с индикацией Ue=400В/АС3 применяется для удалённого включения и выключения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Устройство обеспечивает защиту от перегрузок, обрыва фазы и длительных сверхтоков благодаря встроенному тепловому реле. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других промышленных системах, требующих частых пусков и надёжной защиты двигателя.

Технические характеристики

• Номинальный ток: 32 А
• Род тока: переменный (AC)
• Напряжение питания катушки: 400 В
• Число силовых полюсов: 3
• Номинальная мощность при AC-3 (400 В): 15 кВт
• Степень защиты: IP54 - устойчив к пыли и брызгам воды
• Условный ток короткого замыкания: 3 кА
• Исполнение: нереверсивное - управление только на включение/выключение
• Подключение: винтовые зажимы
• Диапазон настройки тепловой защиты: 28–36 А
• Максимальное сечение кабеля: 10 мм2
• Количество нормально открытых вспомогательных контактов: 1
• Способ монтажа: на DIN-рейку или монтажную плату
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренно холодным и влажным климатом
• Рабочий температурный диапазон: от –25 C до +50 C
• Механическая износостойкость: 10 млн циклов
• Гарантия: 3 года

Совместимость и монтаж

Контактор КМИ23260 32А IP54 с индикацией Ue=400В/АС3 монтируется на стандартную DIN-рейку типа TS35. Также допускается крепление на вертикальную поверхность с помощью винтов. Обязательно соблюдайте направление: выводы катушки должны быть направлены вверх. Разрешено отклонение от вертикали до 30° в горизонтальной плоскости. Для подключения используйте провода сечением до 10 мм2. Винтовые зажимы обеспечивают надёжный контакт даже при вибрациях. Устройство совместимо с другими элементами серии КМИ, включая реле РТИ и оболочки, но в данном варианте уже собрано в единый модуль.

Безопасность и стандарты

Контактор КМИ23260 соответствует ГОСТ Р 50030.4.1 - российскому эквиваленту международного стандарта IEC 60947-4-1. Это гарантирует соответствие требованиям безопасности, надёжности и долговечности. Защита IP54 предотвращает попадание пыли и брызг воды внутрь корпуса, что снижает риск отказа в средах с повышенной влажностью или пылью. Тепловая защита автоматически отключает двигатель при превышении допустимой нагрузки, исключая перегрев и повреждение обмоток.

Преимущества

• Цельный корпус с интегрированным тепловым реле - не требуется внешняя установка защиты
• Высокая механическая износостойкость (10 млн циклов) - подходит для частых пусков
• Защита IP54 позволяет использовать в неотапливаемых цехах, на улице под навесом, в местах с возможными брызгами
• Удобный винтовой тип подключения - не требует специнструментов
• Фиксация на DIN-рейке и возможность крепления винтами - гибкий вариант монтажа
• Широкий диапазон настройки тепловой защиты (28–36 А) - легко адаптировать под конкретный двигатель

Ограничения применения

• Не предназначена для работы при температурах ниже –25 C - возможен отказ механизма
• Запрещено монтировать в вертикальном положении с выводами катушки вниз - это нарушает работу тепловой защиты
• Не рекомендуется для постоянного пребывания под прямым дождём или в водяных струях - IP54 не обеспечивает герметичность при погружении
• Не поддерживает реверс - нельзя менять направление вращения двигателя без внешнего переключателя
• Напряжение управления - только 400 В; не совместим с сетями 220 В без преобразователя

Примеры использования

• Автоматический пуск насоса в системе водоснабжения
• Управление вентилятором в вентиляционной шахте
• Контроль работы конвейера на пищевом производстве
• Пуск компрессора в воздушной системе
• Управление станком с ЧПУ в цеху с высокой запылённостью

Практические советы

• При выборе контактора КМИ23260 32А IP54 с индикацией Ue=400В/АС3 проверьте номинальный ток двигателя - он должен находиться в диапазоне 28–36 А, чтобы тепловое реле работало эффективно.
• Обязательно закрепите устройство строго в вертикальном положении с выводами катушки вверх - иначе тепловая защита может сработать некорректно.
• Для удобства обслуживания оставьте свободный доступ к винтовым зажимам - они требуют периодической затяжки после первых нескольких включений.
• Если в помещении часто меняются температуры, убедитесь, что среда не выходит за пределы –25…+50 C - особенно зимой в неотапливаемых зонах.
• При использовании в составе системы с несколькими контакторами КМИ, убедитесь, что все устройства одного исполнения (например, все с пластиковыми оболочками) - это упрощает сервис и замену.
