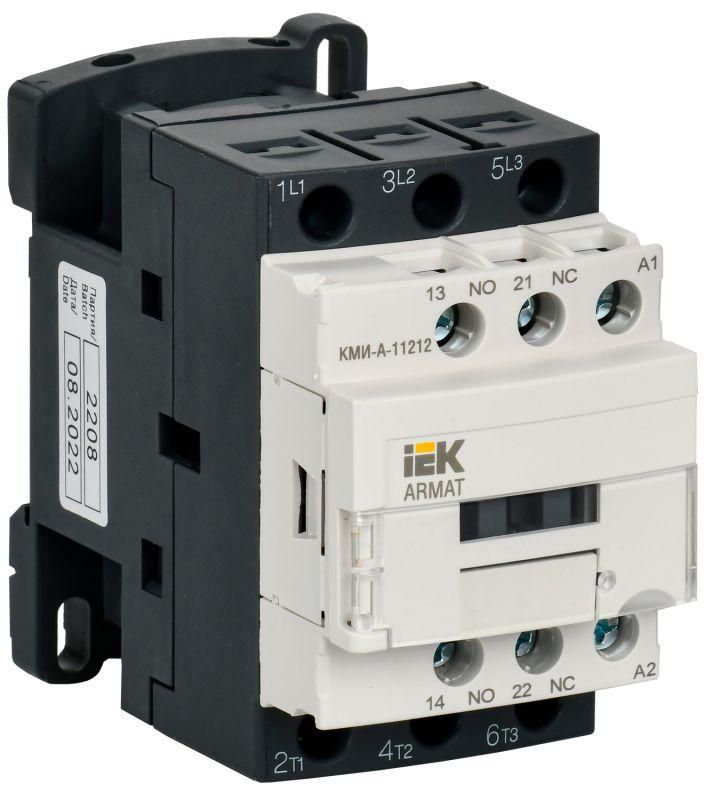

Контактор КМИ-А-11212 LC1D 12А кат. 24В AC 1НО+1НЗ AC-3 IEK AR-ACC-11-012-024-11

Контактор КМИ-А-11212 LC1D 12А 24В/АС3 с одним нормально открытым и одним нормально замкнутым контактом - устройство для удалённого включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Произведён компанией IEK, артикул ar-acc-11-012-024-11, предназначен для работы на DIN-рейке и совместим с системами автоматизации.

Назначение и область применения

Контактор КМИ-А-11212 LC1D 12А используется для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором. Подходит для частых включений и выключений - например, в системах вентиляции, насосных станциях, конвейерах, печах и автоматическом вводе резерва (АВР). Также применяется для коммутации других активных и индуктивных нагрузок: светильники, ТЭНы, компрессоры.

Технические характеристики

• Номинальный ток: 12 А - максимальный постоянный ток, который можно безопасно коммутировать при AC-3
• Напряжение питания катушки: 24 В переменного тока - управление осуществляется через слаботочную цепь
• Количество полюсов: 3 - переключает все три фазы одновременно
• Коммутируемая мощность при 400 В: 5,5 кВт - позволяет управлять двигателями этой мощности
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации, блокировок и управления схемой
• Способ монтажа: DIN-рейка и монтажная плата - гибкая установка в щитах и пультах
• Подключение силовых проводов: винтовые зажимы - надёжное соединение без необходимости специальных инструментов
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации

Совместимость и монтаж

Контактор КМИ-А-11212 LC1D 12А устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - дополнительно крепить болтами не требуется. Подключение силовых проводов выполняется через винтовые зажимы: рекомендуется использовать медные жилы сечением до 4 мм2. Управление происходит через катушку 24 В AC - подключаются два провода к клеммам A1/A2. Контакты НО и НЗ доступны для подключения цепей управления, сигналов состояния или блокировок.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие европейским и российским нормам безопасности, испытаний на износостойкость и электрическую прочность. Серия КМИ-А прошла сертификацию на соответствие требованиям к оборудованию для промышленной автоматизации.

Преимущества

• Универсальное питание катушки 24 В AC - легко интегрируется в системы с PLC, реле и контроллерами
• Чёткое разделение силовых и вспомогательных контактов - снижает риск помех и повышает надёжность управления
• Высокая механическая долговечность - обеспечивает срок службы до 15 лет даже при частых операциях включения
• Гибкий способ монтажа - можно крепить как на DIN-рейку, так и на плату, что удобно для сборки шкафов различной конфигурации

Ограничения применения

• Не предназначен для постоянной работы при токах выше 12 А - превышение вызывает перегрев и выход из строя
• Не работает с постоянным током - катушка рассчитана исключительно на 24 В переменного тока
• Не имеет защиты от перегрузки - требует внешней тепловой защиты (например, теплового реле) при управлении двигателями
• Не герметичен - не следует применять во взрывоопасных средах или местах с высокой запылённостью без дополнительной защиты

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня
• Автоматический запуск вентилятора в HVAC-системе после достижения температурного порога
• Коммутация печи в термической камере - включение через программатор или таймер
• Система АВР - переключение нагрузки с основного питания на резервное
• Станок с ЧПУ - управление двигателем главного движения через пульт управления

Практические советы

• Проверьте напряжение на катушке перед первым включением - неверное напряжение (например, 220 В вместо 24 В) сразу выведет контактор из строя
• При подключении силовых проводов затягивайте винты усилием 0,8–1,0 Нм - недостаточно плотно - плохой контакт; слишком сильно - повредите резьбу
• Для защиты двигателя обязательно используйте тепловое реле или электронный защитный модуль - сам контактор не защищает от перегрузки
• Если контактор установлен в условиях повышенной вибрации - проверьте надёжность крепления на DIN-рейке
• При замене старого контактора - сверьте количество и тип контактов (НО/НЗ): этот экземпляр имеет один из каждого типа - этого может быть недостаточно для сложных схем
