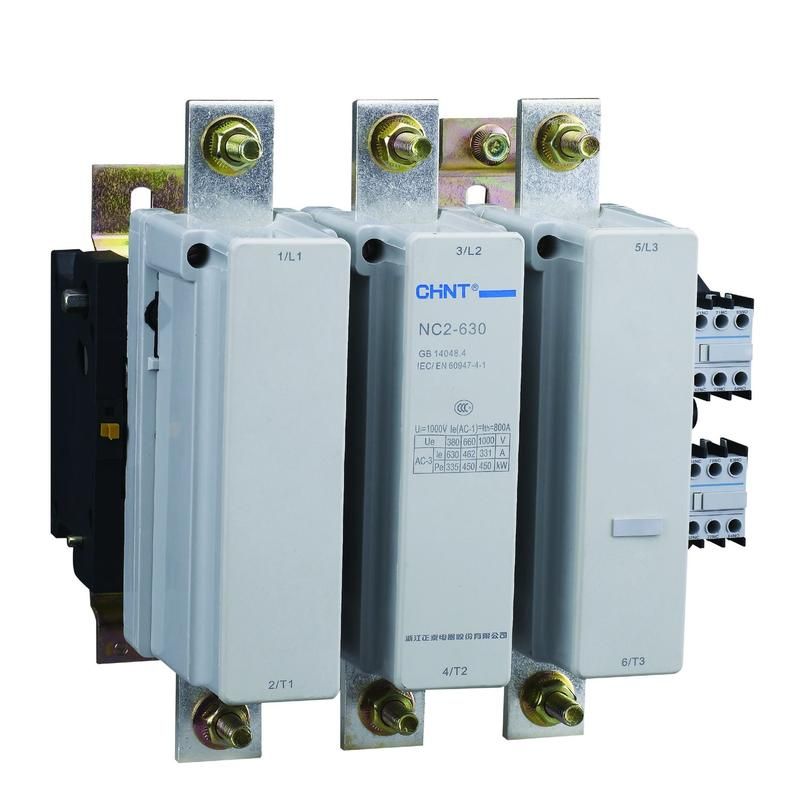

Контактор NC2-630 630A 230В/АС3 50Гц (R). | 236307 CHINT

Контактор NC2-630 630А катушка 230В AC AC-3 50Гц (R) от CHINT предназначен для частого включения и отключения трёхфазных электродвигателей и другого мощного оборудования. Этот контактор - часть надёжной серии NC2, рассчитанной на высокие нагрузки, и подходит для промышленных систем, где требуется долговечная и безопасная коммутация.

Назначение и область применения

Контактор NC2-630 630А катушка 230В AC AC-3 50Гц (R) используется для удалённого управления трёхфазными электродвигателями, насосами, компрессорами, конвейерами и другими нагрузками класса AC-3. Подходит для автоматических систем управления, станков, вентиляционных установок и энергоёмких производственных линий. Номинальный ток 630 А позволяет работать с двигателями мощностью до ~300–400 кВт в зависимости от напряжения сети.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 630 А (при AC-3)
• Напряжение питания катушки: 230 В AC, 50 Гц
• Количество главных контактов: 3 (для трёх фаз)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Конструкция: двойной разрыв цепи на каждом основном контакте
• Материал корпуса: негорючий пластик
• Основание: алюминиевый профиль для лучшего теплоотвода

Совместимость и монтаж

Контактор NC2-630 630А катушка 230В AC AC-3 50Гц (R) монтируется на DIN-рейку 35 мм. Катушка управления съёмная - её можно заменить без демонтажа всего устройства. На корпусе предусмотрены специальные гнёзда для установки дополнительных модулей: вспомогательных контактов, временной приставки, механической блокировки или сигнализатора положения. Эти элементы совместимы со всей серией NC2.

Установка допускается как в горизонтальном, так и в вертикальном положении. Шины подключаются сверху или снизу - гибкость монтажа снижает требования к пространству в щите.

Безопасность и стандарты

Контактор NC2 соответствует международным стандартам IEC/EN 60947-4-1 для контакторов и переключателей. Применяемые материалы обеспечивают самозатухание пламени (UL94 V-0). Отсутствие ионизации выхлопных газов позволяет устанавливать контактор рядом с чувствительным оборудованием без увеличения минимальных расстояний.

Преимущества

• Высокая надёжность благодаря двойному разрыву цепи - меньше износ контактов
• Съёмная катушка управления - быстрая замена при отказе без отключения всей линии
• Алюминиевое основание обеспечивает эффективный отвод тепла при длительной работе
• Поддержка модульной эволюции - можно добавить функционал после установки
• Стабильная работа при колебаниях напряжения +-10% от 230 В

Ограничения применения

• Не предназначена для работы с постоянным током - применение на DC недопустимо
• Нет встроенных вспомогательных контактов - их необходимо докупать отдельно
• Работает только при температуре окружающей среды от -5C до +40C
• Не рекомендуется для частых пусков выше 120 раз в час - возможен перегрев
• Не является взрывозащищённым - нельзя использовать во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Управление крупным асинхронным двигателем на конвейере в пищевой промышленности
• Автоматическое включение насосной группы в системе водоснабжения
• Коммутирующее устройство в системе HVAC для больших вентиляторов
• Частотный преобразователь с внешним управлением через контактор NC2-630

Практические советы

• При подборе контактора проверьте соответствие номинального тока нагрузки - 630 А - реальной мощности двигателя с учётом коэффициента запаса
• Используйте термореле или электронный защитный модуль в паре с этим контактором - он не имеет встроенной защиты от перегрузки
• Если нужен реверс - выбирайте готовую реверсивную пару (два контактора NC2 с механической блокировкой)
• При монтаже соблюдайте минимальные зазоры до проводов и металлических деталей - даже без ионизации важно сохранять изоляцию
• Замену катушки выполняйте при отключенном питании - напряжение 230 В требует соблюдения правил безопасности
