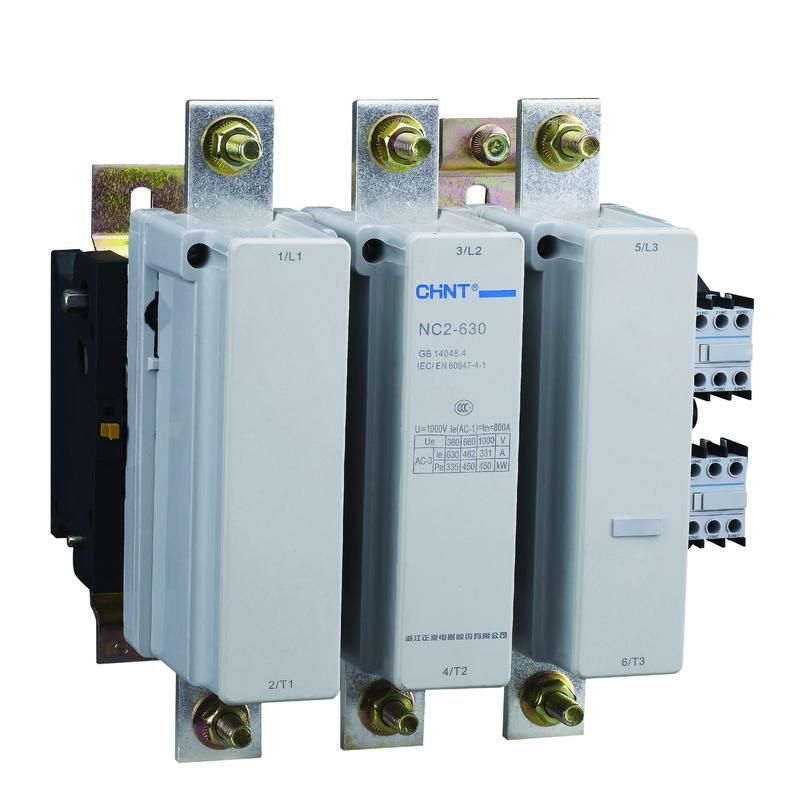

Контактор реверсивный NC2-630NS 630А кат. 230В AC AC-3 (R) CHINT 236331

Контактор реверсивный NC2-630NS 630А катушка 230В AC AC-3 50Гц (R) от CHINT предназначен для частого включения и отключения трёхфазных асинхронных двигателей с реверсом. Этот контактор обеспечивает надёжную коммутацию высоких токов, особенно в промышленных системах, где требуется переключение направления вращения двигателя.

Назначение и область применения

Контактор реверсивный NC2-630NS 630А катушка 230В AC AC-3 50Гц (R) используется для управления трёхфазными электродвигателями мощностью до 630 А при напряжении 400 В. Он применяется там, где необходимо изменить направление вращения - например, в лифтах, конвейерах, насосных станциях, металлорежущих станках и транспортерных системах. Благодаря встроенном реверсу, один прибор заменяет два обычных контактора, снижая сложность схемы и занимаемое место.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток (AC-3, 400 В): 630 А
• Напряжение питания катушки: 230 В AC, 50 Гц
• Количество главных контактов: 3 (для трёх фаз)
• Количество вспомогательных контактов: 0 (не установлены, но есть возможность монтажа)
• Тип контактора: реверсивный, заводское исполнение
• Конструкция: двойной разрыв цепи, единый блок магнитной системы с катушкой
• Материал корпуса: негорючий пластик, основание - алюминиевый профиль

Совместимость и монтаж

Контактор реверсивный NC2-630NS 630А катушка 230В AC AC-3 50Гц (R) совместим со всеми стандартными комплектующими серии NC2. На корпусе имеются специальные гнёзда для установки дополнительных модулей: вспомогательных контактов, временной приставки, механической блокировки. Катушка легко извлекается - это упрощает замену без демонтажа всего устройства. Подключение шин допускается как горизонтально, так и вертикально. Монтаж возможен на DIN-рейку или плоскую поверхность. Убедитесь, что посадочные размеры соответствуют вашей панели - контактор требует свободного места вокруг для теплоотвода.

Безопасность и стандарты

Контактор реверсивный NC2-630NS 630А катушка 230В AC AC-3 50Гц (R) соответствует международным требованиям IEC/EN 60947-4-1. Корпус изготовлен из самозатухающего материала, обеспечивающего противопожарную безопасность. Низкий уровень ионизации выхлопных газов минимизирует риск повреждения соседних элементов схемы, позволяя плотно располагать несколько контакторов друг рядом с другом.

Преимущества

• Реверсивная конструкция в одном корпусе - экономия места и проводки
• Легко заменяемая катушка - быстрый ремонт без снятия аппарата
• Двойной разрыв контактов - увеличивает срок службы и надёжность
• Поддержка внешних модулей - гибкость адаптации под задачи
• Устойчивость к нагреву благодаря алюминиевому основанию

Ограничения применения

Контактор реверсивный NC2-630NS 630А катушка 230В AC AC-3 50Гц (R) не предназначен для работы с постоянным током, частотой выше 50 Гц или напряжением катушки, отличающимся от 230 В AC. Без установки вспомогательных контактов невозможно реализовать сигнализацию состояния или автоматические блокировки - эти функции требуют дополнительных модулей. Также не рекомендуется применять в средах с повышенной запылённостью без защиты IP65 и выше - сам контактор не имеет встроенной герметичности.

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление насосом с обратным ходом в системе водоснабжения
• Станок с ЧПУ, требующий точного переключения направления вращения шпинделя
• Элеваторы и подъёмники, где важно исключить случайное включение в обратную сторону

Практические советы

• Выбирая контактор реверсивный NC2-630NS 630А катушка 230В AC AC-3 50Гц (R), проверьте соответствие напряжения катушки 230 В - использование другой величины приведёт к выходу из строя.
• Для защиты от перегрузок всегда используйте тепловое реле или автоматический выключатель с характеристикой D или C.
• Если нужна сигнализация включения - установите вспомогательные контакты через гнёзда на корпусе; они совместимы с любыми модулями серии NC2.
• Не забудьте оставить зазор 5–10 см сверху и с боков для лучшего охлаждения - особенно при работе на максимальной нагрузке.
• При монтаже на вертикальную шину убедитесь, что клеммы не находятся ниже уровня контактора - это предотвратит попадание влаги и пыли.
