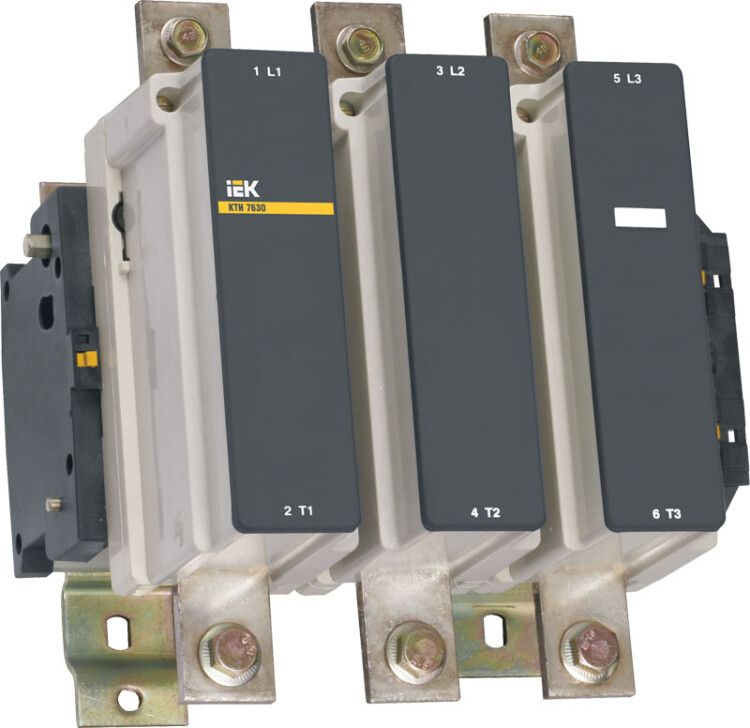

Контактор КТИ 630А катушка управления 230В АС 1НО - KKT70-630-230-10 IEK

Контактор КТИ-7630 630А 230В/АС3 1НО - это трёхполюсный электромагнитный аппарат для частого включения и отключения трёхфазных двигателей и других индуктивных нагрузок. Произведён в серии КТИ компанией IEK, артикул kkt70-630-230-10. Подходит для промышленной автоматизации, где важна надёжность и долгий срок службы.

Назначение и область применения

Контактор КТИ-7630 630А 230В/АС3 1НО предназначен для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он обеспечивает безопасный пуск, остановку и защиту от перегрузок в составе автоматических схем. Также применяется для коммутации осветительных и нагревательных нагрузок, вентиляторов, насосов, печей, кран-балок и систем АВР.

Технические характеристики

• Номинальный ток: 630 А - способен выдерживать высокие токи при запуске двигателей
• Напряжение питания катушки: 230 В переменного тока - совместим с распространёнными сетями управления
• Число силовых полюсов: 3 - управление трёхфазной сетью
• Количество нормально замкнутых контактов: 1 - используется для сигнализации или блокировок
• Номинальная мощность двигателя: 315 кВт - рассчитан на крупные промышленные агрегаты
• Мощность потребления катушки: 20 Вт - низкий расход энергии при удержании
• Способ монтажа: монтажная плата - фиксируется на DIN-рейке или специальной платформе
• Подключение силовой цепи: болтовое - надёжное соединение с шинами или кабелями
• Подключение вспомогательной цепи: винтовое - удобно для подключения проводов малого сечения
• Степень защиты: IP00 - нет внешней защиты, требует установки в закрытом корпусе
• Климатическое исполнение: УХЛ3 - работает при температурах от -45 C до +55 C, подходит для холодных и жарких помещений
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор КТИ-7630 630А 230В/АС3 1НО монтируется на монтажную плиту или DIN-рейку. Для подключения силовых кабелей используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Вспомогательные цепи подключаются через винтовые клеммы - рекомендуется использовать провода сечением до 2,5 мм2. Обязательно проверьте соответствие посадочных габаритов перед установкой. Не допускается монтаж в условиях открытой влаги или пыли из-за отсутствия защиты IP00.

Безопасность и стандарты

Контактор КТИ-7630 630А 230В/АС3 1НО соответствует ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Сертифицирован по РОСС CN.ME86.B00150. Соответствует требованиям безопасности для промышленного оборудования. Работает в рамках класса IEC 60947-4-1, что гарантирует точность коммутационной износостойкости и термическую устойчивость.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения даже при больших пусковых токах
• Низкое энергопотребление катушки - экономичен при длительном удержании
• Широкий диапазон температур - надёжно работает в суровых климатических условиях
• Долгий срок службы - снижает затраты на обслуживание и замену
• Совместимость с типовыми решениями IEK - легко интегрируется в существующие системы управления

Ограничения применения

• Не имеет защиты от пыли и воды (IP00) - обязательно требуется установка в защищённом щите
• Нереверсивное исполнение - нельзя применять для устройств, требующих изменения направления вращения
• Не предназначен для работы с постоянным током - только переменный ток AC3
• Требует правильного подбора теплового реле и предохранителей - сам по себе не обеспечивает перегрузочную защиту
• Запрещено использование вне указанного диапазона температур (-45…+55 C)

Примеры использования

• Управление насосами в системах водоснабжения и канализации
• Пуск вентиляторов в промышленных HVAC-системах
• Коммутация нагревательных элементов в печах и сушильных камерах
• Автоматический ввод резерва (АВР) в критически важных объектах
• Управление кран-балками и конвейерами на заводах

Практические советы

• При монтаже используйте только качественные болты и затягивайте с усилием, соответствующим техническому паспорту - слабый контакт вызывает перегрев
• Обеспечьте достаточное охлаждение вокруг контактора - особенно при работе на максимальной нагрузке
• Для защиты от скачков напряжения и помех подключите RC-цепочку или варистор параллельно катушке
• Проверяйте состояние контактов каждые 6–12 месяцев - при появлении подгораний заменяйте или зачищайте
• Выбирайте подходящую модель с реверсом, если ваша система требует смены направления вращения - этот контактор не подходит
• Убедитесь, что сечение кабелей соответствует току 630 А - недостаточно сечение приведёт к аварии
