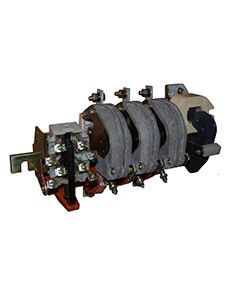

Контактор электромагнитный КТ-6053Б У3, 630А, 380В, 3з+3р, 3 полюса - ET521883 Электротехник

Контактор электромагнитный КТ-6053Б У3 от бренда Электротехник - устройство для удалённого включения и отключения трёхфазных нагрузок до 630 А, предназначенное для работы в промышленных системах с напряжением 380 В. Артикул et521883 соответствует модели с шестью вспомогательными контактами: тремя нормально-открытыми и тремя нормально-закрытыми.

Назначение и область применения

Контактор электромагнитный КТ-6053Б У3 используется для автоматического управления мощными электродвигателями, нагревательными элементами, конвейерами и другим оборудованием, требующим частого включения/выключения. Подходит для установки в распределительных щитах, на станках, в системах вентиляции и насосных станциях. Применяется там, где требуется надёжное коммутирование токов до 630 А при переменном напряжении 380 В.

Технические характеристики

• Номинальный рабочий ток: 630 А
• Напряжение питания цепи управления: 380 В переменного тока (AC)
• Количество силовых полюсов: 3
• Количество вспомогательных контактов: 3 нормально-открытых (НО) + 3 нормально-закрытых (НЗ)
• Номинальная коммутируемая мощность: 252 кВт
• Род тока: переменный, 50 Гц
• Исполнение: нереверсивное - управление только одним направлением
• Климатическое исполнение: У3 - работает при температуре от −40 C до +40 C, умеренный климат, средняя влажность
• Степень защиты: IP00 - нет защиты от внешних воздействий, корпус полностью открытый
• Тип подключения: болтовое - провода фиксируются гайками на клеммах
• Способ монтажа: на монтажную плату - крепится через отверстия в основании

Совместимость и монтаж

Контактор электромагнитный КТ-6053Б У3 монтируется на металлическую монтажную плиту или раму с помощью четырёх крепёжных отверстий. Для подключения силовой цепи используются три верхние и три нижние клеммы - все болтовые. Цепь управления подключается к двум клеммам A1–A2, расположенным на передней панели. Обязательно соблюдать момент затяжки болтов - перетягивание повредит клеммы, недотягивание вызовет нагрев и окисление контактов. Монтажная плата должна быть жестко закреплена, чтобы исключить вибрацию во время работы.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Отсутствие степени защиты IP00 означает, что устройство нельзя использовать в условиях запыления, повышенной влажности или доступа посторонних лиц. Все операции с контактами должны выполняться при отключенном питании. Работа в зонах с риском поражения током допускается только при наличии защитных кожухов и блокировок.

Преимущества

• Высокая износостойкость - рассчитан на десятки тысяч циклов включения/отключения
• Надёжная механическая конструкция - проверена годами эксплуатации в промышленности
• Широкий диапазон коммутируемых токов - позволяет заменять более слабые контакторы без изменения схемы
• Наличие шести вспомогательных контактов - обеспечивает гибкость в реализации логических схем управления
• Совместимость с большинством стандартных реле времени и термореле

Ограничения применения

• Не применяется в помещениях с пылью, влагой, химически активной средой - степень защиты IP00 не защищает от внешних факторов
• Не подходит для реверсивных схем - отсутствуют блокировки против одновременного включения двух контакторов
• Требует обязательной установки в закрытом щите - открытый корпус опасен при работе под напряжением
• Не рекомендован для частого пуска двигателей с высоким моментом - возможна быстрая эрозия контактов
• Не совместим с постоянным током - только переменный ток 50 Гц

Примеры использования

• Управление крупным асинхронным двигателем 300–400 кВт на конвейере
• Включение группы тепловых пушек в производственном цеху
• Автоматический пуск насосной станции по сигналу от датчика уровня
• Комбинированная схема с реле времени - включение оборудования по графику
• Цепь управления с сигнализацией состояния (через НЗ-контакты - «устройство выключено»)

Практические советы

• Выбирая контактор, убедитесь, что ваша нагрузка не превышает 252 кВт - превышение снижает срок службы
• При использовании в схемах с частыми пусками (более 10 раз в час) рекомендуется параллельно установить RC-демпфер для гашения дуги
• Проверьте посадочные отверстия на монтажной плате - они должны точно совпадать с габаритами КТ-6053Б У3
• Подключайте медные провода сечением не менее 120 мм2 к силовым клеммам - меньшее сечение вызовет перегрев
• Обязательно используйте предохранители или автоматические выключатели перед контактором - он не имеет внутренней защиты от КЗ
• При длительной эксплуатации периодически осматривайте контакты - наличие следов подгорания требует замены или зачистки
