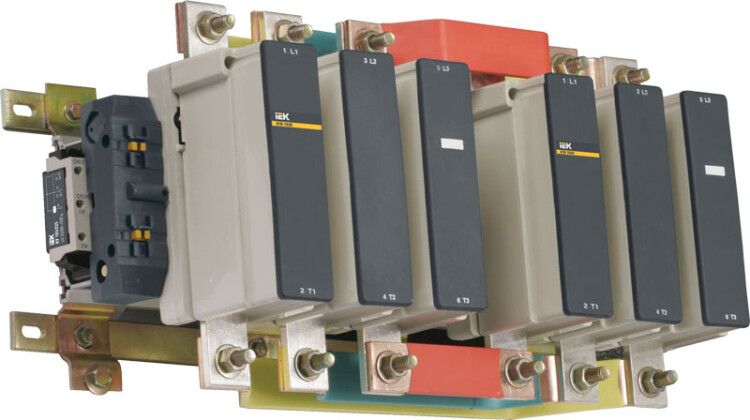

Пускатель магнитный 630А реверсивный катушка 400В AC 2НО КТИ - KKT73-630-400-10 IEK КТИ-76303

Контактор реверсивный 630А 400В/АС3 - это устройство для переключения направления вращения трёхфазных электродвигателей, предназначенное для надёжной работы в промышленных системах управления. Модель из серии КТИ от IEK (ИЭК) с артикулом kkt73-630-400-10 обеспечивает управление двигателями мощностью до 252 кВт при напряжении 400 В переменного тока.

Назначение и область применения

Контактор реверсивный 630А 400В/АС3 используется для пуска, остановки и изменения направления вращения трёхфазных асинхронных двигателей с короткозамкнутым ротором. Подходит для схем, где требуется реверс - например, в кран-балках, конвейерах, насосах, вентиляторах и системах автоматического ввода резерва (АВР). Также может применяться для коммутации осветительных и нагревательных нагрузок, если они имеют индуктивный характер.

Технические характеристики

• Номинальный ток: 630 А - способен выдерживать высокие нагрузки при работе с крупными двигателями;
• Номинальное напряжение цепи управления: 400 В AC - питание катушки происходит от сети 400 В, что исключает необходимость в дополнительных трансформаторах в большинстве промышленных систем;
• Число силовых полюсов: 3 - полностью совместим с трёхфазными сетями;
• Номинальная мощность двигателя: 252 кВт - оптимально для промышленных агрегатов средней и большой мощности;
• Тип подключения вспомогательных цепей: винтовое - позволяет надёжно закрепить провода без специальных инструментов;
• Количество нормально открытых (НО) вспомогательных контактов: 2 - используются для сигнализации, блокировок и управления внешними цепями;
• Мощность потребления катушки: 20 Вт - низкий расход энергии при удержании;
• Срок службы: 10 лет - рассчитан на длительную работу в условиях постоянных включений;
• Степень защиты: IP00 - контакт не имеет корпусной защиты, требует установки в защищённом шкафу;
• Климатическое исполнение: УХЛ3 - работает при температурах от –45 C до +55 C, подходит для холодных и жарких помещений, включая неотапливаемые зоны;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или плату внутри распределительного щита;
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009) - гарантирует соответствие международным требованиям к безопасности и надёжности.

Совместимость и монтаж

Контактор реверсивный 630А 400В/АС3 совместим с другими компонентами серии КТИ и легко интегрируется в существующие системы управления. Для правильной сборки реверсивной схемы необходимо использовать два таких контактора - один для прямого, второй для обратного направления - с механической и электрической блокировкой, чтобы предотвратить одновременное включение. Монтаж осуществляется на DIN-рейку или специальную плату; клеммы винтового типа позволяют подключать медные провода сечением до 50 мм2. Обязательно соблюдайте рекомендованное усилие затяжки - переусиливать нельзя, чтобы не повредить клеммы.

Безопасность и стандарты

Контактор реверсивный 630А 400В/АС3 сертифицирован по ГОСТ Р 50030.4.1 и имеет официальный сертификат соответствия РОСС CN.ME86.B00150. Произведён в соответствии с требованиями МЭК 60947-4-1, что гарантирует безопасность при эксплуатации в промышленных условиях. Однако из-за степени защиты IP00 использование вне электрического шкафа запрещено - риск поражения током и попадания сторонних предметов в контакты крайне высок.

Преимущества

• Высокая коммутационная способность - надёжно работает даже при частых включениях и реверсах;
• Низкое энергопотребление катушки - экономичен в эксплуатации;
• Широкий диапазон рабочих температур - подходит для суровых условий, включая зимние площадки и тепловые цеха;
• Подтверждённая долговечность - срок службы 10 лет при регулярной эксплуатации снижает затраты на замену;
• Совместимость с российскими и европейскими стандартами - упрощает обслуживание и замену в будущем.

Ограничения применения

• Не допускается установка в открытом виде - IP00 не защищает от пыли, влаги и случайного прикосновения;
• Не предназначен для работы с постоянным током - только переменный ток (AC);
• Требуется обязательное использование двух контакторов для реализации реверса - один экземпляр не обеспечит функциональность;
• Не рекомендуется для частых пусков более 120 раз в час - превышение может снизить срок службы;
• Не подходит для взрывоопасных зон - отсутствует взрывозащита и повышенная степень герметизации.

Примеры использования

• Кран-балка - изменение направления движения грузовой тележки;
• Циркуляционный насос - реверс для продувки трубопровода;
• Конвейерная лента - остановка и движение в противоположную сторону для устранения jams;
• Система АВР - переключение между основным и резервным источником питания с возможностью реверса нагрузки;
• Вентиляция в цеху - смена режима подачи воздуха (вытяжка / приток).

Практические советы

• Обязательно используйте блокировки (механические и электрические) при установке пары контакторов - это предотвратит короткое замыкание;
• Проверьте посадочные размеры перед монтажом - хотя форм-фактор стандартизирован, убедитесь, что он совпадает с вашим шкафом;
• При подключении вспомогательных контактов используйте цветную маркировку - это ускорит диагностику;
• Для увеличения срока службы избегайте частых включений при максимальной нагрузке - лучше использовать пускатели с мягким пуском;
• При хранении и транспортировке сохраняйте оригинальную упаковку - контактные поверхности чувствительны к окислению и загрязнению.
