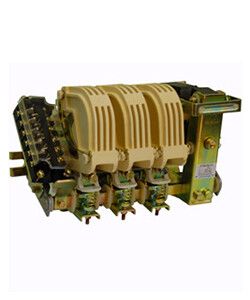

Контактор КТ-5053Б 630А кат. 380В AC (аналог КТ-6053) Электротехник ET018923

Контактор электромагнитный КТ-5053Б У3 630А 380В 3з+3р 3 полюса - это устройство для автоматического включения и отключения мощных нагрузок в сетях переменного тока. Произведённый компанией Электротехник, этот контактор рассчитан на работу с током до 630 А и подходит для промышленной автоматизации, где требуется надёжное управление оборудованием.

Назначение и область применения

Контактор электромагнитный КТ-5053Б У3 630А 380В 3з+3р 3 полюса предназначен для коммутации трёхфазных электродвигателей, нагревательных элементов и других потребителей электроэнергии с номинальным напряжением до 660 В и частотой 50 Гц. Он используется в системах автоматического управления, например, на конвейерах, насосных станциях, компрессорах и вентиляционных установках. Подходит для работы в составе пускателей, щитов управления и распределительных устройств.

Технические характеристики

• Номинальный рабочий ток: 630 А - способен выдерживать длительную нагрузку без перегрева;
• Напряжение питания цепи управления: 380 В - требует именно такого напряжения для срабатывания катушки;
• Количество полюсов: 3 - коммутирует все три фазы одновременно;
• Род тока: переменный (AC) - работает только в сетях с частотой 50 Гц;
• Коммутируемая мощность: 252 кВт - максимальная активная мощность, которую можно безопасно отключить;
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя; для реверса нужен второй контактор;
• Климатическое исполнение: У3 - рассчитан на умеренный климат, температурный диапазон от −40 C до +40 C;
• Тип подключения: болтовое - провода крепятся гайками на клеммах;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жесткую поверхность через отверстия;
• Степень защиты: IP00 - нет защиты от пыли и воды, корпус полностью открытый.

Совместимость и монтаж

Контактор электромагнитный КТ-5053Б У3 630А 380В 3з+3р 3 полюса совместим с контактными блоками серии КТ-50, которые можно дополнительно установить для сигнализации состояния (например, замыкание/размыкание вспомогательных контактов). Для монтажа используйте металлическую платформу или DIN-рейку с достаточной жёсткостью. Болтовые зажимы требуют затяжки моментом 10–12 Нм - переусердствовать нельзя, чтобы не повредить клеммы. Обязательно проверьте соответствие сечения проводов: для 630 А рекомендовано сечение не менее 150–185 мм2 медного провода.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2012 (IEC 60947-4-1) для аппаратов низковольтного управления. Однако из-за степени защиты IP00 он не допускается к установке в сырых, запылённых или взрывоопасных средах. Все операции с подключением должны выполняться при отключенном питании. Работа с током выше 630 А недопустима - возможен сваривание контактов и выход из строя.

Преимущества

• Высокая коммутационная способность - надёжно отключает даже крупные электродвигатели;
• Простая конструкция - мало подвижных деталей, что снижает вероятность отказа;
• Широко распространённая серия КТ-50 - легко найти запчасти и аналогичные устройства;
• Подходящая для промышленных условий теплостойкость - не теряет работоспособность при колебаниях температуры в пределах У3.

Ограничения применения

• Не применяется во влажных помещениях, на улице или в местах с высокой запылённостью - IP00 не обеспечивает никакой защиты;
• Не подходит для частых включений более 600 раз в час - риск перегрева катушки и износа контактов;
• Требует внешней защиты: обязательно использовать в сочетании с автоматическим выключателем и тепловым реле;
• Не реверсивный - для изменения направления вращения необходимо применять два контактора с блокировкой.

Примеры использования

• Запуск и остановка асинхронного двигателя 250 кВт на конвейере в пищевой промышленности;
• Управление группой электрокалориферов в системе вентиляции;
• Автоматическое включение насосов в системе водоснабжения по сигналу от датчиков уровня;
• Частичная замена старого контактора в существующих щитах, где уже установлены другие элементы серии КТ-50.

Практические советы

• Перед установкой проверьте, что напряжение управления действительно составляет 380 В - при меньшем значении контактор не сработает, при большем - перегорит катушка;
• Обеспечьте свободный доступ к клеммам для периодической проверки затяжки болтов - со временем они могут ослабнуть;
• Устанавливайте контактор в закрытый шкаф с принудительной вентиляцией, особенно при работе в режиме повышенной нагрузки;
• При использовании в паре с другим контактором (например, для реверса) обязательна механическая или электрическая блокировка, чтобы исключить одновременное включение обоих;
• Контактор КТ-5053Б У3 630А 380В 3з+3р 3 полюса - не для бытового применения. Его цена и сложность оправданы только в промышленных условиях.
