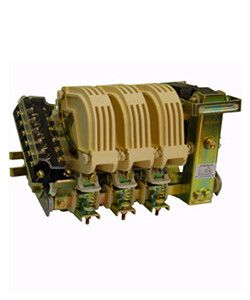

Контактор КТ-5053Б 630А кат. 220В (аналог КТ-6053) Электротехник ET018922

Контактор электромагнитный КТ-5053Б У3 630А 220В 3з+3р 3 полюса (ЭТ) от Электротехник предназначен для автоматического включения и отключения мощных электроприёмников в сетях переменного тока. Этот контактор используется в промышленной автоматике, где требуется надёжное управление нагрузками до 630 А.

Назначение и область применения

Контактор электромагнитный КТ-5053Б У3 630А 220В 3з+3р 3 полюса (ЭТ) применяется для коммутации трёхфазных двигателей, нагревательных элементов, конвейеров, насосов и других устройств с высокой потребляемой мощностью. Он работает в системах управления, где необходимо дистанционное включение/выключение нагрузки через слабые управляющие сигналы 220 В. Подходит для установки в распределительных щитах, на станциях управления и в производственных линиях.

Технические характеристики

• Номинальный рабочий ток: 630 А - способен выдерживать длительную нагрузку до этой величины без перегрева.
• Напряжение питания цепи управления: 220 В - требует подачи именно этого напряжения на катушку для срабатывания.
• Количество полюсов: 3 - коммутирует все три фазы одновременно, обеспечивает полное отключение нагрузки.
• Род тока: Переменный (AC) - работает только в сетях с частотой 50 Гц.
• Коммутируемая мощность: 252 кВт - максимальная активная мощность, которую можно безопасно отключить при напряжении 380 В.
• Исполнение: Нереверсивное - не позволяет менять направление вращения двигателя; нужна внешняя схема для реверса.
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях умеренного климата с повышенной влажностью.
• Тип подключения: Болтовое - провода к контактам подсоединяются гайками и болтами, что обеспечивает прочное соединение.
• Способ монтажа: Монтажная плата - устанавливается на специальную платформу или DIN-рейку с креплениями, не имеет собственной корпусной основы.
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых шкафов или корпусов.

Совместимость и монтаж

Контактор электромагнитный КТ-5053Б У3 630А 220В 3з+3р 3 полюса (ЭТ) совместим с любыми устройствами управления, выдающими сигнал 220 В AC на катушку. Для монтажа необходима жесткая металлическая плита или DIN-рейка с подходящими крепёжными отверстиями. Все силовые клеммы доступны снизу и сбоку - удобно подключать медные многожильные или одножильные провода сечением до 120 мм2. Обязательно затягивайте болты усилием, указанным в документации, чтобы избежать перегрева контактов.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Отсутствие степени защиты IP00 означает, что использование вне защищённого корпуса запрещено - риск поражения током и замыкания на токоведущих частях. Работа возможна только в помещениях с контролируемой средой и доступом только для обслуживающего персонала.

Преимущества

• Высокая коммутационная способность - надёжно отключает токи до 630 А даже при частых циклах включения.
• Простая конструкция - минимум деталей снижает вероятность отказа и упрощает обслуживание.
• Подходящая для промышленных условий - климатическое исполнение У3 гарантирует работоспособность в большинстве российских регионов.
• Широко распространённая серия КТ-50 - легко найти аналоги и запчасти.

Ограничения применения

• Не допускается установка на открытом воздухе - степень защиты IP00 исключает воздействие влаги, пыли и осадков.
• Не подходит для реверсивных схем - для изменения направления вращения двигателя требуется два контактора или специальный реверсивный модуль.
• Требуется принудительное охлаждение при работе на пределе - при постоянной нагрузке 630 А рекомендуется вентиляция вокруг устройства.
• Не использовать в взрывоопасных зонах - отсутствует взрывозащита и герметизация.

Примеры использования

• Управление крупным асинхронным двигателем 250 кВт на конвейере в пищевой промышленности.
• Включение группы тепловых пушек в логистическом центре.
• Автоматический запуск насосной станции в системе водоснабжения.
• Коммутация печей сопротивления в термических установках.

Практические советы

• Выбирайте контактор с запасом по току - если ваша нагрузка близка к 630 А, лучше взять модель на 800 А, чтобы продлить срок службы.
• Обязательно используйте дополнительные защитные устройства: автоматические выключатели и тепловые реле перед контактором.
• Проверьте соответствие сечения проводов и момента затяжки болтов - плохой контакт вызывает нагрев и выход из строя.
• При замене старого контактора проверьте тип крепления - КТ-5053Б У3 630А 220В 3з+3р 3 полюса (ЭТ) требует монтажной платы, а не классической DIN-рейки без адаптера.
• Записывайте количество операций - этот контактор рассчитан на десятки тысяч циклов, но при частом включении (более 10 раз в час) срок службы сокращается.
