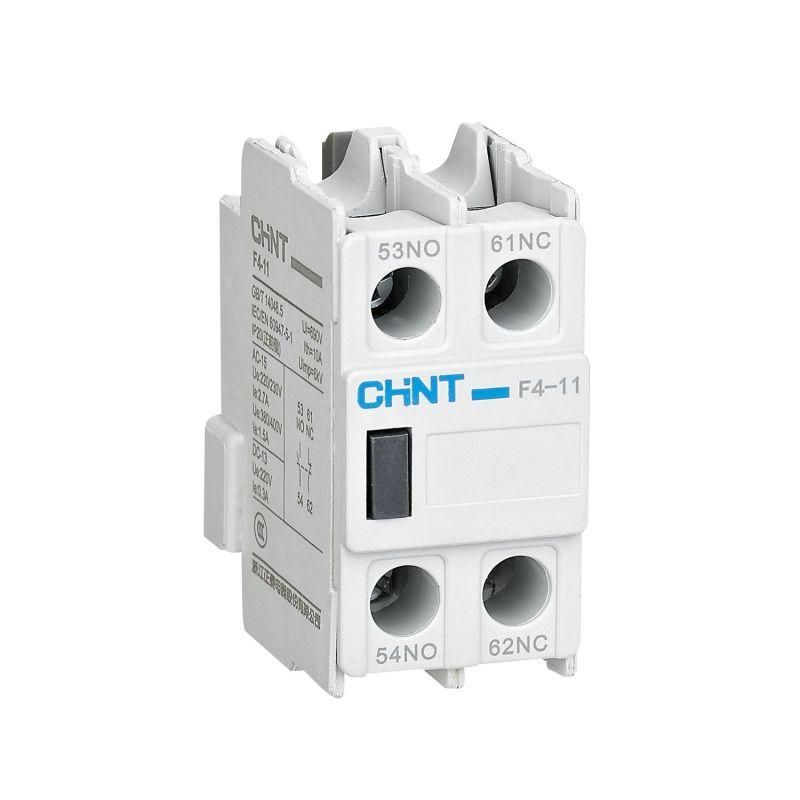

Приставка доп.контакты F4-11 к контактору NC1, NC2, NC8 (R) | 439516 CHINT

Приставка дополнительных контактов F4-11 к контактору NC1, NC2, NC8 (R) от CHINT расширяет функциональность основного контактора за счёт добавления одного нормально замкнутого и одного нормально разомкнутого контакта. Устройство предназначено для использования в цепях управления и сигнализации, где требуется передача состояния контактора - например, для индикации включения или блокировки других устройств.

Назначение и область применения

Приставка F4-11 к контактору NC1, NC2, NC8 (R) используется для добавления вспомогательных контактов в системы автоматизации, когда штатных контактов контактора недостаточно. Она позволяет передавать сигналы в управляющие цепи - например, для включения индикаторной лампы, запуска реле или блокирования другого оборудования. Подходит для применений на станках, конвейерах, системах вентиляции и других устройствах с контактными элементами управления.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально разомкнутых (НО) контактов: 1
• Количество переключающих контактов: 0
• Способ монтажа: фронтальная установка - монтируется прямо на лицевую сторону контактора

Совместимость и монтаж

Приставка F4-11 к контактору NC1, NC2, NC8 (R) совместима только с контактными моделями CHINT из серий NC1, NC2 и NC8. Монтаж выполняется фронтальным способом: приставка плотно защёлкивается на переднюю панель контактора без инструментов. Для надёжной работы необходимо, чтобы корпус контактора был полностью закрыт и не имел повреждений зажимов крепления. После установки проверьте механическую связь между контактом контактора и приставкой - перемещение рычага должно вызывать одновременное переключение всех контактов.

Преимущества

• Увеличивает количество доступных контактов без замены всего контактора
• Монтаж без сверления и проводки - экономит время при сборке
• Интегрированная конструкция исключает лишние соединения и снижает риск отказа
• Работает в той же среде, что и базовый контактор - температурный режим, степень защиты и срок службы соответствуют оригинальному оборудованию

Ограничения применения

• Не поддерживает коммутацию силовых цепей - только вспомогательные цепи с малым током (до 5 А, согласно стандарту контакторов NC)
• Не совместима с другими сериями контакторов, даже от CHINT - например, с NC3 или NC10
• Не предназначен для установки в условиях повышенной вибрации без дополнительной фиксации корпуса
• Не имеет собственной защиты IP - зависит от степени защиты самого контактора

Примеры использования

• Подключение индикатора “Работает” на пульте управления через НО-контакт
• Блокировка старта второго двигателя до завершения работы первого - через НЗ-контакт
• Передача сигнала “Контактор включен” в PLC или релейную схему
• Автоматическое отключение светового оповещения после остановки машины

Практические советы

• Перед установкой убедитесь, что контактор выключен и отключён от сети
• Проверьте, что приставка F4-11 к контактору NC1, NC2, NC8 (R) легко защёлкивается - если есть усилие или щели, возможно, несовместимость или дефект
• При использовании в цепях с частыми включениями/выключениями регулярно осматривайте контакты на окисление
• Артикул 439516 - единственный номер для заказа этой модели; другие аналогичные приставки от CHINT имеют другой форм-фактор
