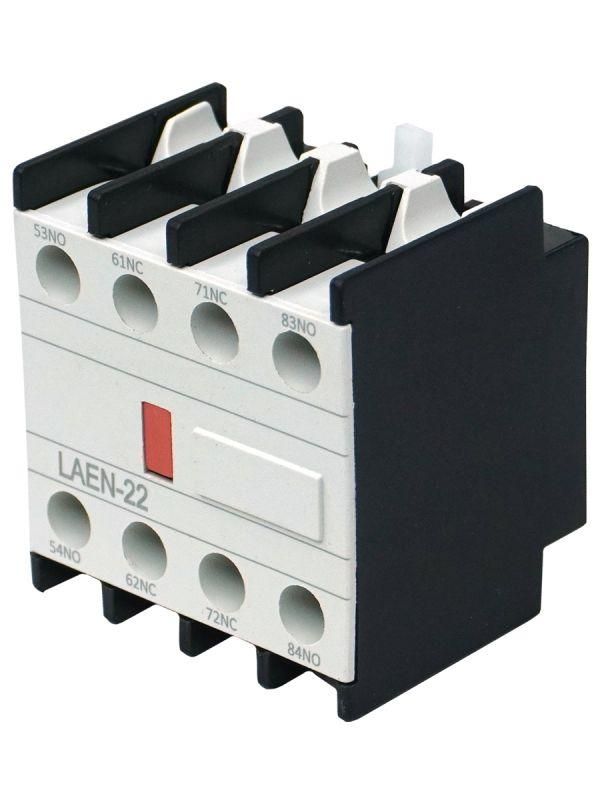

Блок вспомогательных контактов LAEN22 2НО+2НЗ Электротехник ET014393

Блок вспомогательных контактов Электротехник ET014393 предназначен для передачи сигнала состояния коммутационного аппарата - например, контактора или автоматического выключателя - в цепи управления, сигнализации или защиты. Этот модуль устанавливается на устройство и расширяет его функциональность за счёт четырёх изолированных контактных групп.

Назначение и область применения

Блок вспомогательных контактов Электротехник ET014393 используется для передачи информации о положении основного коммутатора: включен/выключен, замкнут/разомкнут. Он не управляет силовой нагрузкой, а лишь формирует сигналы для других элементов системы - кнопочных постов, реле времени, PLC, световых индикаторов или систем контроля.

Подходит для установки на контакторы, магнитные пускатели, автоматические выключатели с соответствующими креплениями. Часто применяется в системах автоматизации: на конвейерах, насосных станциях, вентиляционных установках, панелях управления.

Технические характеристики

• Количество контактов: 4 (2 нормально открытых + 2 нормально закрытых)
• Тип контактов: механически связанные с главным контактом устройства, на котором установлен
• Максимальный ток: до 5 А (при напряжении до 250 В переменного тока)
• Рабочее напряжение: до 250 В AC / 250 В DC
• Конструктивное исполнение: модульный, для крепления на DIN-рейку или непосредственно на корпус коммутационного аппарата
• Материал контактов: серебросодержащие сплавы, обеспечивающие надёжную коммутацию слаботочных цепей

Совместимость и монтаж

Блок вспомогательных контактов Электротехник ET014393 совместим с большинством контакторов и пускателей, имеющими стандартизированное крепление типа “фланец” или “замок”. Установка осуществляется путём защёлкивания на специальном штыре или направляющей на боковой поверхности основного устройства. Перед монтажом проверьте соответствие габаритов и расположения крепёжных точек - не все модели поддерживают этот тип модулей.

При подключении проводов используйте жилы сечением до 1,5 мм2. Клеммы рассчитаны на винтовой зажим - затягивайте осторожно, чтобы не повредить пластиковую оболочку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.4.1 - стандартам для вспомогательных контактов в низковольтной аппаратуре. Напряжение и ток, указанные в характеристиках, не должны превышаться - перегрузка вызывает сваривание контактов и выход из строя.

Преимущества

• Чёткая раздельная группа контактов: два NO и два NC позволяют одновременно использовать как замыкающую, так и размыкающую логику в одной схеме
• Устойчивость к вибрациям - конструкция обеспечивает надёжный контакт даже в условиях работы оборудования с частыми включениями
• Простота замены: при необходимости можно демонтировать и заменить блок без отключения всей линии
• Высокая долговечность: механический ресурс более 1 млн операций при номинальной нагрузке

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 5 А исключает использование в цепях двигателей выше 1,5 кВт
• Не работает автономно - требует установки на совместимый аппарат (например, контактор с фланцем)
• Не имеет защиты от внешних воздействий - IP-класс не указан, поэтому не рекомендуется применять во влажных, запылённых или взрывоопасных средах без дополнительного кожуха
• Не поддерживает высокочастотные импульсы - не годится для быстродействующих схем с частотой переключений выше 10 Гц

Примеры использования

• На контакторе пускателя двигателя: один NO-контакт включает индикатор «работает», второй - подаёт сигнал в PLC; один NC-контакт разрывает цепь стартера при аварийной остановке, второй - активирует зуммер при отключении питания
• В системе безопасности лифта: блок сообщает контроллеру, что двери полностью закрыты (NO) и что тормоз включён (NC)
• В панели управления станком: сигнал от одного из контактов позволяет заблокировать доступ к рабочей зоне пока машина в работе

Практические советы

• Перед установкой убедитесь, что основной аппарат находится в состоянии «выключено» - это предотвратит случайное срабатывание при подключении
• Проверьте посадочные размеры на вашем контакторе - некоторые модели имеют изменённую форму крепления, и ET014393 может не подойти
• При использовании в цепях с индуктивными нагрузками (реле, катушки) добавьте дугогашение (диод или RC-цепь) для продления срока службы контактов
• Обязательно маркируйте провода, идущие к каждому контакту - особенно важно при наличии двух NO и двух NC, чтобы избежать путаницы в схеме
• Замените блок при появлении следов нагара на контактах или при увеличенном сопротивлении - даже малые потери в соединении могут нарушить работу чувствительной электроники
