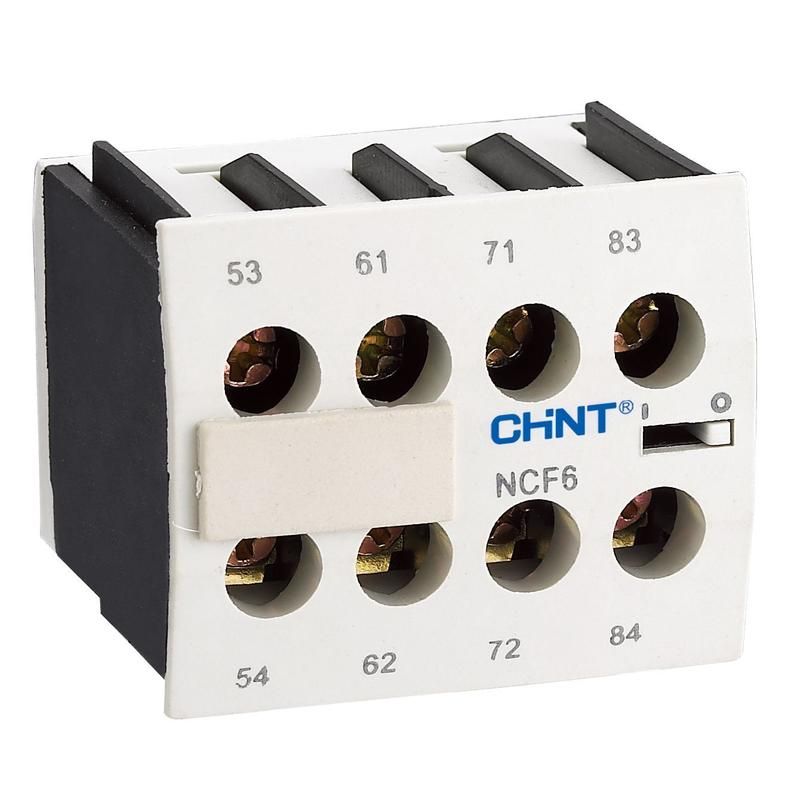

Приставка дополнительных контактов NCF6-22 для контактора NC6 CHINT 261007

Приставка дополнительных контактов NCF6-22 к контактору NC6 (R) от бренда CHINT предназначена для расширения функционала контакторов серии NC6 за счёт добавления двух нормально замкнутых и двух нормально разомкнутых контактов. Артикул 261007 позволяет легко интегрировать её в существующие цепи управления, особенно там, где требуется дополнительная логика или сигнализация.

Назначение и область применения

Приставка NCF6-22 используется для увеличения числа вспомогательных контактов в системах автоматизации, когда основной контактор NC6 (R) не имеет достаточного количества свободных контактов. Она применяется в цепях управления, например, для передачи сигналов состояния (включено/выключено) на пульты, PLC, индикаторы или другие устройства контроля. Подходит для оборудования на заводах, в системах вентиляции, насосных станциях и на конвейерах.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально разомкнутых (НО) контактов: 2
• Номинальный рабочий ток при AC-15, 230 В: 10 А
• Способ монтажа: фронтальная установка - крепится прямо на лицевую сторону контактора NC6 (R)
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для медных проводов
• Количество переключающих контактов: 0 - значит, все контакты являются вспомогательными, не рассчитаны на коммутацию силовой нагрузки

Совместимость и монтаж

Приставка NCF6-22 совместима исключительно с контакторами серии NC6 (R) от CHINT. Устанавливается на фронтальной поверхности контактора - не требует демонтажа корпуса. Монтировать можно только после полного отключения питания. Соединение осуществляется через винтовые клеммы: затягивайте провода до упора, избегайте перетяга. Диаметр жилы рекомендуется 0,5–2,5 мм2. Не используйте с другими сериями контакторов - механическая посадка и расположение штифтов отличаются.

Безопасность и стандарты

Изделие соответствует международным требованиям к вспомогательным контактам для устройств управления. Хотя явных указаний на стандарты в данных нет, конструкция выполнена в соответствии с практикой CHINT для работы в промышленных условиях. Применяйте в рамках допустимой мощности - максимальный ток 10 А при 230 В переменного тока (AC-15) предназначен именно для цепей управления, а не для силовых нагрузок.

Преимущества

• Увеличивает количество доступных контактов без замены всего контактора
• Монтаж без инструментов - просто щёлкает на место
• Высокая надёжность винтового подключения - минимизирует риск ослабления контакта
• Совместимость с популярной серией NC6 (R) делает её удобной для модернизации старых систем

Ограничения применения

• Не предназначена для коммутации силовых цепей - только для управления и сигнализации
• Работает только с контакторами NC6 (R); несовместима с другими брендами или сериями
• Не имеет защиты от внешних воздействий - не устанавливайте в открытых, запылённых или влажных местах без дополнительного кожуха
• Не поддерживает высокочастотную коммутацию - частые включения/выключения могут сократить срок службы контактов

Примеры использования

• Подключение индикатора “Работает” на пульте управления - один НО контакт замыкается при включении контактора
• Передача сигнала “Авария” в PLC - один НЗ контакт размыкается при отключении контактора
• Логическая связь нескольких контакторов: выход одного управляет входом другого через вспомогательные контакты
• Автоматическое отключение вентилятора охлаждения после выключения двигателя

Практические советы

• Перед установкой убедитесь, что контактор NC6 (R) полностью обесточен - даже малый ток может повредить чувствительные контакты
• Проверьте соответствие типа контактов (НО/НЗ) вашей схеме - путаница приведёт к неверному поведению системы
• Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке винта
• При замене или обслуживании - всегда отсоединяйте питание, а не просто отключайте контактор
• Артикул 261007 стоит хранить в запасе - он часто нужен при доработках систем на базе NC6 (R)
