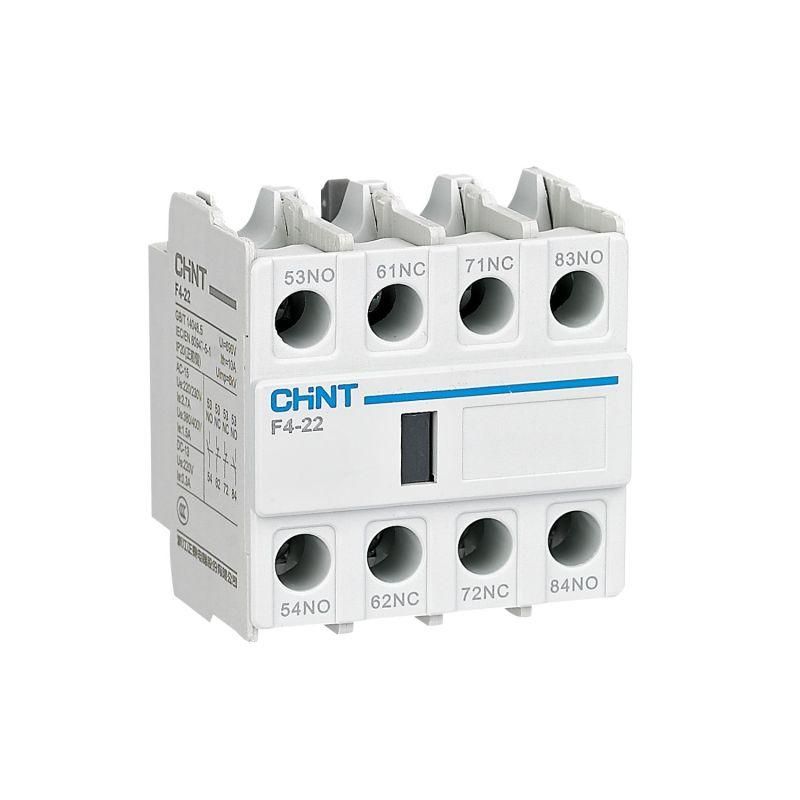

Приставка доп.контакты F4-22 к контактору NC1, NC2, NC8 (R) | 439520 CHINT

Приставка дополнительных контактов F4-22 к контактору NC1, NC2, NC8 (R) от CHINT расширяет функциональность контакторов серии NC за счёт двух нормально замкнутых и двух нормально разомкнутых контактов. Устройство устанавливается фронтально на корпус контактора и используется в цепях управления автоматизации.

Назначение и область применения

Приставка F4-22 предназначена для увеличения числа вспомогательных контактов в системах управления. Она позволяет передавать сигналы о состоянии основного контактора - например, включён/выключен - другим устройствам: реле, контроллерам, индикаторам или блокировкам. Применяется в промышленной автоматике: на станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 2
• Количество нормально разомкнутых (НО) контактов: 2
• Общее количество переключающих контактов: 4
• Способ монтажа: фронтальная установка - крепится непосредственно на лицевую поверхность контактора
• Не содержит переключающих контактов - работает только как вспомогательный модуль

Совместимость и монтаж

Приставка F4-22 совместима исключительно с контактными аппаратами серии NC от CHINT: NC1, NC2 и NC8. Монтируется фронтально - без демонтажа контактора. Для установки необходимо совместить штыревые соединения приставки с соответствующими разъёмами на задней части контактора до щелчка. После монтажа проверьте надёжность фиксации и отсутствие люфта.

Преимущества

• Увеличивает число доступных контактов без замены основного контактора
• Минимальная нагрузка на цепь управления - рассчитана на слаботочные сигналы
• Интегрированная конструкция обеспечивает механическую синхронизацию с основным контактом
• Стандартный форм-фактор - легко заменяется при необходимости

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для управления и сигнализации
• Работает только с контактными аппаратами NC1, NC2, NC8; несовместим с другими сериями или брендами
• Не имеет защиты от внешних воздействий - требует установки внутри электрошкафа
• Не допускается использование в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Подключение индикации состояния включения станка через НО-контакт
• Блокировка запуска второго двигателя при работающем первом через НЗ-контакт
• Передача сигнала “контактор отключён” в PLC для логического контроля
• Автоматическое отключение светового табло после остановки оборудования

Практические советы

• Проверяйте соответствие модели контактора: приставка F4-22 не подойдёт к NC3, NC4 или аналогам других производителей
• При сборке шкафа оставляйте минимум 10 мм свободного места вокруг приставки для теплоотвода и обслуживания
• Не используйте приставку в качестве самостоятельного выключателя - она не рассчитана на отрыв дуги
• При частых операциях включения/отключения следите за износом контактов - срок службы зависит от количества циклов
• Артикул 439520 - единственный номер для заказа этой конкретной приставки к контактному оборудованию CHINT NC
