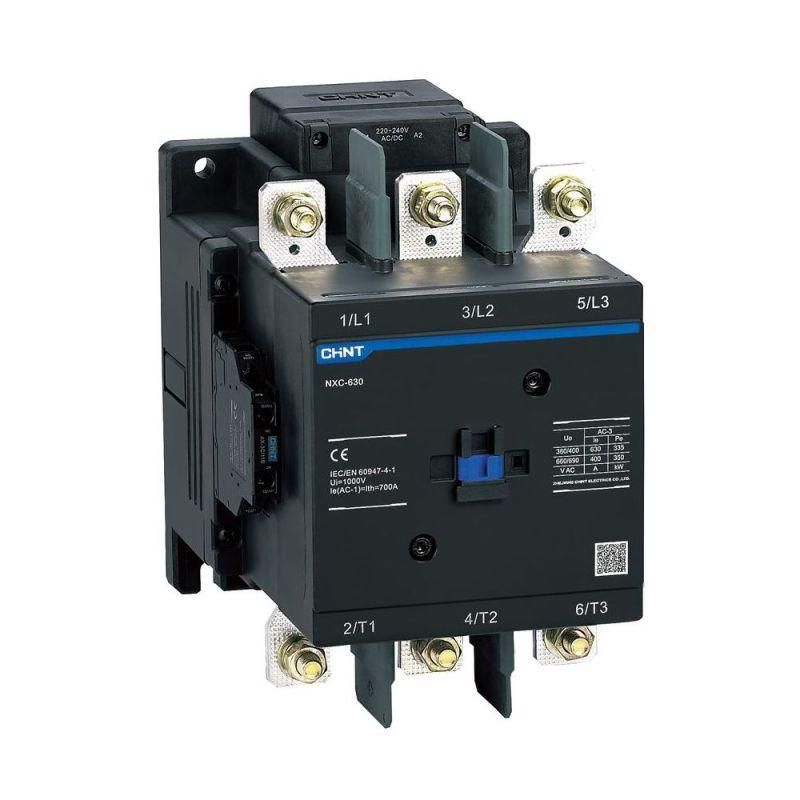

Контактор NXC-630 630А кат. 220-240В AC/DC 2НО+2НЗ AC-3 (R) CHINT 836563

Контактор CHINT NXC-630 - это надёжное устройство для частых включений и выключений силовых цепей, предназначенное для управления двигателями и другим оборудованием с нагрузкой до 630 А. Модель NXC-630 с питанием катушки 220 В постоянного или переменного тока обеспечивает устойчивую работу даже в условиях высоких механических нагрузок.

Назначение и область применения

Контактор CHINT NXC-630 используется для дистанционного включения и отключения силовых цепей переменного тока. Основное применение - управление асинхронными двигателями, особенно там, где требуется частый пуск: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Также может использоваться в системах автоматизации для коммутации нагревательных элементов, светильников и других активных нагрузок. Контактор NXC-630 совмещается с тепловыми реле для формирования полноценных электромагнитных пускателей.

Технические характеристики

• Номинальный ток: 630 А - способен работать с тяжёлыми нагрузками, подходящий для крупной промышленной техники;
• Тип напряжения: AC/DC - катушка срабатывает как от переменного, так и от постоянного тока, что повышает гибкость в проектировании;
• Напряжение питания катушки: 220 В - работает с сетью 220–240 В переменного или постоянного тока; не требует внешних преобразователей;
• Номинальная мощность: 335 кВт - рассчитан на управление двигателями этой мощности при напряжении 380 В;
• Количество замыкающих контактов: 3 - основные силовые контакты для подключения трёхфазной нагрузки;
• Количество вспомогательных контактов: 2 - два нормально открытых (НО) контакта для сигнализации, блокировки или управления цепями контроля;
• Частота: 50 Гц - оптимизирован для работы в сети с промышленной частотой 50 Гц (не рекомендован для 60 Гц без проверки производителем);
• Тип изделия: контактор - предназначено исключительно для коммутации, не имеет функций защиты от перегрузки.

Совместимость и монтаж

Контактор NXC-630 монтируется на DIN-рейку шириной 35 мм. Подключение силовых проводов осуществляется через винтовые зажимы, допускающие медные жилы сечением до 95 мм2. Для вспомогательных цепей предусмотрены клеммы под провода до 2,5 мм2. Установка должна выполняться в вертикальном положении +-15°. Наличие двух нормально открытых вспомогательных контактов позволяет использовать их для самоблокировки, индикации состояния или передачи сигнала в PLC. Совместим со всеми стандартными тепловыми реле серии NXC для сборки пускателей.

Безопасность и стандарты

Контактор CHINT NXC-630 соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Обладает классом изоляции II и степенью защиты IP20. Применяется в помещениях с контролируемой средой - не предназначен для установки вне помещений или в местах с повышенной влажностью, пылью или химическими выбросами без дополнительной защиты корпуса.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения;
• Компактные габариты - экономит место в распределительных щитах;
• Поддержка AC/DC - снижает необходимость закупки нескольких моделей для разных типов управления;
• Стандартная форма и крепление - легко заменить аналогичные модели других производителей;
• Работа с большими токами - один из немногих контакторов в своём ценовом сегменте с номиналом 630 А.

Ограничения применения

• Не предназначен для работы с емкостными или индуктивными нагрузками свыше 335 кВт - возможен риск сваривания контактов;
• Не содержит встроенной тепловой защиты - обязательно использование внешнего реле перегрузки;
• Не защищён от пыли и брызг воды - нельзя устанавливать в сырых, пыльных или наружных условиях без герметичного кожуха;
• Не рекомендуется для частого включения/выключения при токе выше 630 А - приведёт к преждевременному выходу из строя;
• Имеет фиксированный набор вспомогательных контактов - невозможно расширить количество без установки дополнительных модулей.

Примеры использования

• Управление двигателем насоса 315 кВт в системе водоснабжения;
• Переключение режимов работы конвейера на пищевом производстве;
• Автоматическое включение группы освещения в цеху по сигналу от PLC;
• Сборка пускателя с тепловым реле типа NR2-N для защиты двигателя вентилятора;
• Коммутирующее устройство в системе управления HVAC.

Практические советы

• При подключении к сети 220 В переменного тока используйте фильтр помех, если рядом находятся частотные преобразователи;
• Обязательно проверьте соответствие сечения кабелей - для 630 А потребуются медные жилы минимум 95 мм2;
• Для длительной службы регулярно проверяйте затяжку контактных групп - ослабление вызывает перегрев;
• Если нужен больше вспомогательных контактов - используйте модульные блоки NXC-AE, совместимые с этим контактором;
• При замене старого контактора - убедитесь, что новый имеет те же параметры: 630 А, 220 В, 3NO + 2NC - иначе возможны проблемы с автономной блокировкой.
