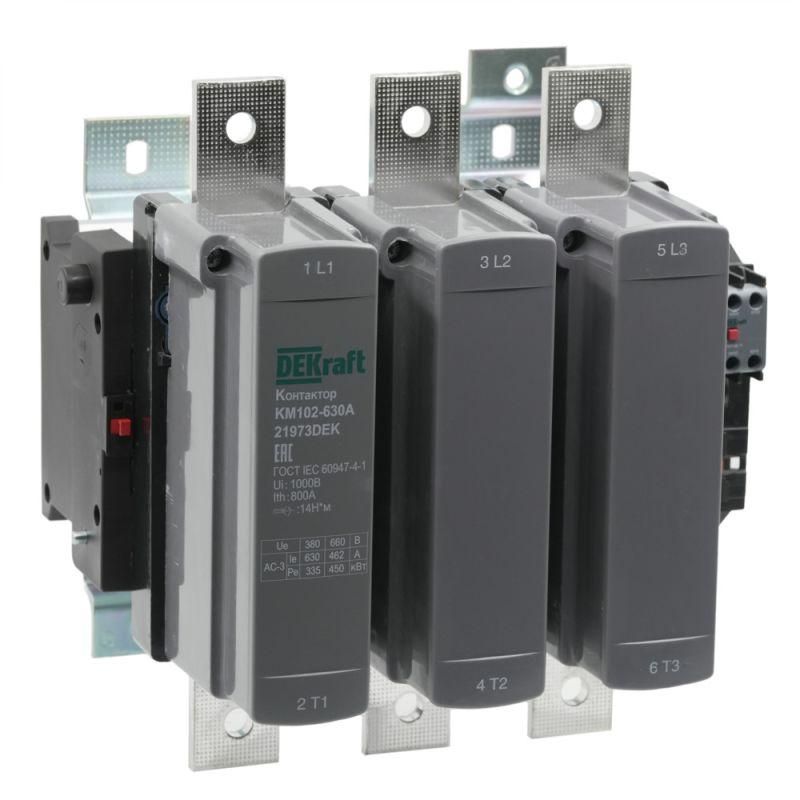

Контактор 630А 220В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21973DEK DEKraft APC

Контактор КМ-102 от DEKraft - устройство для удалённого включения и отключения мощных нагрузок, таких как двигатели и осветительные сети. Номинальный ток 630 А, управление через 220–240 В переменного тока, компактная плата для монтажа делает этот контактор надёжным решением для промышленной автоматизации.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электродвигателей, нагревательных элементов, осветительных систем и других мощных нагрузок. Подходит для работы в сетях переменного тока до 690 В. Применяется в системах автоматического управления: конвейерах, насосных станциях, вентиляционных установках, станках с ЧПУ.

Технические характеристики

• Номинальный ток: 630 А (по классу AC3 - пуск/останов асинхронных двигателей, AC4 - реверсивные и точечные включения)
• Тип тока: переменный (AC)
• Напряжение управления: 220–240 В переменного тока (частота 50/60 Гц)
• Количество главных контактов: 3 (трёхполюсный)
• Количество вспомогательных контактов: 2 - один нормально открытый (НО) и один нормально закрытый (НЗ)
• Метод монтажа: крепление на DIN-рейку или монтажную плату
• Степень защиты: IP65 (защита от пыли и струй воды - благодаря дополнительной крышке)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм или фиксируется на монтажной плате с помощью болтов. Для подключения цепи управления используется два зажима на передней панели - L1 и N. Главные силовые контакты расположены сверху и снизу - три входа и три выхода. Убедитесь, что провода соответствуют сечению: для 630 А рекомендовано сечение 120–185 мм2 медных жил. Вспомогательные контакты доступны для подключения сигнализации, блокировок или управления другими устройствами.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям IEC 60947-4-1. Конструкция обеспечивает безопасность за счёт изолирующей крышки, предотвращающей случайное прикосновение к токоведущим частям. Защита IP65 позволяет использовать устройство в условиях повышенной запылённости и влажности, однако не рассчитана на постоянное погружение в воду.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн циклов включения/отключения
• Интегрированная защитная крышка снижает риск аварий и повышает срок службы
• Чётко разделённые силовые и вспомогательные контакты - удобно для проектирования схем управления
• Работает стабильно при колебаниях напряжения управления +-10%

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +60 C - требует принудительного охлаждения в замкнутых шкафах
• Не совместим с постоянным током - применение на DC вызывает дуговое пригорание контактов
• Не имеет встроенной тепловой защиты - требуется внешний термореле при защите двигателей
• Вспомогательные контакты рассчитаны на малые токи (до 10 А) - не подходят для управления основными нагрузками

Примеры использования

• Автоматический пуск трёхфазного асинхронного двигателя насоса в системе водоснабжения
• Коммутация группы LED-светильников в производственном помещении через PLC
• Реверсивное управление конвейерной лентой с использованием двух контакторов и кнопочного пункта
• Подключение вентилятора охлаждения к системе контроля температуры

Практические советы

• При монтаже проверьте соответствие сечения кабелей - недостаточное сечение вызовет перегрев и отказ контактора
• Избегайте установки рядом с источниками сильных магнитных полей - это может спровоцировать ложное срабатывание
• Для длительной работы в высоких температурах используйте дополнительный вентилятор или выбирайте место с хорошей вентиляцией
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях (>100 раз/день)
• Контактор КМ-102 от DEKraft совместим со всеми стандартными реле времени и ПЛК, работающими на 230 В AC - легко интегрируется в существующие системы
