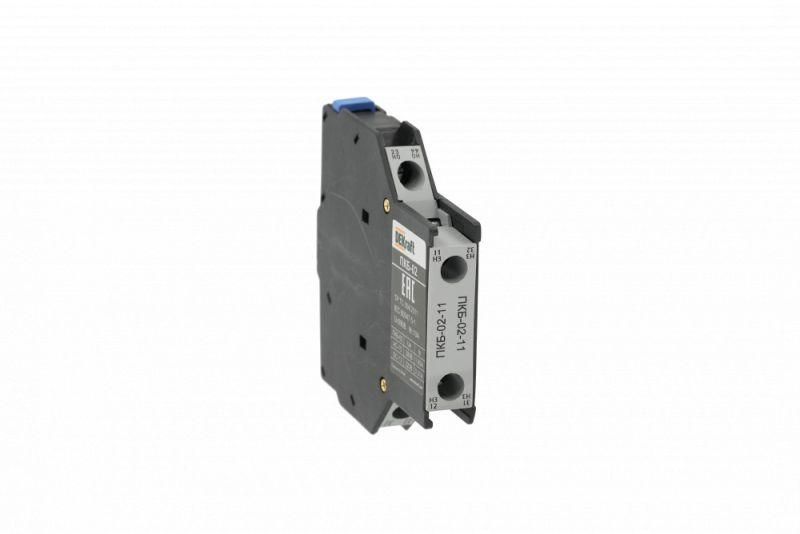

Приставка контактная ПКБ-02, боковая установка, 2НО, 10А DEKraft 22179DEK

Приставка контактная боковой установки 2 нормально открытых контакта ПКБ-02 от DEKraft - компактное устройство для расширения числа вспомогательных контактов у контакторов серии КМ-102. Устанавливается сбоку, экономя место внутри щита, и обеспечивает надёжную коммутацию цепей управления с током до 10 А.

Назначение и область применения

Приставка контактная ПКБ-02 используется для добавления двух дополнительных нормально открытых (НО) контактов к основному контактору. Это необходимо, когда требуется передать сигнал управления в другие цепи - например, для индикации состояния, блокировки, автоматизации или сбора информации с оборудования. Подходит для систем управления станками, конвейерами, насосными группами и другим промышленным оборудованием, где используются контакторы DEKRAFT КМ-102.

Технические характеристики

• Тип контактов: 2 нормально открытых (НО)
• Номинальный рабочий ток (AC-15): 10 А
• Номинальное напряжение: до 690 В переменного тока
• Степень защиты: IP20 - защищает от доступа пальцев и крупной пыли, не герметична
• Тип крепления: боковая установка
• Способ монтажа: боковой - фиксируется на корпусе контактора
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Приставка ПКБ-02 совместима исключительно с контакторами серии КМ-102 производства DEKraft. Монтируется на боковую поверхность контактора - не требует сверления или дополнительных креплений. Для установки достаточно совместить выступы приставки с направляющими на корпусе контактора и плотно защёлкнуть до характерного щелчка. После монтажа проверьте механическую прочность соединения и свободное движение контактов при ручном тестировании.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP20 позволяет использовать приставку только во внутренних помещениях, в закрытых электрощитах. Применение вне щита или в условиях повышенной запылённости, сырости или воздействия жидкостей недопустимо.

Преимущества

• Экономит пространство в шкафу - благодаря боковой установке не увеличивает габариты по глубине
• Не требует внешнего питания - работает как пассивный элемент, переключая цепи через механический привод от контактора
• Высокая надёжность контактов при нагрузках до 10 А
• Установка занимает менее минуты - никаких инструментов не требуется

Ограничения применения

• Поддерживается только с контакторами КМ-102 от DEKraft - несовместима с другими сериями или брендами
• Не применяется в цепях постоянного тока - рассчитана только на переменный ток AC
• Запрещено использование в средах с высокой влажностью, агрессивными газами или возможностью попадания воды
• Не предназначен для работы с токами выше 10 А - риск оплавления контактов и выхода из строя

Примеры использования

• Добавление сигнализации “Работает”/“Остановлен” на пульте управления станком
• Блокировка второго двигателя пока первый находится в работе
• Передача сигнала в PLC для контроля состояния контактора
• Активация светового индикатора при включении теплового реле

Практические советы

• Перед установкой убедитесь, что на контакторе есть свободный боковой слот - некоторые модели уже заняты другими приставками
• Проверяйте соответствие номера артикула 22179dek - аналоги других производителей могут иметь отличную механику крепления
• Не используйте приставку для коммутации силовых цепей - она служит только для управления и сигнализации
• При длительной эксплуатации периодически осматривайте контакты на наличие нагара или окисления - особенно в условиях частых включений
• Если нужен НЗ-контакт вместо НО - выбирайте модель ПКБ-02 с двумя нормально замкнутыми контактами, а не эту
