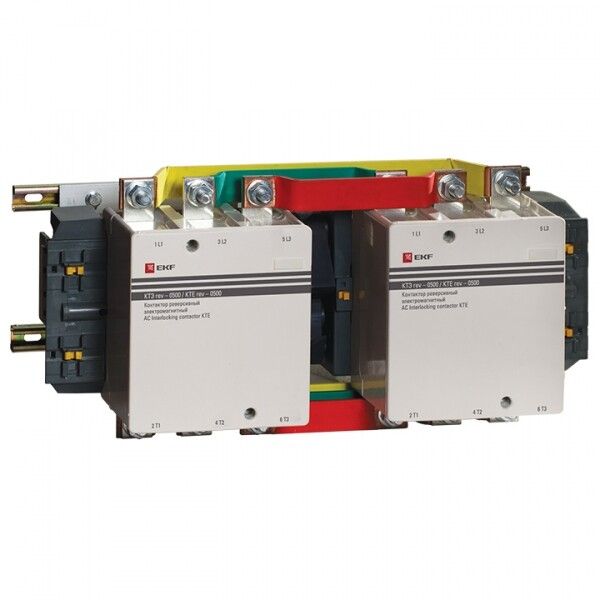

Контактор реверсивный КТЭ 500А кат. 380В AC 2НО EKF ctr-b-r-500-380

Контактор реверсивный КТЭ 500А 380В 2 нормально-открытых контакта от EKF серии PROxima предназначен для частого включения и отключения трёхфазных электродвигателей с возможностью изменения направления вращения. Устройство сочетает надёжность механической блокировки и высокую коммутационную способность, что делает его подходящим для промышленного оборудования.

Назначение и область применения

Контактор реверсивный КТЭ 500А 380В 2 нормально-открытых контакта используется для управления трёхфазными асинхронными двигателями, требующими реверса - то есть смены направления вращения. Подходит для установки в пускатели, щиты управления и автоматические системы на объектах с высокой цикличностью работы.

• Подходит для станков, конвейеров, насосов, компрессоров и других механизмов с необходимостью реверса.
• Не применяется для постоянного тока или однофазных нагрузок - только переменный ток 50 Гц.

Технические характеристики

• Номинальный ток: 500 А - способен коммутировать большие токи, подходит для двигателей мощностью до 250 кВт.
• Напряжение катушки управления: 380 В переменного тока - совместим с промышленными сетями 380 В.
• Количество главных контактов: 3 - три пары контактов для переключения всех фаз трёхфазной сети.
• Количество НО контактов: 2 - два нормально открытых вспомогательных контакта для сигнализации или блокировок в цепях управления.
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, обеспечивают прочное соединение.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требуется установка в закрытом щите.
• Диапазон температур: от -25 до +50 C - работает в большинстве промышленных помещений, включая неотапливаемые.
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью.
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Контактор реверсивный КТЭ 500А 380В 2 нормально-открытых контакта выполнен в виде модульного блока, который монтируется на DIN-рейку через специальные направляющие. Механическая блокировка между двумя контактами предотвращает одновременное включение, исключая короткое замыкание фаз.

• Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм.
• Шины внутри устройства уже соединены - внешнее подключение требуется только к входным/выходным клеммам и катушке управления.
• Зажимы рассчитаны на провода сечением до 95 мм2 - проверьте соответствие перед подключением.
• Не допускается установка в условиях прямого попадания воды, пыли или агрессивных газов - степень защиты IP20 требует помещения в щит.

Безопасность и стандарты

Контактор реверсивный КТЭ 500А 380В 2 нормально-открытых контакта сертифицирован согласно ГОСТ Р 50030.4.1-2002, что соответствует требованиям IEC 60947-4-1. Конструкция обеспечивает безопасную работу при перегрузках и коротких замыканиях благодаря механической взаимоблокировке и термостабильным материалам.

Преимущества

• Механическая блокировка исключает риск одновременного включения обоих контакторов - повышает безопасность и снижает вероятность аварии.
• Высокая долговечность: контакты выполнены из сплавов с хорошей дугогашущей способностью, что увеличивает срок службы даже при частых включениях.
• Наличие двух НО контактов позволяет легко реализовать схемы управления, сигнализации и интерlocks без дополнительных устройств.
• Произведён в России, имеет длительную гарантию - 84 месяца - что говорит о уверенности производителя в качестве.

Ограничения применения

• Не предназначается для работы вне закрытых щитов - IP20 не защищает от пыли и влаги.
• Не подходит для частотного регулирования - управление только ON/OFF, без плавного пуска.
• Не рекомендован для установки в местах с постоянными вибрациями выше 1g - возможен отказ контактов.
• Требуется отдельный тепловой реле или защита от перегрузки - сам контактор не содержит внутренней защиты.

Примеры использования

• Циркулярная пилы с реверсом - быстрая смена направления распила.
• Лебёдки и подъёмники - управление движением вверх/вниз.
• Транспортеры с обратным ходом - остановка и перемещение в противоположном направлении.
• Вентиляционные установки с функцией продувки - изменение направления потока воздуха.

Практические советы

• При подборе контактора реверсивный КТЭ 500А 380В 2 нормально-открытых контакта убедитесь, что номинальная мощность двигателя не превышает 250 кВт - перегрузка сократит срок службы.
• Для защиты от скачков напряжения используйте RC-цепочки или варисторы на катушке управления.
• Проверяйте затяжку винтов после первых 10–20 включений - металл может немного осесть.
• Если нужна защита от перегрева - установите тепловое реле рядом, так как этот контактор не имеет встроенной защиты.
• Для обслуживания отключайте питание и убеждайтесь, что блокировка не сработала случайно - механический замок требует ручного сброса.
