Контакт сигнализации состояния автоматического выключателя FAL,TD160~TS800 | 83011171703 Lsis

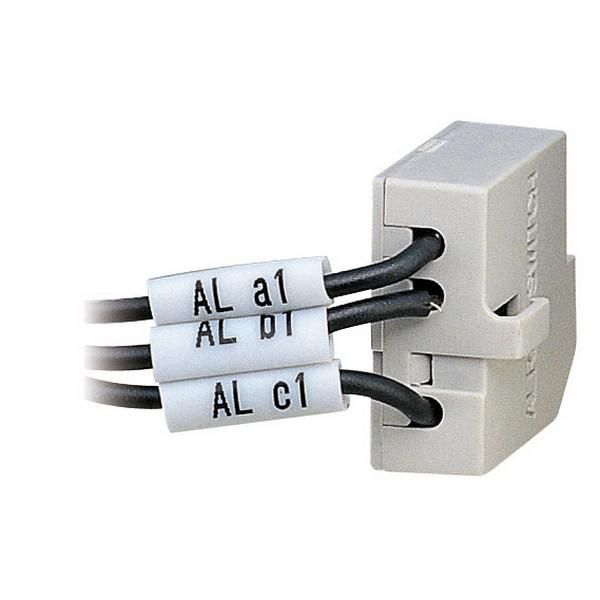

Контакт сигнализации состояния автоматического выключателя FAL TD160~TS800 LS Electric/Lsis - это дополнительный контакт, который фиксирует и передает сигнал о срабатывании автомата из-за перегрузки или короткого замыкания. Устройство совместимо только с моделями FAL TD160–TS800, оснащёнными электронным расцепителем, и устанавливается напрямую на сам аппарат.

Назначение и область применения

Контакт сигнализации состояния автоматического выключателя FAL TD160~TS800 LS Electric/Lsis предназначен для передачи информации о состоянии автомата - в частности, когда он отключился из-за аварийной ситуации. Он позволяет подключить внешнюю цепь управления, сигнализацию или систему сбора данных, чтобы оператор мог вовремя заметить сработавший автомат. Применяется в щитах управления, на производстве, в объектах ЖКХ и коммерческой недвижимости, где важен контроль за работой электрооборудования.

Технические характеристики

• Номинальный ток: 3 А - максимальный допустимый ток через контакт при работе
• Тип тока: переменный (AC)
• Рабочее напряжение: 220 В - подходит для стандартных сетей 220/240 В
• Тип контакта: один нормально открытый (НО) + один переключающий контакт - обеспечивает гибкость подключения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытых щитов
• Монтаж: непосредственно на аппарат - не требует дополнительного крепления

Совместимость и монтаж

Контакт сигнализации состояния автоматического выключателя FAL TD160~TS800 LS Electric/Lsit совместим исключительно с автоматическими выключателями серии FAL TD160–TS800, имеющими электронный расцепитель. Установка происходит при помощи штатного крепления на корпус аппарата - достаточно вставить контакт до щелчка. Монтировать можно только после отключения питания и снятия нагрузки. Не подходит для механических расцепителей или других серий автоматов, даже от LS Electric.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для комплектующих в распределительных устройствах. Степень защиты IP20 гарантирует безопасную работу внутри закрытых электрощитов, но не предназначено для установки в условиях повышенной запыленности или влажности. Для работы вне помещений требуется дополнительная защита корпуса.

Преимущества

• Простая установка - не требует доработки или сверления, крепится прямо на автомат
• Чёткий сигнал - надёжно фиксирует факт отключения, снижает риск пропуска аварии
• Совместимость с современной автоматикой - идеально работает с системами SCADA, PLC и диспетчеризацией
• Однократное использование - не требует обслуживания, срок службы ограничен только ресурсом контакта

Ограничения применения

• Не работает с автоматами без электронного расцепителя - даже если они из той же серии FAL
• Запрещена установка на автоматы старых версий или несовместимых модификаций
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать в открытом исполнении
• Нельзя применять для управления мощными нагрузками - номинальный ток всего 3 А

Примеры использования

• Подключение к световой сигнализации в электрощите: горит лампа при срабатывании автомата
• Интеграция в систему учёта отказов на производстве - данные о срабатываниях отправляются в PLC
• Автоматическое отключение оборудования при аварии: контакт замыкает цепь останова станка
• Управление резервным питанием: при отключении основного автомата включается ИБП

Практические советы

• Перед установкой проверьте, что ваш автомат имеет именно электронный расцепитель - иначе контакт не будет работать
• При подключении проводов используйте жилы сечением не более 1,5 мм2 - для тока 3 А этого достаточно
• Не забывайте отключать питание перед монтажом - контакт находится рядом с токоведущими частями автомата
• Если нужна защита от пыли и влаги - выбирайте щит с классом IP54 и выше, так как сам контакт IP20
• Для диагностики системы используйте тестер: при срабатывании автомата между контактами должно появиться замыкание
