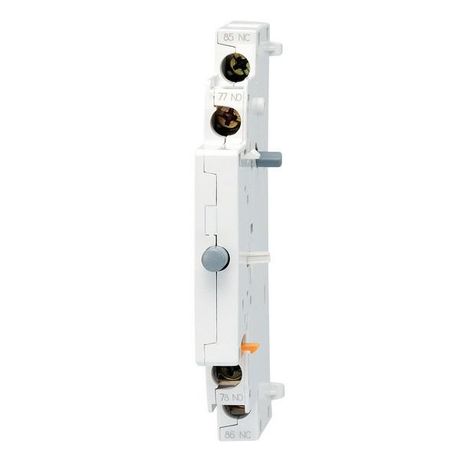

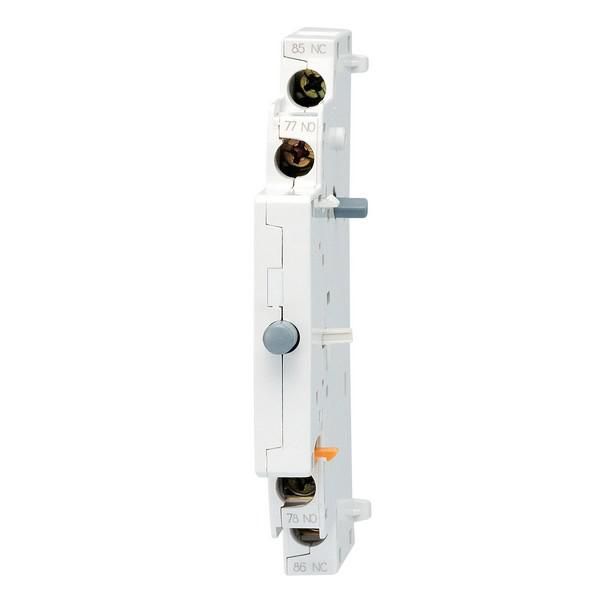

Контакт сигнальный LAM 11 для расцепителя 1NO 1NC LS Electric 83011941005 LSIS

Сигнальный контакт для расцепителя 1NO 1NC LAM 11 от LS Electric - это дополнительный коммутационный элемент, предназначенный для передачи сигнала о срабатывании электромагнитного расцепителя в системах автоматизации. Артикул 83011941005 устанавливается на аппараты серии MMS и обеспечивает контроль состояния цепи через два независимых контакта.

Назначение и область применения

Сигнальный контакт для расцепителя 1NO 1NC LAM 11 используется для передачи сигнала о срабатывании магнитного расцепителя - например, при аварийном отключении из-за КЗ или перегрузки. Он позволяет интегрировать информацию о состоянии аппарата в системы управления, пульты сигнализации или PLC. Подходит для установки на выключатели серии MMS от LS Electric. Применяется в промышленной автоматике: на станках, конвейерах, щитах распределения энергии.

Технические характеристики

• Количество контактов: 2 - один нормально открытый (1NO) и один нормально замкнутый (1NC)
• Тип тока: переменный (AC)
• Рабочее напряжение: 220 В
• Тип изделия: дополнительный контакт
• Способ монтажа: боковой, на корпус аппарата
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Установка: слева от расцепителя (по направлению монтажа)

Совместимость и монтаж

Сигнальный контакт для расцепителя 1NO 1NC LAM 11 совместим исключительно с выключателями серии MMS от LS Electric. Устанавливается механически на боковую поверхность аппарата - слева от основного механизма расцепления. Монтаж выполняется без инструментов: контакт фиксируется за счет штыревого соединения с механизмом расцепителя. После установки контакт автоматически активируется при срабатывании расцепителя. Не допускается установка на другие серии или модели, даже аналогичные по габаритам.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Степень защиты IP20 ограничивает использование внутри закрытых электрошкафов - применение вне герметичных корпусов или во влажных средах запрещено. Напряжение 220 В AC соответствует стандартным сетям промышленного питания, однако нагрузка должна быть согласована с классом контактов (не более 5 А).

Преимущества

• Два типа контактов (1NO + 1NC) позволяют одновременно использовать сигналы «замкнуто» и «разомкнуто» - удобно для диагностики и логических схем
• Механическая связь с расцепителем гарантирует точную синхронизацию сигнала с фактическим отключением
• Не требует внешнего питания - работает за счет механического воздействия
• Простой и быстрый монтаж без проводки до установки

Ограничения применения

• Подходит только для аппаратов серии MMS - несовместим с другими сериями LS Electric или конкурентов
• IP20 не допускает использование в условиях пыли, влаги или на открытом воздухе
• Не предназначен для работы с постоянным током (DC) - только переменный (AC)
• Не рассчитан на частые операции включения/выключения - служит только для сигнализации срабатывания, а не для регулярной коммутации

Примеры использования

• Сигнализация аварийного отключения двигателя на конвейере - контакт 1NO замыкается при срабатывании расцепителя, отправляя сигнал на HMI
• Логика «запрет пуска»: контакт 1NC размыкается при отключении - система не даёт запустить оборудование, пока не восстановлено питание
• Интеграция в SCADA-систему: оба контакта используются для определения состояния - «работает» / «отключен» / «авария»

Практические советы

• Перед установкой проверьте, что аппарат серии MMS имеет свободное боковое место слева - контакт не устанавливается справа или сверху
• После монтажа протестируйте работу: вручную вызовите расцепление и убедитесь, что контакты меняют состояние
• Не используйте этот контакт для управления мощными нагрузками - он предназначен только для сигналов малого тока (до 5 А)
• Артикул 83011941005 всегда заказывайте вместе с оригинальным расцепителем MMS - совместимость гарантирована только в комплекте
