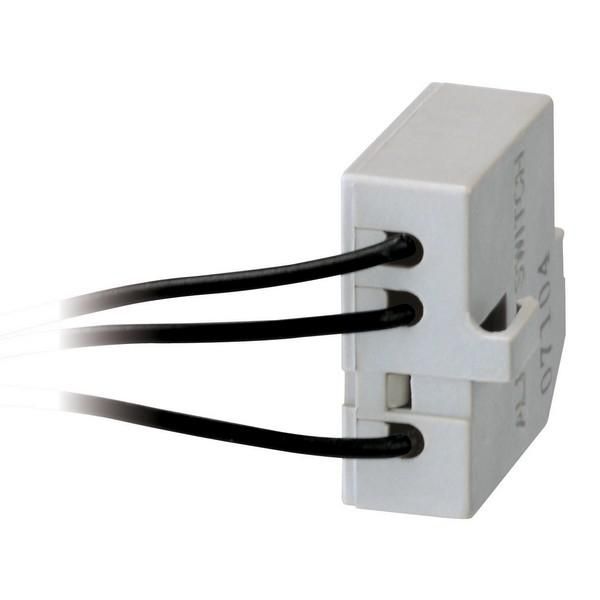

Контакт сигнализиции аварийного отключения AL TD160 TS800 LS Electric 83011171702 LSIS

Контакт сигнализации аварийного отключения AL TD160~TS800 от LS Electric предназначен для передачи сигнала о срабатывании автоматического выключателя - например, при перегрузке, коротком замыкании или снижении напряжения. Этот контакт устанавливается на аппарат и работает совместно с устройствами серии TS800, обеспечивая визуальную или звуковую индикацию аварии.

Назначение и область применения

Контакт сигнализации аварийного отключения AL TD160~TS800 используется для подключения внешних сигналов - зуммеров, ламп или реле контроля - которые оповещают оператора о том, что автоматический выключатель сработал. Он активируется сразу после отключения аппарата и возвращает исходное положение при ручном переводе выключателя в положение «ВКЛ». Применяется в системах управления промышленным оборудованием, где важно быстро зафиксировать причину отключения.

Технические характеристики

• Тип контакта: дополнительный, нормально разомкнутый (НО)
• Количество контактов: один НО и один переключающий (перекидной)
• Рабочее напряжение: переменный ток 220 В
• Номинальный ток: 3 А
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Метод коммутации: контакт размыкается при возврате выключателя в исходное положение

Совместимость и монтаж

Контакт сигнализации аварийного отключения AL TD160~TS800 предназначен для установки непосредственно на автоматические выключатели серии TS800 от LS Electric. Монтаж осуществляется механически - через фиксирующие элементы на корпусе аппарата, без необходимости сверления или дополнительных креплений. Убедитесь, что ваш выключатель имеет соответствующий посадочный участок - контакт несовместим с моделями других серий или брендов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электрошкафах. Степень защиты IP20 допускает использование только в закрытых щитах, защищённых от попадания влаги и пыли. Для работы в условиях повышенной запылённости или сырости требуется дополнительная защита корпуса.

Преимущества

• Простой и надёжный механизм - механическая связь с выключателем исключает необходимость внешнего питания
• Чёткий сигнал: контакт срабатывает точно при каждом отключении, даже при случайном или неквалифицированном включении
• Не требует обслуживания - никаких настроек, батареек или программирования
• Универсальное применение: подходит для любых цепей управления до 3 А и 220 В переменного тока

Ограничения применения

• Не предназначена для постоянной нагрузки выше 3 А - возможен нагрев и выход из строя
• Не работает с постоянным током - только переменный ток 220 В
• Не применяется вне электрощита: IP20 не защищает от влаги, пыли и механических повреждений
• Поддерживается только с выключателями серии TS800; несовместим с другими брендами или моделями

Примеры использования

• На станках с ЧПУ - сигнал тревоги загорается при срабатывании автомата из-за перегрузки двигателя
• В конвейерных линиях - звуковой сигнал оповещает персонал об отключении питания одного из участков
• В распределительных шкафах - лампа индикации показывает, что отключение произошло именно из-за аварии, а не планового отключения

Практические советы

• Проверьте соответствие модели вашего автоматического выключателя серии TS800 - контакт AL TD160~TS800 не подойдёт к другим типам
• При подключении сигнальных устройств используйте провода сечением не менее 0,5 мм2 для надёжной передачи сигнала
• Не забудьте проверить работу контакта после установки: вручную отключите выключатель и убедитесь, что сигнал активировался
• Запрещено использовать этот контакт для управления мощными нагрузками - он служит только для сигнализации
