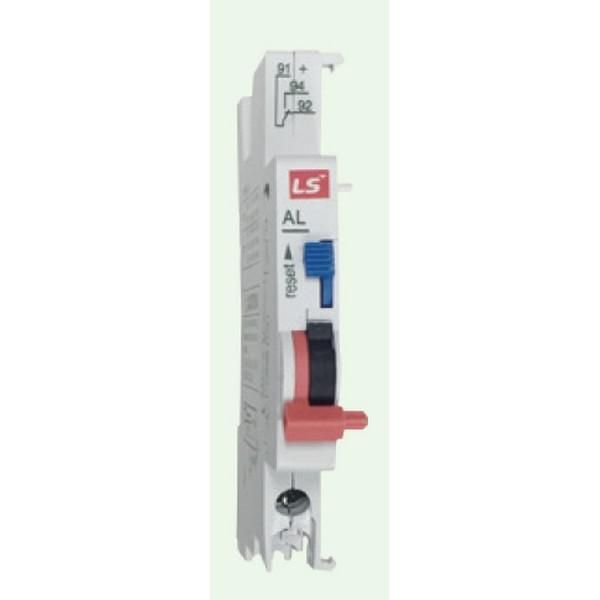

Контакт вспомогательный BKN-b AL 6А 1 НО 230 В LSIS 06150013R0

Контакт аварийный BKN-b AL 6A LS Electric/LSIS - это дополнительный коммутационный элемент, предназначенный для установки на автоматические выключатели серии BKN-b. Он обеспечивает сигнализацию состояния «аварийное отключение» и работает в цепях переменного тока напряжением до 220 В. Артикул 06150013r0 соответствует модели с одним нормально замкнутым контактом и пружинным зажимом для быстрого подключения.

Назначение и область применения

Контакт аварийный BKN-b AL 6A LS Electric/LSIS используется для передачи сигнала о срабатывании автомата при аварийном отключении - например, из-за перегрузки или КЗ. Его устанавливают на выключатель, чтобы подключить внешнюю световую или звуковую сигнализацию, реле контроля или систему сбора данных. Применяется в распределительных щитах промышленного оборудования, на станках, конвейерах, насосных станциях и других объектах, где важно оперативно фиксировать отказ аппарата.

Технические характеристики

• Тип тока: переменный (AC)
• Рабочее напряжение: 220 В
• Номинальный ток: 6 А
• Количество контактов: один нормально замкнутый (НО) - замыкается при обычном состоянии, размыкается при срабатывании автомата
• Тип изделия: дополнительный контакт (не является основной коммутирующей частью выключателя)
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах
• Способ подключения: пружинный зажим - позволяет подключить провода без инструментов, исключает ослабление соединений при вибрации
• Исполнение: стационарное - не съёмное, монтируется только на совместимые автоматы
• Монтаж: на аппарат - крепится непосредственно к корпусу автоматического выключателя BKN-b

Совместимость и монтаж

Контакт аварийный BKN-b AL 6A LS Electric/LSIS совместим только с автоматическими выключателями серии BKN-b от LS Electric / LSIS. Устанавливается путём защёлкивания на специальный штыревой разъём боковой поверхности автомата. Подключение проводов выполняется через пружинный зажим: достаточно вставить жилу сечением до 2,5 мм2 и зафиксировать её нажатием рычага. Монтаж возможен только при отключенном питании. После установки проверьте надёжность фиксации контакта - он не должен болтаться.

Безопасность и стандарты

Контакт аварийный BKN-b AL 6A LS Electric/LSIS соответствует требованиям международных стандартов IEC 60947-1 и IEC 60947-2 для вспомогательных устройств автоматических выключателей. Сертифицирован для работы в условиях промышленного электрооборудования. Не предназначен для использования во взрывоопасных средах или на открытом воздухе.

Преимущества

• Упрощает диагностику: сигнал о срабатывании автомата легко интегрируется в системы управления
• Быстрая установка: пружинный зажим исключает необходимость в отвертках и снижает риск ошибок при подключении
• Высокая надёжность: механическая связь с основным контактом автомата гарантирует точную синхронизацию сигнала
• Экономия места: компактная конструкция не требует дополнительного монтажного пространства

Ограничения применения

• Не совместим с другими сериями автоматов - даже аналогичными от LSIS, кроме BKN-b
• IP20 не допускает использование вне герметичных щитов - запрещено применение в сырых, пыльных или открытых помещениях
• Нельзя использовать для коммутации нагрузок выше 6 А - только для сигнальных цепей малой мощности
• Не рассчитан на частые ручные срабатывания - предназначен только для реакции на аварии автомата, а не для регулярного управления

Примеры использования

• Подключение к индикатору «Авария» на пульте управления станка
• Связь с PLC для регистрации причин отключения в журнале событий
• Активация зуммера в распределительном щите при сработавшем автомате
• Интеграция в систему SCADA для удалённого мониторинга состояния оборудования

Практические советы

• Перед установкой убедитесь, что автомат BKN-b полностью отключён и обесточен
• Проверьте соответствие артикула 06150013r0 - другие версии контактов имеют другое количество или тип контактов
• При использовании многожильных проводов используйте наконечники - они предотвращают деформацию жил в пружинном зажиме
• Не затягивайте провода силой - пружинный механизм сам обеспечивает плотный контакт
• При замене автомата BKN-b - новый контакт всегда устанавливается заново, так как старый не снимается без повреждения
