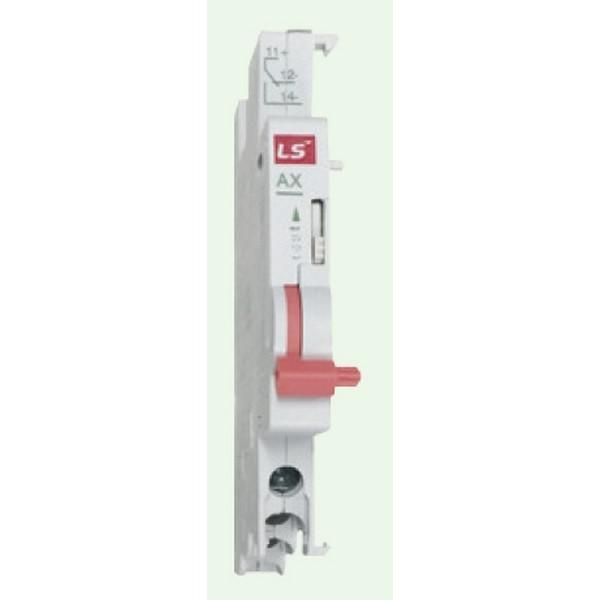

Контакт вспомогательный BKN-b AX 6A 6 А 1 НО 220 В LSIS 06150012R0

Контакт положения BKN-b AX 6A - это сигнальный дополнительный контакт, предназначенный для установки на автоматические выключатели серии BKN-b от LS Electric. Он передаёт информацию о состоянии аппарата (включено/выключено) в цепи управления, обеспечивая контроль и безопасность в распределительных системах.

Назначение и область применения

Контакт положения BKN-b AX 6A используется для передачи сигнала о положении автомата: замкнутый контакт означает, что выключатель включен, разомкнутый - отключен. Применяется в системах автоматизации, панелях управления, на объектах с требованием удалённого контроля состояния оборудования. Подходит для работы в составе щитов с автоматическими выключателями BKN-b, например, в промышленных станках, конвейерах, системах освещения и HVAC.

Технические характеристики

• Номинальное напряжение: 220 В (переменный ток)
• Номинальный ток: 6 А
• Тип тока: Переменный
• Тип контакта: Дополнительный сигнальный контакт
• Количество нормально открытых (НО) контактов: 1
• Количество переключающих контактов: 1
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от воды и пыли
• Тип подключения: Винтовые зажимы - надёжное и проверенное соединение
• Исполнение: Стационарное - предназначен для постоянной установки, не для перемещения
• Способ монтажа: На аппарат - устанавливается непосредственно на корпус автоматического выключателя BKN-b

Совместимость и монтаж

Контакт положения BKN-b AX 6A совместим исключительно с автоматическими выключателями серии BKN-b от LS Electric. Монтируется механически на боковой поверхности аппарата - не требует сверления или дополнительных креплений. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что питание отключено перед установкой. После монтажа проверьте свободное движение контакта: он должен срабатывать точно при каждом переключении основного автомата.

Безопасность и стандарты

Контакт соответствует требованиям безопасности для устройств низкого напряжения. IP20 обеспечивает базовую защиту внутри закрытых щитов. Не предназначен для использования во взрывоопасных средах, на открытом воздухе или в условиях повышенной влажности. Работает в пределах температур, допустимых для автоматических выключателей BKN-b - обычно от -25C до +40C.

Преимущества

• Простой и надёжный механизм - минимум точек отказа
• Механическая связь с основным контактом выключателя - гарантирует точную синхронизацию сигнала
• Не требует внешнего питания - работает за счёт физического движения механизма автомата
• Легко заменить при необходимости - доступен как запчасть для сервисного обслуживания

Ограничения применения

• Не совместим с другими сериями автоматов - даже аналогичными от других брендов
• IP20 не позволяет использовать вне щита или в сыром помещении
• Рассчитан только на сигнал - не предназначен для коммутации нагрузки выше 6 А
• Не поддерживает импульсные или высокочастотные сигналы - только дискретное состояние “вкл/выкл”

Примеры использования

• Управление световым индикатором “Автомат включён” на панели оператора
• Подключение к PLC для отслеживания аварийного отключения на конвейере
• Интеграция в систему учёта времени работы оборудования через реле контроля состояния
• Сигнализация о срабатывании теплового расцепителя в щите распределения

Практические советы

• Проверяйте соответствие артикула 06150012r0 с моделью автомата BKN-b - не все версии поддерживают этот контакт
• При сборке щита оставляйте место вокруг контакта - он не должен задевать соседние элементы
• Используйте цветные метки на проводах: красный - вход, белый - выход сигнала
• После монтажа протестируйте работу: вручную переведите автомат в положение “вкл” и измерьте замыкание контакта мультиметром
• Запасной контакт всегда лучше иметь под рукой - замена занимает менее 5 минут, но экономит время простоя
