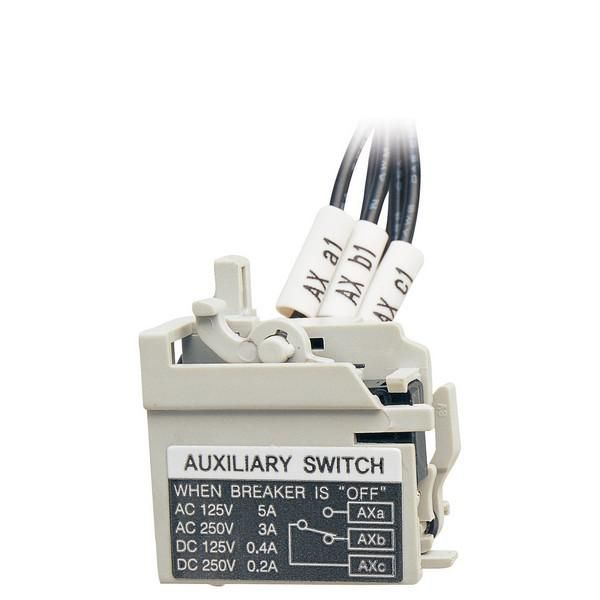

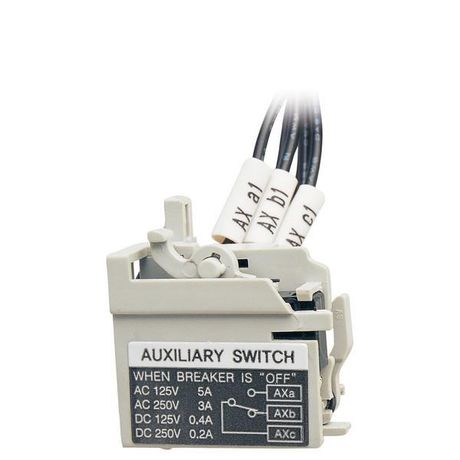

Контакт сигнализации положения выключателя для Metasol MCCB 400-800 AF A AX1 LWT ABE/S/L400a~800a/H400a LS Electric 83011136002 LSIS

Контакт сигнализации положения выключателя для автоматического выключателя 400–800 А, серия AX1, LS Electric - это вспомогательный элемент, который передаёт сигнал о состоянии включения или отключения автомата на внешние системы управления, контроля или сигнализации. Применяется совместно с автоматическими выключателями серии AX1 от LS Electric.

Назначение и область применения

Этот контакт используется для дистанционного определения состояния автоматического выключателя - включён он или отключён. Он не управляет самим аппаратом, а лишь сообщает его текущий статус другим устройствам: пультам управления, системам АСУ ТП, PLC, световым индикаторам или реле контроля.

Подходит для установки в промышленных объектах, где важно знать состояние силового оборудования: на станциях распределения энергии, в цепях питания насосов, компрессоров, конвейеров, вентиляторов и других нагрузок, защищаемых автоматическими выключателями серии AX1.

Технические характеристики

• Тип контакта: вспомогательный, механический, нормально разомкнутый/замкнутый (NO/NC)
• Рабочий ток: до 5 А (при напряжении до 250 В переменного тока)
• Напряжение коммутации: до 250 В AC / 250 В DC
• Механическая связь: привязан к движению главных контактов выключателя - активируется одновременно с переключением аппарата
• Интеграция: устанавливается непосредственно на автоматический выключатель серии AX1, 400–800 А

Совместимость и монтаж

Контакт сигнализации положения выключателя для автоматического выключателя 400–800 А, серия AX1, LS Electric совместим только с автоматическими выключателями серии AX1 от LS Electric мощностью 400–800 А. Установка выполняется на специальный фланец боковой поверхности корпуса выключателя. Монтаж требует предварительного отключения питания и соблюдения правил безопасности.

Не подлежит самостоятельному демонтажу без снятия выключателя из шкафа. Для замены требуется доступ к задней части аппарата. Контакт не является модульным - его нельзя установить на другие серии автоматических выключателей, даже от LS Electric.

Безопасность и стандарты

Произведён в соответствии с международными требованиями IEC 60947-1 и IEC 60947-2. Обеспечивает гальваническую развязку между силовой цепью и цепью управления. Соответствует классу защиты IP20 - не предназначена для работы во влажной среде или в условиях пылевой нагрузки вне корпуса выключателя.

Преимущества

• Высокая надёжность: механическая связь исключает ложные срабатывания
• Простота интеграции: не требует внешнего питания, работает как пассивный переключатель
• Совместимость с большинством систем автоматизации: выходной сигнал соответствует стандартным входам PLC и реле
• Один контакт обеспечивает два состояния: NO и NC - позволяет использовать одинаковые схемы для различных алгоритмов контроля

Ограничения применения

• Не применяется с автоматическими выключателями других серий - даже аналогичной мощности
• Не рассчитан на частые операции: максимальная частота переключений - до 1000 раз в час
• Не предназначен для работы в условиях повышенной влажности, агрессивных сред или открытого монтажа - только внутри щита
• Не имеет индикации состояния - необходимо подключение внешних устройств для визуализации

Примеры использования

• На конвейере: сигнал от контакта передаётся на HMI, показывающий, включен ли двигатель через автомат AX1
• В системе резервирования: PLC проверяет статус выключателя перед запуском резервного источника
• В аварийном отключении: при срабатывании автомата контакт даёт сигнал тревоги на пульт диспетчера

Практические советы

• Перед заказом убедитесь, что ваш автомат - именно модель AX1 с номиналом 400–800 А. Контакт не подойдёт к AX2, AX3 или другим сериям.
• При проектировании схемы учтите, что контакт не создаёт питание - он лишь замыкает/размыкает цепь. Подключайте его к уже имеющемуся источнику управления.
• Для долговечности не используйте этот контакт для высокочастотных импульсов - он не предназначен для быстрого переключения, как реле.
• Запасной контакт можно закупить отдельно по артикулу 83011136002 - он совпадает с оригинальным комплектом от LS Electric.
