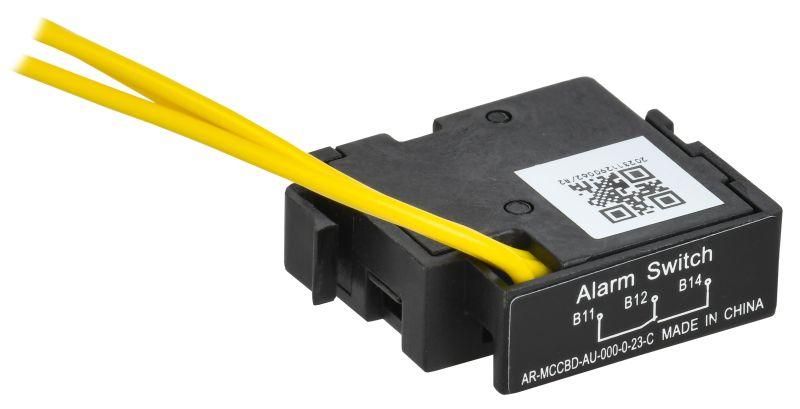

Контакт аварийный ARMAT правый для MCCB типоразмер G; H; I IEK (ИЭК) AR-MCCBD-AU-000-0-23-C

Контакт аварийный правый для автоматического выключателя MCCB типоразмер G; H; I (ARMAT, IEK) - это дополнительный элемент, который передаёт сигнал о срабатывании автомата в цепь управления или сигнализации. Применяется в системах контроля и защиты на промышленном оборудовании совместно с автоматическими выключателями серии ARMAT от IEK. Артикул ar-mccbd-au-000-0-23-c обеспечивает надёжную связь между силовым устройством и управляющей системой.

Назначение и область применения

Контакт аварийный правый для автоматического выключателя MCCB типоразмер G; H; I (ARMAT, IEK) используется для дистанционной фиксации факта срабатывания автомата. Он реагирует на такие события, как:

• сработка от сверхтока;
• перегрузка;
• короткое замыкание;
• действие независимого расцепителя;
• срабатывание расцепителя минимального напряжения;
• нажатие кнопки «ТЕСТ».

Сигнал с этого контакта подаётся на пульт управления, PLC, световую сигнализацию или систему сбора данных. Подходит для установки на промышленных объектах: станках, конвейерах, щитах распределения энергии, насосных станциях.

Технические характеристики

• Тип контакта: дополнительный (не влияет на основную коммутационную способность автомата);
• Количество переключающих контактов: 1 (один комплект НО + НЗ);
• Количество нормально открытых (НО) контактов: 1;
• Количество нормально закрытых (НЗ) контактов: 1;
• Номинальный ток AC-15 при 230 В: 0,3 А - предназначено только для слаботочных цепей управления, не для питания нагрузок;
• Тип подключения: с предварительно подключённым кабелем - готов к монтажу, не требует самостоятельной проводки;
• Тип установки: наружный / встроенный - совместим с обоими вариантами монтажа на выключателе;
• Способ монтажа: наружный / встроенный - фиксируется на боковой поверхности автомата типа G, H или I.

Совместимость и монтаж

Контакт аварийный правый для автоматического выключателя MCCB типоразмер G; H; I (ARMAT, IEK) устанавливается исключительно на автоматы серии ARMAT с типоразмерами G, H и I. Не совместим с другими сериями или моделями других производителей.

Монтаж выполняется вручную: контакт плотно защёлкивается на специальном креплении справа от автомата. Кабель уже подсоединён - достаточно подключить его к соответствующему входу в УУ или контроллере. Перед установкой проверьте, что автомат находится в отключенном состоянии.

Безопасность и стандарты

Произведён в соответствии с требованиями к изделиям для распределительных устройств. Соответствует стандартам IEC 60947-1 и IEC 60947-2 для дополнительных контактов. Максимальная рабочая мощность - 0,3 А при 230 В переменного тока. Не предназначен для работы с высокими токами или постоянным током выше указанных значений.

Преимущества

• Готовый к использованию кабель снижает время монтажа и исключает ошибки при подключении;
• Наличие одновременно НО и НЗ контактов позволяет гибко настраивать логику сигнализации (например, один для «сработал», другой для «не сработал»);
• Фиксация на корпусе автомата обеспечивает механическую синхронизацию с состоянием главного контакта;
• Работает в широком температурном диапазоне, характерном для промышленных условий.

Ограничения применения

• Не применяется в цепях с током более 0,3 А - возможен оплавление контактов и выход из строя;
• Не предназначен для коммутации силовых цепей - только для сигналов управления;
• Поддерживается только для автоматических выключателей ARMAT типоразмеров G, H, I - другие модели не подходят;
• Не рекомендовано использовать в средах с повышенной взрывоопасностью без дополнительной защиты.

Примеры использования

• На конвейере: при срабатывании автомата - зажигается красный индикатор на пульте оператора;
• В щите освещения: сигнал с контакта отправляется в SCADA-систему для записи аварийных событий;
• На насосной станции: при отключении по перегрузке - система запускает резервный насос через реле;
• В тестировании оборудования: при нажатии кнопки «ТЕСТ» - контроллер получает подтверждение работоспособности расцепителя.

Практические советы

• Перед установкой убедитесь, что автомат отключён и обесточен - даже при малом токе есть риск повреждения чувствительной электроники;
• Проверьте соответствие типоразмера автомата (G/H/I) - неверный монтаж может повредить механизм;
• При прокладке кабеля от контакта не допускайте перегибов и трения о острые кромки - кабель имеет жилы малого сечения;
• Если нужен только НО или только НЗ контакт - второй можно оставить свободным, он не влияет на работу;
• Для долговечности используйте этот контакт только в сухих, неагрессивных средах - влажность и химические пары могут снизить срок службы.
