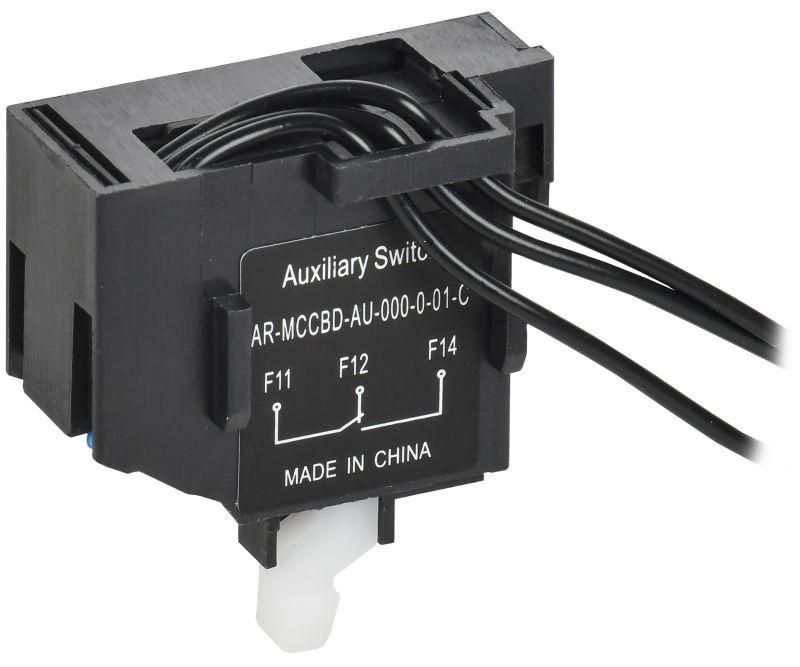

Дополнительный контакт ARMAT левый для MCCB типоразмер S 1NO1NC - AR-MCCBD-AU-000-0-01-C IEK

Дополнительный контакт левый для автоматического выключателя MCCB типоразмер S 1NO1NC от IEK (ИЭК), артикул ar-mccbd-au-000-0-01-c, обеспечивает передачу сигнала о состоянии главных контактов выключателя - включен или отключен - без необходимости физического доступа к устройству.

Назначение и область применения

Этот контакт используется для удалённой индикации положения главных контактов автоматического выключателя типа MCCB с типоразмером S. Он позволяет получать сигнал о том, находится ли выключатель во включённом (НО) или отключённом (НЗ) состоянии, что необходимо для систем управления, контроля и автоматизации. Применяется в щитах распределения электроэнергии, на производстве, в системах аварийного отключения, где требуется дистанционный мониторинг состояния оборудования.

Технические характеристики

• Тип: дополнительный контакт с одним нормально замкнутым (НЗ) и одним нормально разомкнутым (НО) контактом - 1NO1NC
• Номинальный рабочий ток: 0,3 А при переменном напряжении 230 В (AC-15)
• Исполнение: наружный / встроенный - устанавливается непосредственно на боковой поверхности автомата
• Способ монтажа: совпадает с исполнением - крепится к корпусу выключателя без сверления или доработки
• Подключение: с предварительно подключённым кабелем - готов к подключению, не требует самостоятельной коммутации

Совместимость и монтаж

Дополнительный контакт левый для автоматического выключателя MCCB типоразмер S 1NO1NC совместим только с выключателями серии ARMAT от IEK (ИЭК) типоразмера S. Установка выполняется путём защёлкивания на левой стороне корпуса автомата - совмещаются механические пазы и фиксирующие элементы. Кабель уже подготовлен, поэтому достаточно подвести его к клеммнику управления. Не устанавливается на автоматы других типоразмеров (M, L и т.д.) или других брендов.

Преимущества

• Готовое решение: кабель уже подсоединён - снижает время монтажа и риск ошибок при подключении
• Механическая синхронизация: контакт точно повторяет положение главных контактов автомата без задержек
• Устойчивость к вибрациям: надёжная фиксация на корпусе исключает самопроизвольное отсоединение
• Не требует внешнего питания: работает как пассивный коммутирующий элемент, не потребляет энергию

Ограничения применения

• Рассчитан только на слаботочные цепи до 0,3 А - нельзя использовать для управления мощными нагрузками
• Совместим только с автоматическими выключателями MCCB типоразмера S из серии ARMAT - не подойдёт к другим моделям IEK или конкурентов
• Не предназначена для установки в условиях постоянного воздействия воды или агрессивных сред - не имеет защиты IP выше базового уровня
• Не рекомендуется применять в цепях с высокой частотой переключений более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• Сигнализация включения/отключения станка через PLC в автоматизированной линии
• Индикация состояния автомата на пульте управления в распределительном щите
• Логика безопасности: система не запустится, пока не получен сигнал “выключено” от автомата
• Аварийное отключение: при срабатывании автомата - отправка сигнала в систему учёта и оповещения

Практические советы

• Перед установкой проверьте, чтобы автомат был полностью отключён и обесточен
• Убедитесь, что на корпусе автомата есть свободная левая сторона - контакт не устанавливается справа
• При прокладке кабеля избегайте перегибов и трения о острые кромки - повреждение изоляции может вызвать ложный сигнал
• Для длительной работы в условиях повышенной влажности используйте дополнительную герметизацию места входа кабеля
• Не пытайтесь адаптировать этот контакт к другим типоразмерам - даже небольшое отличие в габаритах приведёт к некорректной работе
