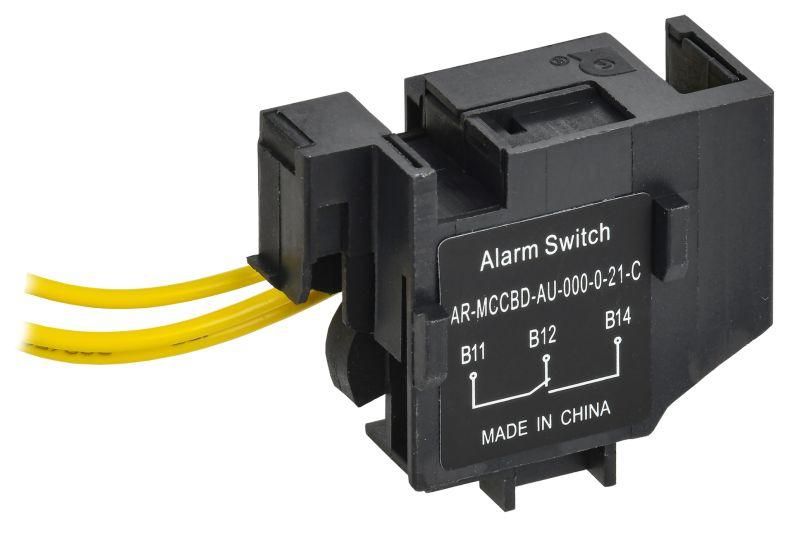

Аварийный контакт ARMAT правый для MCCB типоразмер S - AR-MCCBD-AU-000-0-21-C IEK

Контакт аварийный правый для автоматического выключателя MCCB типоразмер S ARMAT IEK - это дополнительный модуль, который передаёт сигнал о срабатывании автомата IEK серии ARMAT при перегрузке, КЗ или активации расцепителей. Устанавливается на выключатель для удалённого контроля состояния оборудования.

Назначение и область применения

Контакт аварийный правый для автоматического выключателя MCCB типоразмер S ARMAT IEK используется для дистанционной сигнализации о срабатывании автомата. Он фиксирует события: отключение из-за сверхтока, перегрузки, короткого замыкания, а также сработавший независимый расцепитель, расцепитель минимального напряжения или кнопка «ТЕСТ». Подходит для систем управления, пультов учёта, SCADA и других решений, где важно знать состояние защиты в реальном времени.

Технические характеристики

• Тип контакта: дополнительный, одноконтактный
• Количество переключающих контактов: 1 (1 НЗ + 1 НО)
• Номинальный ток AC-15 при 230 В: 0,3 А - предназначено для слаботочных цепей управления, не для силовой нагрузки
• Тип подключения: с предварительно подключенным кабелем - готов к монтажу, не требует самостоятельной коммутации
• Тип установки: наружный / встроенный - совместим с обоими способами крепления на выключателе
• Способ монтажа: наружный / встроенный - устанавливается прямо на корпус автомата без дополнительных кронштейнов

Совместимость и монтаж

Контакт аварийный правый для автоматического выключателя MCCB типоразмер S ARMAT IEK совместим только с автоматическими выключателями серии ARMAT типоразмера S. Монтируется на правую сторону корпуса автомата - необходимо проверить наличие свободного места для защёлкивания. Предварительно подключённый кабель позволяет сразу подвести провода к панели управления без дополнительных соединений. Не используйте для подключения мощных устройств - только для входов PLC, реле, индикации.

Безопасность и стандарты

Произведён в соответствии с требованиями к комплектующим для аппаратов защиты IEK. Соответствует нормам безопасности для слаботочных цепей. Не имеет сертификации по IEC 60947-5-1 для силовых контактов - применяется исключительно в цепях управления до 0,3 А.

Преимущества

• Готовый к использованию кабель снижает время монтажа и риск ошибок при подключении
• Один контакт обеспечивает два типа сигнала - нормально замкнутый (НЗ) и нормально открытый (НО) - гибкость для различных схем управления
• Установка без инструментов - защёлкивается на штатное место на корпусе автомата
• Совместим с основными функциями ARMAT: срабатывает при всех видах отключений, включая тестовое

Ограничения применения

• Не предназначен для работы с токами выше 0,3 А - возможен оплавление контактов
• Работает только с выключателями MCCB типоразмера S серии ARMAT - несовместим с другими брэндами или типоразмерами
• Не защищён от внешних механических воздействий - не устанавливайте в местах с высокой вероятностью повреждения
• Не рассчитан на частые переключения - ограниченная механическая долговечность

Примеры использования

• Подключение к контроллеру PLC для отображения аварийного отключения станка
• Сигнализация на панели управления цеха при срабатывании автомата
• Логирование событий в системе мониторинга энергоэффективности
• Индикация срабатывания расцепителя минимального напряжения в щите питания

Практические советы

• Перед установкой убедитесь, что на правой стороне автомата нет установленных других модулей - контакт занимает всё доступное место
• Проверьте направление кабеля - он выводится в сторону, удобную для маршрута проводки к панели
• Используйте кабель с запасом длины - не натягивайте его при сборке щита
• Для надёжной связи с PLC рекомендуется использовать экранированный кабель, особенно при работе рядом с переменным током высокой мощности
• При замене автомата - новый контакт аварийный правый для автоматического выключателя MCCB типоразмер S ARMAT IEK можно установить на аналогичное место нового устройства
