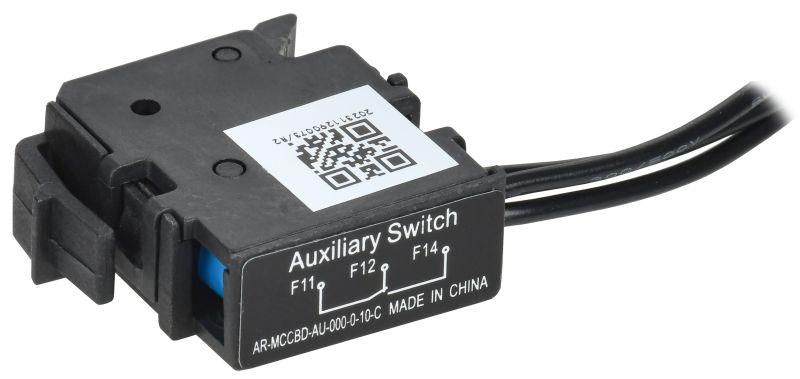

Дополнительный контакт ARMAT правый для MCCB типоразмер A, D 1NO1NC - AR-MCCBD-AU-000-0-10-C IEK

Дополнительный контакт правый для автоматического выключателя типоразмер A, 1 нормально открытый 1 нормально закрытый от бренда IEK (ИЭК), артикул ar-mccbd-au-000-0-10-c, предназначен для передачи сигнала о состоянии главных контактов выключателя в систему управления. Устройство устанавливается на выключатель типа A из серии ARMAT и обеспечивает контроль в режиме реального времени.

Назначение и область применения

Дополнительный контакт используется для дистанционной фиксации состояния автомата - включен он или отключен. Это необходимо для автоматизации, сигнализации и защиты: например, чтобы система могла определить, что выключатель сработал, и отправить сигнал тревоги, запустить резервный источник или заблокировать оборудование.

Подходит для установки на автоматические выключатели типоразмера A из серии ARMAT. Применяется в щитах управления, на производстве, в системах конвейеров, насосных станциях, HVAC и других объектах, где требуется контроль за работой коммутационных устройств.

Технические характеристики

• Тип контакта: один нормально замкнутый (НЗ) + один нормально разомкнутый (НО)
• Номинальный рабочий ток: 0,3 А - предназначено для слаботочных цепей управления, не для силовой нагрузки
• Метод подключения: встроенная клемма с предварительно смонтированным кабелем - не требует внешней проводки
• Способ монтажа: интегрированный - устанавливается непосредственно в гнездо на боковой поверхности выключателя
• Исполнение: наружный/встроенный - совмещает компактную форму с возможностью внутреннего расположения в корпусе выключателя
• Число переключающих контактов: 1 - каждый контакт работает как единая группа (перекидной механизм)

Совместимость и монтаж

Дополнительный контакт совместим только с автоматическими выключателями типоразмера A из серии ARMAT бренда IEK. Он не подходит для моделей других серий или конкурентов.

Установка выполняется путём вставки контакта в специальное гнездо на правой стороне корпуса выключателя до характерного щелчка. Кабель уже подготовлен - достаточно подключить его к контроллеру или реле. Монтаж не требует инструментов, но важно соблюдать полярность при подключении слаботочных цепей.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для распределительных устройств. Соответствует принципам безопасности, применяемым в серии ARMAT: изоляция, механическая прочность и надёжность контактов проверены в условиях длительной эксплуатации.

Преимущества

• Готовый кабель исключает ошибки при подключении и снижает время монтажа
• Интегрированная конструкция минимизирует риск потери контакта при вибрации или частых операциях
• Наличие двух типов контактов (НО+НЗ) позволяет использовать его в различных схемах управления - от сигнализации до логических цепей
• Работает в паре с выключателем без зазора - состояние контакта точно соответствует положению главных контактов автомата

Ограничения применения

• Не предназначен для работы с токами выше 0,3 А - использование в силовых цепях вызовет повреждение контактов
• Совместим только с выключателями типоразмера A из серии ARMAT; не подходит для B, C, D и других типоразмеров
• Не рассчитан на работу во взрывоопасных средах или при температуре ниже -40C / выше +85C - уточняйте условия эксплуатации в документации на основной выключатель
• Не является самостоятельным устройством - требует наличия совместимого автоматического выключателя

Примеры использования

• На промышленном конвейере: сигнал от контакта сообщает PLC, что выключатель отключился - система останавливает линию и выводит сообщение об аварии
• В распределительном щите: НЗ-контакт активирует лампу «Выключено», НО-контакт - лампу «Включено»
• В системе резервирования питания: при отключении основного автомата контакт передаёт команду на включение дизель-генератора

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен
• Проверьте, что гнездо на корпусе выключателя чистое - грязь или деформация могут помешать плотному соединению
• При использовании в системах с высокой вибрацией дополнительно зафиксируйте кабель хомутиком, чтобы избежать перегиба
• Для диагностики используйте мультиметр: при включённом выключателе НО-контакт должен показывать замыкание, НЗ - размыкание
• Не пытайтесь установить этот контакт на выключатели других брендов - даже если они кажутся похожими, механические и электрические параметры отличаются
