Контакт сигнализиции аварийного отключения НЗ + доп. контакт. НО SE GMAD0110 APC

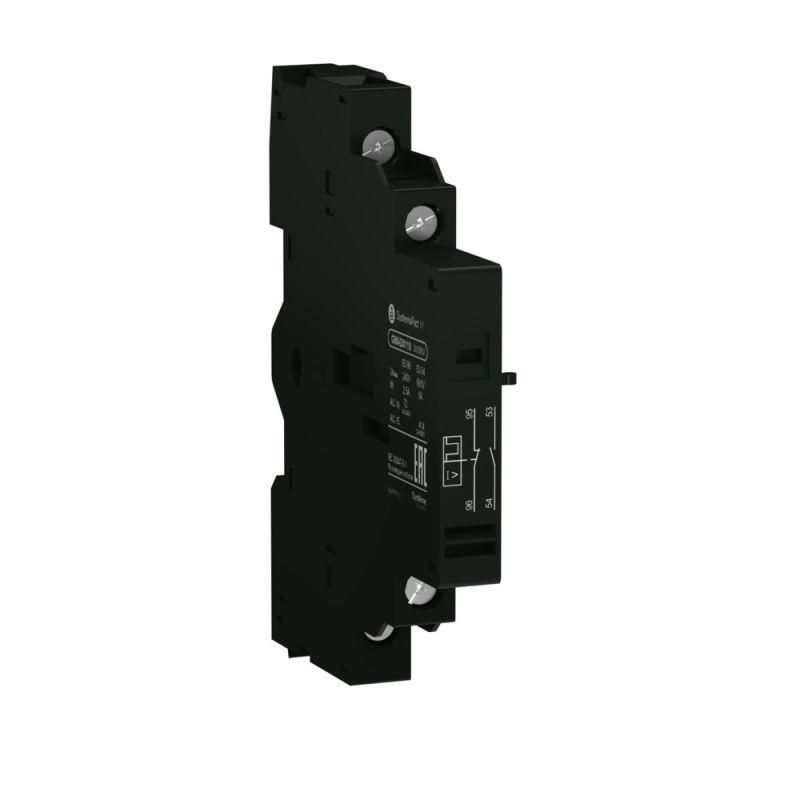

Контакт сигнализации аварийного отключения нормально замкнутый с дополнительным нормально открытым контактом ГСИ, ГСИ(н) от Systeme Electric - это вспомогательный модуль для автоматических выключателей серии SystemePact GM2. Он передаёт сигнал о состоянии отключения через два типа контактов: один нормально замкнутый (для аварии) и один нормально открытый (для сигнализации). Артикул gmad0110 устанавливается сбоку на выключатель и используется в системах контроля и управления.

Назначение и область применения

Этот контакт предназначен для передачи информации о положении автомата: включен/выключен, произошло ли аварийное отключение. Он работает в паре с автоматическими выключателями SystemePact GM2 и позволяет подключить внешние устройства - индикаторы, реле, контроллеры, панели управления. Применяется там, где важно знать состояние аппарата без физического осмотра: на производстве, в распределительных щитах, на конвейерах, насосных станциях, в системах безопасности.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 1
• Количество нормально открытых (НО) контактов: 1
• Номинальный рабочий ток: 0,3 А - подходит только для слаботочных цепей сигнализации и управления
• Тип подключения: винтовые зажимы - надёжное, проверенное соединение
• Способ монтажа: боковой, слева от основного выключателя
• Гарантийный срок: 24 месяца
• Тип действия: мгновенный - реакция происходит сразу при изменении положения контактов автомата

Совместимость и монтаж

Контакт ГСИ, ГСИ(н) совместим только с автоматическими выключателями серии SystemePact GM2. Установка возможна исключительно сбоку слева от корпуса выключателя - другие стороны не поддерживают механическую связь. Монтаж выполняется без инструментов: защёлкивается на направляющие штанги, затем затягиваются винты подключения. Подключение проводов - до 1,5 мм2. Не допускается установка на другие модели выключателей, даже из той же серии, если они не имеют соответствующего крепления.

Безопасность и стандарты

Устройство соответствует требованиям к вспомогательным контактам для коммутационной аппаратуры. Рабочий ток 0,3 А обеспечивает безопасную работу в цепях управления, исключающих риск перегрузки. Не предназначен для силовых цепей. Соответствует принципам проектирования системы SystemePact - все элементы сертифицированы и взаимозаменяемы внутри серии.

Преимущества

• Два функциональных контакта в одном модуле - экономия места и упрощение схемы
• Мгновенное действие - сигнал поступает точно в момент срабатывания автомата
• Надёжная винтовая клемма - минимизация рисков окисления и плохого контакта
• Стандартная совместимость с SystemePact GM2 - гарантия точного механического и электрического взаимодействия

Ограничения применения

• Не использовать в цепях выше 0,3 А - возможен оплавление контактов
• Подходит только для SystemePact GM2 - несовместим с другими типами автоматов, включая SystemePact MCP
• Разрешён монтаж только слева - правосторонняя установка невозможна
• Не предназначен для частых операций включения/отключения - рассчитан на сигнализацию, а не на управление нагрузкой

Примеры использования

• На станке: при аварийном отключении контактора - сигнал «Авария» загорается на пульте управления
• В распределительном щите: НО-контакт запускает световой индикатор «Выключено», НЗ-контакт активирует тревожную кнопку при срабатывании защиты
• В системе SCADA: оба контакта подключаются к PLC для сбора статуса оборудования

Практические советы

• Перед установкой убедитесь, что выключатель SystemePact GM2 имеет свободное боковое место слева - иначе контакт не защёлкнется
• При подключении проводов не перетягивайте винты - это повредит пластиковую клемму
• Для долговечности используйте жилы с медными наконечниками, особенно в условиях вибрации
• Если нужен контакт справа - выбирайте другую модель; этот артикул gmad0110 - только для левой стороны
• Не путайте с контактами серии SystemePact MCP - хотя бренд одинаковый, механика и крепление отличаются
