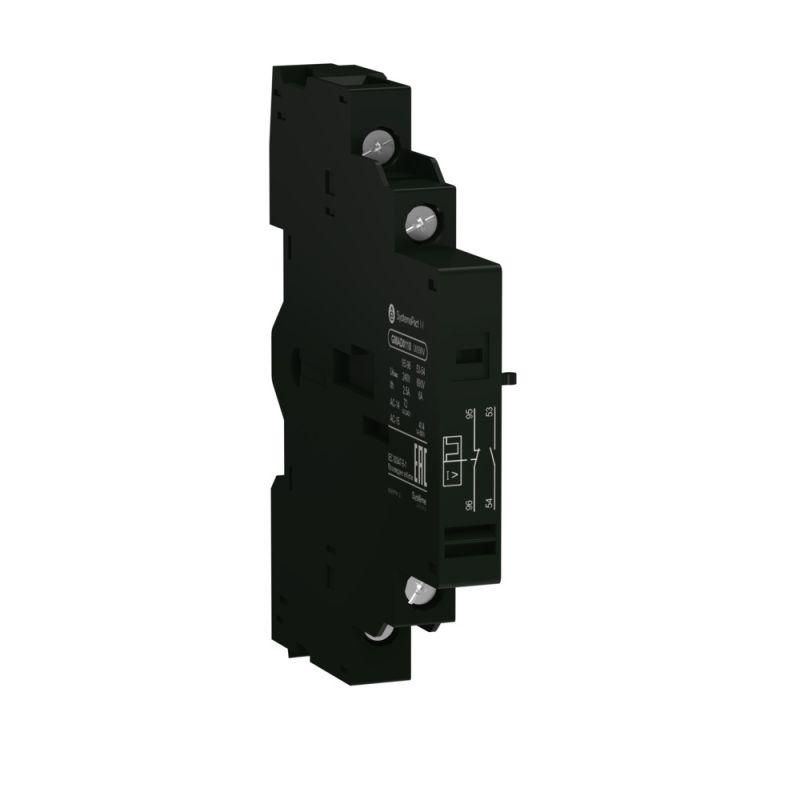

Контакт сигнализиции аварийного отключения НЗ + доп. контакт. SE GMAD0101 APC

Контакт сигнализации аварийного отключения нормально замкнутый (НЗ) с дополнительным контактом нормально замкнутый (НЗ) ГМ2/ГМ3, ГСИ - это вспомогательный компонент для автоматических выключателей серии SystemePact GM2, обеспечивающий передачу сигналов о состоянии аппарата и аварийном отключении. Артикул gmad0101 от бренда Systeme Electric предназначен для установки на стороне выключателя и используется в системах управления и сигнализации.

Назначение и область применения

Этот контакт используется для передачи информации о положении автомата: включен / отключен / сработало аварийное отключение. Он позволяет подключить внешние устройства - световые индикаторы, реле контроля, системы сбора данных или пульты управления. Применяется исключительно совместно с автоматическими выключателями серии SystemePact GM2 и GM3. Подходит для промышленных объектов: станций управления, конвейерных линий, распределительных щитов, где требуется надежная сигнализация состояния оборудования.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 2
• Тип контакта: мгновенного действия - срабатывает сразу при изменении положения основного автомата
• Номинальный рабочий ток: 0,3 А - допустимая нагрузка для цепей сигнализации и управления, не для силовых цепей
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 1,5 мм2
• Способ монтажа: сбоку слева от автомата - требует соответствующего места на корпусе GM2/GM3
• Количество переключающих контактов: 0 - работает только как НЗ, без размыкания
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Контакт сигнализации аварийного отключения нормально замкнутый (НЗ) с дополнительным контактом нормально замкнутый (НЗ) ГМ2/ГМ3, ГСИ устанавливается **только** на автоматические выключатели серии SystemePact GM2 и GM3. Монтаж выполняется сбоку слева от корпуса выключателя - необходимо наличие свободной площадки с фиксирующими шпонками. Установка возможна только при отключенном питании. После механического защелкивания контакт проверяют тестовым включением - он должен замыкаться при любом положении главного контакта автомата. Не совместим с другими сериями, включая SystemePact MCP - даже если они от того же бренда.

Безопасность и стандарты

Произведён в соответствии с требованиями к вспомогательным устройствам для коммутационной аппаратуры. Соответствует международному стандарту IEC 60947-1 и EN 60947-2. Не содержит опасных материалов. Работает в условиях, допустимых для классического промышленного электрооборудования: температура от -25C до +60C, относительная влажность до 95% без конденсации.

Преимущества

• Два НЗ контакта позволяют использовать один контакт для сигнала “выключено”, второй - для сигнала “аварийное отключение” без дополнительных модулей
• Мгновенный тип срабатывания обеспечивает точную реакцию на изменения состояния автомата
• Винтовой зажим снижает риск плохого контакта при вибрациях и частых переподключениях
• Унифицированная конструкция - легко заменяется при выходе из строя без демонтажа всего автомата

Ограничения применения

• Не предназначен для работы в силовых цепях - максимальный ток 0,3 А запрещает использование для питания нагрузок выше нескольких десятков милливатт
• Поддерживается только для GM2 и GM3; несовместим с GM1, GP, GQ и другими сериями Systeme Electric
• Монтаж возможен только слева - нельзя установить справа или сверху
• Не имеет защиты от пыли и воды - не используется во взрывоопасных средах или на открытых площадках без герметизации щита

Примеры использования

• На конвейере: два контакта подключены к пульту управления - один показывает “машина выключена”, второй - “произошло КЗ и произошло аварийное отключение”
• В распределительном щите: контакты связаны с лампочками красного и жёлтого цвета через реле - оператор видит состояние каждого автомата без вскрытия крышки
• В системе SCADA: контакты подсоединены к дискретному входу контроллера - данные о состоянии автомата передаются в центральный сервер

Практические советы

• Перед установкой проверьте, что на вашем GM2/GM3 есть свободное место слева - там должны быть специальные направляющие и фиксаторы
• При подключении провода используйте наконечники типа ШИ-1,5 - так контакт будет более надёжным при вибрациях
• Не затягивайте винты слишком сильно - можно повредить пластиковую рамку контакта
• Если вам нужен контакт NO (нормально разомкнутый) - этот модуль не подойдет; выбирайте другой артикул
• Артикул gmad0101 всегда заказывайте вместе с выключателем GM2/GM3 - в комплекте он не предусмотрен
