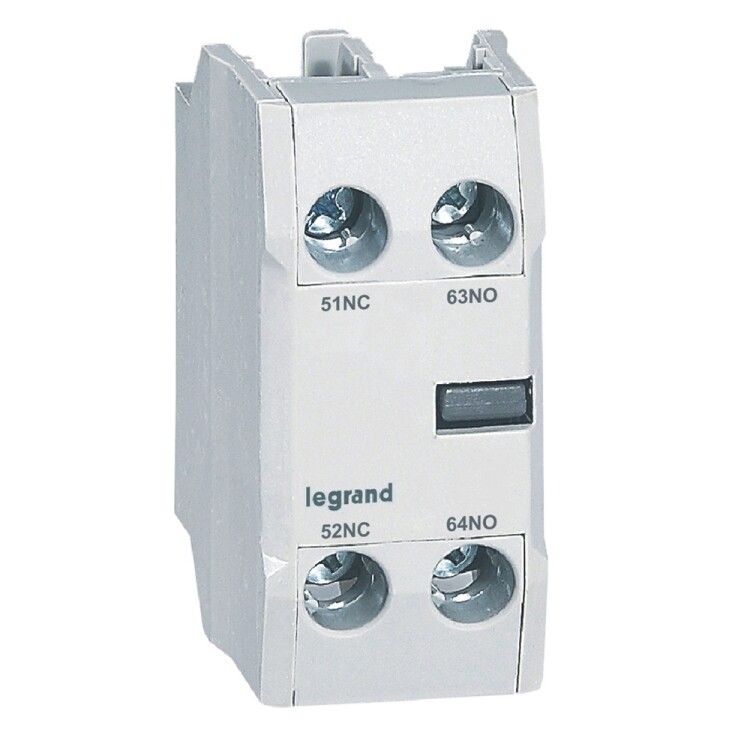

Контакт вспом. фронт. CTX3 1НО 1НЗ Leg 416850 Legrand

Контакт вспомогательный фронтальный 1НО1НЗ от Legrand - компонент для расширения функционала автоматических выключателей серии CTX3. Устанавливается спереди на корпус выключателя и передаёт сигналы о состоянии цепи в систему управления. Артикул 416850 обеспечивает надёжную коммутацию слаботочных цепей в промышленной автоматике.

Назначение и область применения

Контакт вспомогательный фронтальный 1НО1НЗ используется для передачи информации о положении основного аппарата - например, включён/выключен - в системы управления, сигнализации или логические контроллеры. Подходит для установки на защитные выключатели двигателя серии CTX3. Применяется в панелях управления станков, конвейеров, насосных станций и других объектах с требованием контроля состояния оборудования.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный ток при переменном токе 230 В (AC-15): 3 А
• Количество полюсов: 4 (соответствует четырёхполюсному выключателю)
• Переключающие контакты: отсутствуют - контакт предназначен только для вспомогательных цепей
• Тип крепления: защёлка
• Монтаж: фронтальный, сверху

Совместимость и монтаж

Контакт вспомогательный фронтальный 1НО1НЗ совместим исключительно с выключателями серии CTX3 от Legrand. Монтируется на лицевую сторону устройства - не требует вскрытия корпуса. Крепление осуществляется защёлкой: достаточно совместить пазы и плотно нажать до щелчка. Монтаж выполняется сверху - удобен при ограниченном доступе сбоку. Для работы необходимо, чтобы основной выключатель был установлен в шасси с соответствующими направляющими для вспомогательных контактов.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для аппаратов защиты. Рабочий ток 3 А при 230 В AC-15 гарантирует безопасную работу в цепях управления, не перегружает изолирующие материалы. Конструкция предотвращает случайное отсоединение при вибрациях.

Преимущества

• Универсальная комбинация 1НО+1НЗ позволяет использовать один контакт для двух типов сигналов - например, “включено” и “выключено”
• Фронтальный монтаж ускоряет обслуживание - не требуется демонтаж выключателя
• Защёлочное крепление исключает необходимость инструментов
• Поддерживается официальной сервисной сетью Legrand - запчасти легко заменяемы

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 3 А, нельзя использовать для питания нагрузок выше этого значения
• Работает только с выключателями CTX3; несовместима с другими сериями Legrand или продуктами конкурентов
• Не рекомендуется для установки в условиях постоянного воздействия воды, масла или химически активных сред - не имеет повышенной степени защиты IP
• Не подходит для частых операций включения/отключения - рассчитана на сигнальное применение, а не на интенсивную коммутацию

Примеры использования

• Сигнал “двигатель работает” - НО контакт замыкается при включении выключателя, подаёт сигнал на индикацию на пульте
• Сигнал “двигатель отключён” - НЗ контакт размыкается при отключении, используется для блокировки пуска другого оборудования
• Подключение к PLC - оба контакта используются для двойной проверки состояния автомата в программе управления

Практические советы

• Перед установкой убедитесь, что основной выключатель CTX3 находится в отключённом положении - это снижает риск повреждения контактов
• Проверьте соответствие количества полюсов: 4-полюсный контакт требует 4-полюсного выключателя
• Не используйте контакт в качестве механического фиксатора - он не рассчитан на усилие
• При сборке панели учтите свободное пространство вокруг контакта - он выступает вперёд и может мешать соседним элементам
• Артикул 416850 - единственный номер для заказа этого типа контакта в серии CTX3; другие артикулы не подходят
