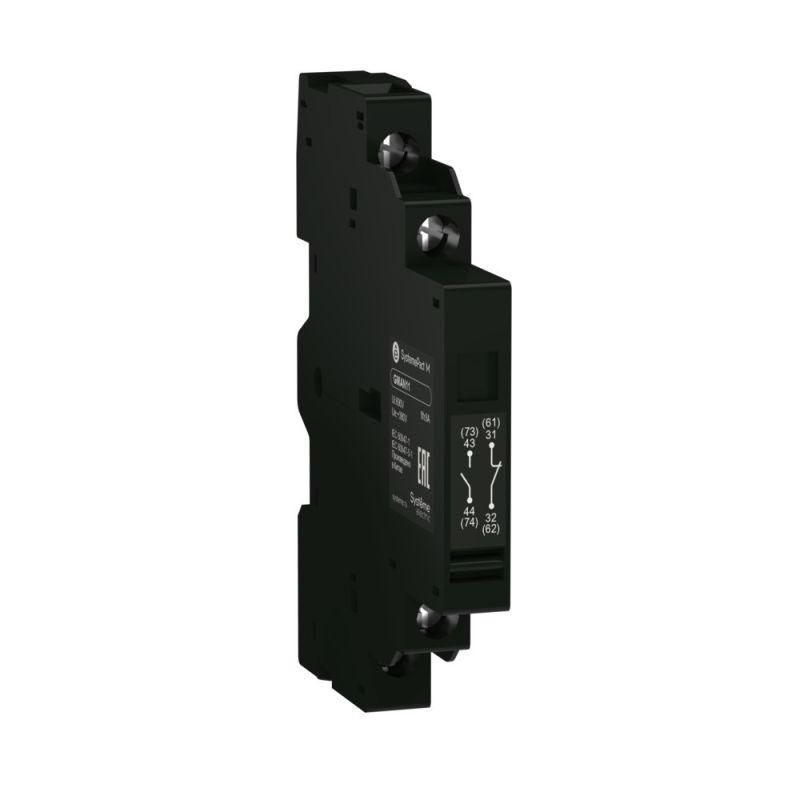

Блок дополнительных контактов GM2 1НО+1НЗ боковой монтаж Systeme Electric GMAN11

Дополнительный блок контактов GM2/GM3 1 нормально открытый + 1 нормально закрытый боковой от Systeme Electric - компактное устройство для расширения функционала автоматических выключателей серии SystemePact GM2. Артикул gman11 позволяет передавать сигналы состояния выключателя в системы управления и сигнализации без изменения основной коммутационной цепи.

Назначение и область применения

Этот блок контактов предназначен для установки на автоматические выключатели серии SystemePact GM2 и используется для передачи информации о состоянии аппарата - включен/выключен - в управляющие и сигнальные цепи. Подходит для систем автоматизации, панелей управления, контроля работы оборудования. Применяется там, где требуется отслеживать положение выключателя без подключения нагрузки через сами контакты выключателя.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Метод монтажа: боковой - устанавливается на боковую поверхность автомата
• Совместим с: автоматическими выключателями серии SystemePact GM2 и GM3
• Не содержит собственной коммутирующей способности - работает только как вспомогательный элемент
• Рабочий ток: до 5 А (при напряжении до 480 В переменного тока)
• Количество контактов: два - один замыкающий, один размыкающий

Совместимость и монтаж

Дополнительный блок контактов gman11 совместим исключительно с выключателями SystemePact GM2 и GM3. Установка выполняется путём защёлкивания на специальный фиксирующий механизм сбоку корпуса автомата. Монтаж возможен только при отключённом питании. После установки проверьте надёжность защёлки - контактная группа должна двигаться синхронно с главными контактами выключателя. Нельзя использовать с другими сериями автоматов, даже если они имеют аналогичный внешний вид.

Преимущества

• Увеличивает количество доступных вспомогательных контактов без замены всего выключателя
• Имеет жёстко заданную механическую связь с главным аппаратом - гарантирует точное соответствие состояния контактов и положения рычага
• Боковая установка не занимает место сверху или снизу - удобно при плотной компоновке шкафов
• Выполнен из прочного термостойкого материала - устойчив к перегреву и механическим воздействиям

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для слаботочных сигналов (сигнализация, управление, логика)
• Не совместим с выключателями других серий, включая SystemePact MCP - хотя он указан в описании производителя, этот блок рассчитан именно на GM2/GM3
• Не имеет защиты от перегрузок или коротких замыканий - требует внешней защиты в цепи сигнализации
• Не рекомендован для использования во взрывоопасных зонах без дополнительной защиты

Примеры использования

• Подключение к панели управления станка: световой индикатор “включено” активируется при замыкании НО-контакта
• Логическая цепь в PLC: НЗ-контакт даёт сигнал “отключено” для запуска аварийной остановки
• Система удалённого мониторинга: состояние выключателя передаётся на сервер через реле, управляемое этим блоком
• Автоматизация конвейера: блок gman11 информирует контроллер о том, что выключатель сработал по перегрузке

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен
• Проверьте, чтобы блок плотно защёлкнулся - щелчок должен быть чёткий, без люфта
• При использовании в цепях с высокой частотой переключений следите за износом контактов - срок службы ограничен механическими циклами (до 100 000 операций)
• Не затягивайте болты рядом с местом установки слишком сильно - можно повредить пластиковую рамку блока
• Для диагностики используйте тестер: при включённом выключателе НО-контакт должен быть замкнут, НЗ - разомкнут
