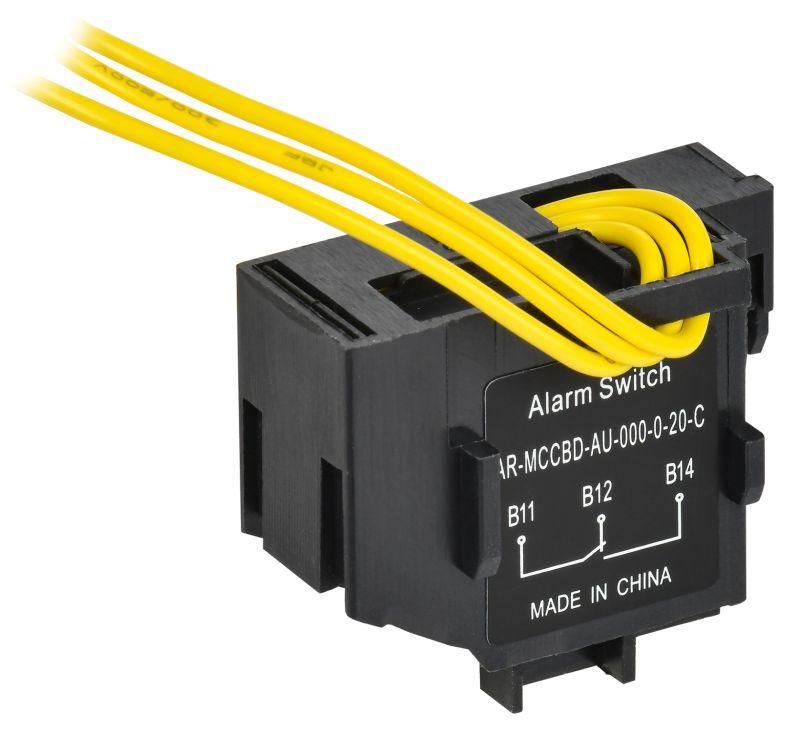

Аварийный контакт ARMAT левый для MCCB типоразмер S - AR-MCCBD-AU-000-0-20-C IEK

Контакт аварийный левый для автоматического выключателя типоразмер S ARMAT IEK - это дополнительный элемент, который передаёт сигнал о срабатывании автомата IEK серии ARMAT при перегрузке, КЗ или использовании кнопки «ТЕСТ». Устройство устанавливается на выключатель и позволяет удалённо контролировать состояние защиты в цепях управления.

Назначение и область применения

Контакт аварийный левый для автоматического выключателя типоразмер S ARMAT IEK используется для передачи сигнала о срабатывании автомата. Он реагирует на следующие события:

• сработала защита от сверхтока или перегрузки;
• сработал независимый расцепитель;
• сработал расцепитель минимального напряжения;
• была нажата кнопка «ТЕСТ».

Подходит для систем автоматизации, пультов управления, PLC и световой/звуковой сигнализации. Применяется в щитовых, на производствах, в системах энергообеспечения зданий.

Технические характеристики

• Тип изделия: дополнительный контакт
• Количество контактов: 1 НЗ + 1 НО (переключающий контакт)
• Номинальный рабочий ток: 0,3 А при AC-15, 230 В
• Исполнение: наружный / встроенный - совместим с автоматами типа S ARMAT IEK
• Способ монтажа: наружный / встроенный - устанавливается прямо на корпус автомата
• Тип подключения: с предварительно подключенным кабелем - готов к подключению без дополнительной зачистки проводов

Совместимость и монтаж

Контакт аварийный левый для автоматического выключателя типоразмер S ARMAT IEK совместим только с автоматическими выключателями серии ARMAT IEK типоразмера S. Монтируется на боковую поверхность автомата слева (по направлению потока тока). Подключение осуществляется через уже установленный кабель - достаточно подсоединить его к цепи контроля. Не требует инструментов для установки - фиксируется механически при защёлкивании.

Безопасность и стандарты

Устройство соответствует требованиям к комплектующим для автоматических выключателей, применяемым в рамках серийной продукции IEK. Работает в рамках нормативов для вспомогательных контактов в электроустановках до 1000 В переменного тока. Не имеет собственной степени защиты IP - зависит от герметичности основного автомата.

Преимущества

• Готовый кабель снижает время монтажа и исключает ошибки при подключении
• Переключающий контакт (1 НЗ + 1 НО) обеспечивает гибкость в организации цепей сигнализации
• Механическая связь с механизмом автомата гарантирует точную синхронизацию сигнала с фактическим срабатыванием
• Рассчитан на длительную работу в условиях промышленной среды

Ограничения применения

• Не работает с автоматами других серий или типоразмеров - только с ARMAT S
• Номинальный ток 0,3 А - нельзя использовать для управления мощными нагрузками, только для сигналов управления
• Не предназначена для работы в цепях постоянного тока - только переменный ток 230 В
• Не является изолированным устройством - не следует устанавливать вне корпуса автомата

Примеры использования

• Сигнализация срабатывания автомата на пульте оператора в цехе
• Логика отключения оборудования при отказе питания через расцепитель мин. напряжения
• Фиксация причин отключения в системе SCADA - когда автомат сработал по перегрузке
• Тестирование системы безопасности: при нажатии «ТЕСТ» система получает подтверждение работоспособности

Практические советы

• Проверьте типоразмер автомата перед покупкой - контакт аварийный левый для автоматического выключателя типоразмер S ARMAT IEK не подойдёт к M, L или другим размерам
• Не используйте этот контакт для коммутации силовых цепей - он рассчитан только на управление и сигнализацию
• При замене автомата сохраните оригинальный контакт - новые модели ARMAT S имеют одинаковый интерфейс
• Если нужен контакт справа - выбирайте правостороннюю версию; левый контакт не меняет положение при перевороте автомата
