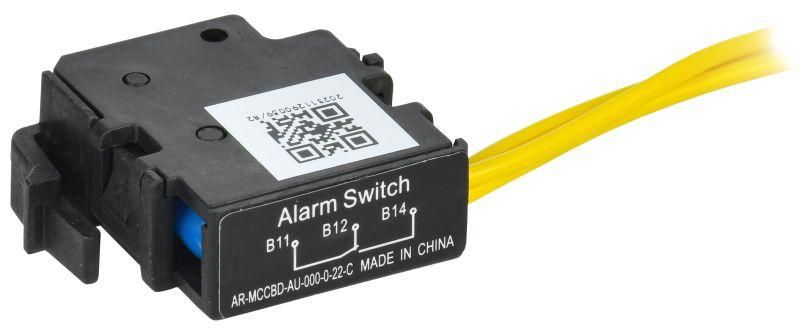

Аварийный контакт правый ARMAT для MCCB типоразмер A, D - AR-MCCBD-AU-000-0-22-C IEK

Контакт аварийный правый для автоматического выключателя MCCB типоразмер A; D (ARMAT, IEK) - дополнительный элемент, который передает сигнал о срабатывании автомата в цепь управления или сигнализации. Применяется в системах контроля и защиты на промышленном оборудовании совместно с автоматическими выключателями серии ARMAT от IEK.

Назначение и область применения

Контакт аварийный правый для автоматического выключателя MCCB типоразмер A; D (ARMAT, IEK) используется для дистанционной фиксации факта срабатывания автомата. Он реагирует на следующие события:

• сработала защита от сверхтока;
• произошла перегрузка;
• зашёл короткий замыкание;
• сработал независимый расцепитель;
• сработал расцепитель минимального напряжения;
• была нажата кнопка «ТЕСТ».

Сигнал с этого контакта можно подать на пульт управления, PLC, световой индикатор или систему учёта отказов. Подходит для установки на промышленные объекты: станки, конвейеры, щитовые помещения, системы энергообеспечения.

Технические характеристики

• Номинальный рабочий ток: 0,3 А - позволяет коммутировать слаботочные цепи управления, но не силовые нагрузки.
• Тип изделия: дополнительный контакт - не является основным коммутационным элементом, работает в паре с автоматическим выключателем.
• Количество контактов: один нормально разомкнутый (НО) и один переключающий (перекидной) - обеспечивает гибкую интеграцию в схемы сигнализации.
• Подключение: в сборе с кабелем - готов к подключению, не требует самостоятельной проводки.
• Способ монтажа: монтаж сверху и интегрированный - устанавливается непосредственно на корпус автомата без дополнительных креплений.
• Исполнение: наружный/встроенный - контакт расположен с внешней стороны корпуса, доступен для осмотра и обслуживания.

Совместимость и монтаж

Контакт аварийный правый для автоматического выключателя MCCB типоразмер A; D (ARMAT, IEK) совместим только с автоматическими выключателями серии ARMAT типоразмеров A и D. Установка выполняется сверху корпуса автомата - контакт защёлкивается в специальный паз. Кабель уже предустановлен, поэтому не требуется дополнительная изоляция или обжим. После монтажа проверьте надёжность фиксации и целостность кабеля.

Преимущества

• Готовое решение: кабель уже подключен, снижает время монтажа и риск ошибок при соединении.
• Высокая надёжность: механическая связь с механизмом расцепления гарантирует точную реакцию на любые виды срабатывания автомата.
• Удобство диагностики: сигнал с контакта позволяет оперативно определить причину отключения без вскрытия шкафа.
• Совместимость с сериями ARMAT: разработан специально для оборудования IEK, исключает проблемы с посадкой и работой.

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 0,3 А, использовать для управления, а не питания.
• Работает только с автоматами типа A и D серии ARMAT - несовместим с другими моделями, даже от IEK.
• Не рассчитан на частые ручные срабатывания - предназначен для фиксации аварийных событий, а не для регулярного включения/выключения.
• Не имеет собственной защиты от перенапряжения - рекомендуется применять в сочетании с защитными устройствами в цепи управления.

Примеры использования

• На конвейере: при срабатывании автомата контакт отправляет сигнал на пульт, где загорается красная лампа «Отказ по току».
• В распределительном щите: сигнал с контакта поступает в PLC, формируя журнал аварийных отключений.
• На насосной станции: после срабатывания защиты по перегрузке система автоматически запускает резервный насос через реле, управляемое этим контактом.

Практические советы

• Перед установкой убедитесь, что автомат полностью отключён и обесточен - работа под напряжением недопустима.
• Проверьте соответствие типоразмера: контакт подходит только для MCCB ARMAT A и D, не используйте его с B, C или E.
• При прокладке кабеля избегайте перегибов и трения о острые кромки - повреждение изоляции приведёт к ложному сигналу или обрыву связи.
• Для долговечной работы не допускайте попадания воды или пыли на контакт - хотя он встроен, IP-защита не указана, среда должна быть контролируемой.
• При замене автомата всегда проверяйте, сохраняется ли совместимость - новый аппарат должен быть того же типоразмера и серии.
